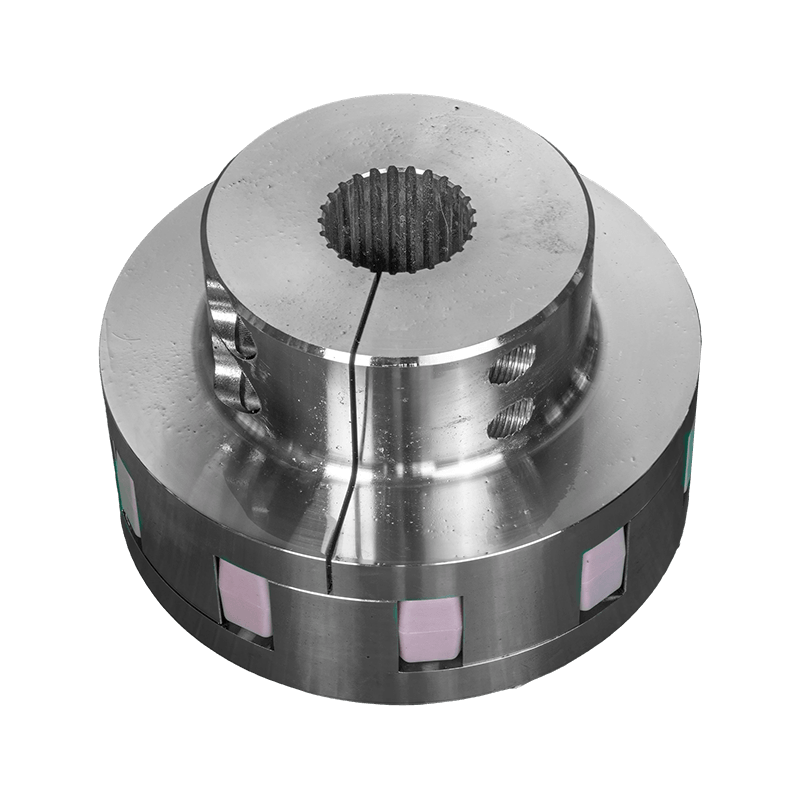

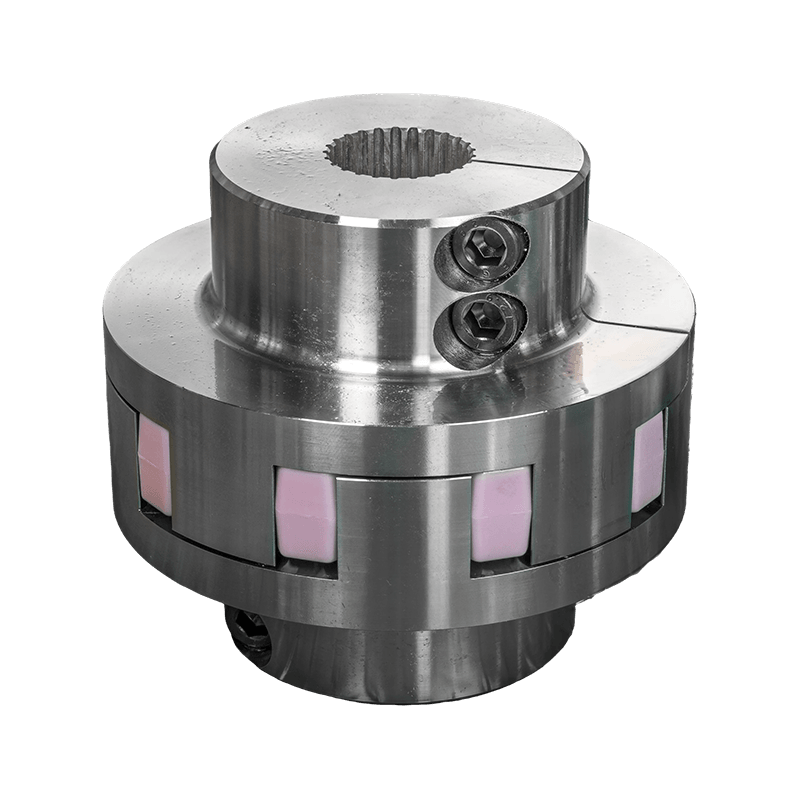

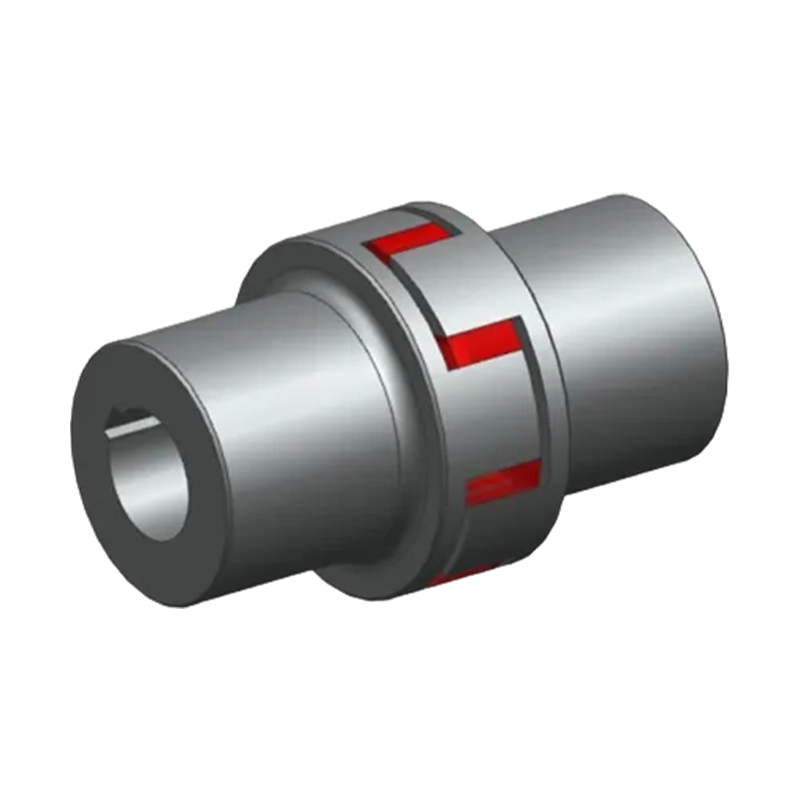

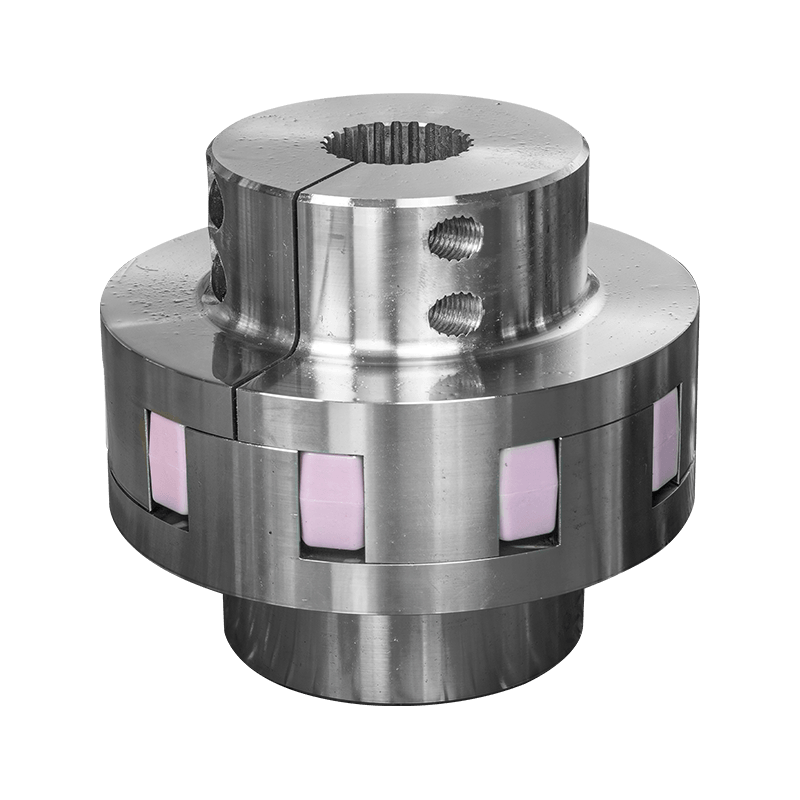

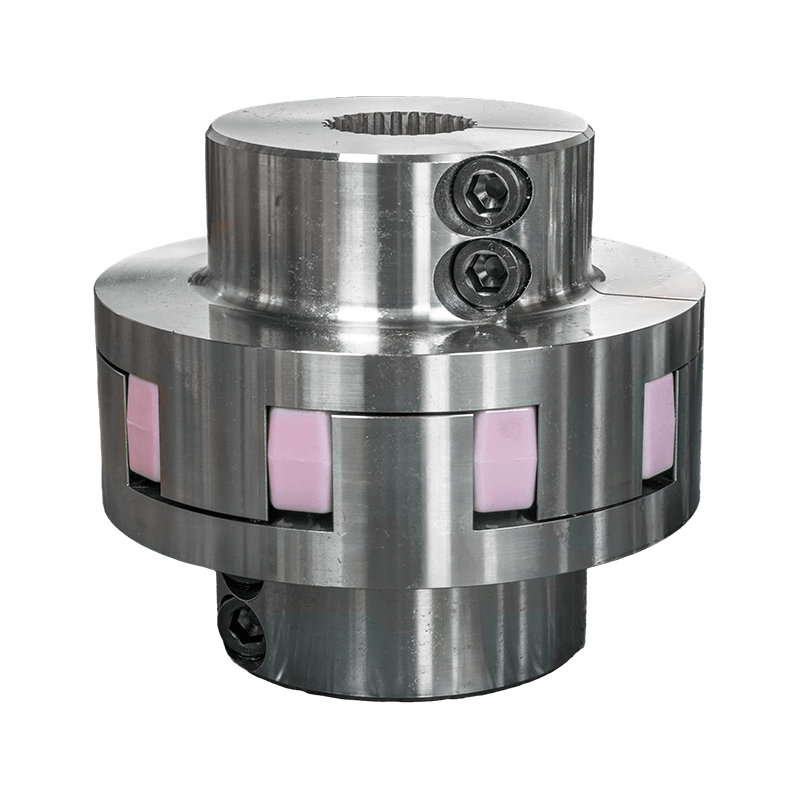

کوپلینگ الاستیک ستاره ای نوع XC (Q/YX36019X-2018)
کوپلینگ الاستیک ستاره شکل نوع XC (مطابق با استاندارد Q/YX36019X-2018) همچنین معمولاً به عنوان کوپلینگ الاستیک آلو شکل، کوپلینگ پنجه ای یا کوپلینگ عنکبوتی در کاربردهای صنعتی نامیده می شود. این یک جزء انتقال کارآمد است که به دلیل ساختار فشرده و ممان اینرسی کم شناخته شده است. به عنوان محصولی که توسط تولیدکنندگان حرفه ای کوپلینگ الاستیک شکل آلو بر اساس استانداردهای فناوری دقیق ایجاد شده است، از پلاستیک های مهندسی با کارایی بالا به عنوان اجزای الاستیک، با بالشتک عالی، جذب ضربه و مقاومت در برابر سایش استفاده می کند و می تواند به عملیات طولانی مدت بدون تعمیر و نگهداری دست یابد. مزیت تکنولوژیکی اصلی آن در این واقعیت نهفته است که بدنه الاستیک توسط طراحی بلوک پنجه محدود شده است و به طور موثر از تغییر شکل داخلی ناشی از بارهای ضربه و تغییر شکل خارجی ناشی از نیروی گریز از مرکز جلوگیری می کند. در عین حال، درمان سطح مقعر بزرگ پنجه محدب به طور قابل توجهی فشار سطحی را که بر روی سطح دندان در پیچ وارد می شود کاهش می دهد. حتی در شرایط اضافه بار، پوشیدن یا تغییر شکل دادن قسمت دندان بسیار دشوار است، که کاملاً منعکس کننده تخصص عمیق کارخانه کوپلینگ الاستیک شکل آلو در طراحی مکانیک سازه است.
از نظر نصب و عملکرد، کوپلینگ از نصب درج محوری راحت پشتیبانی می‌کند و می‌تواند شرایط کاری پایدار را در محیط‌های سخت از -35 درجه سانتی‌گراد تا 80 درجه سانتی‌گراد حفظ کند. سری XC از طریق تامین‌کنندگان کوپلینگ الاستیک شکل آلو با کیفیت بالا، طیف بسیار وسیعی از قابلیت‌های پوشش مشخصات را نشان می‌دهد. متر، حداکثر سرعت مجاز می تواند به 19000 دور در دقیقه برسد و می تواند با سیستم های شفت مکانیکی مختلف از 6 میلی متر تا 220 میلی متر قطر شفت سازگار شود. این محصول با راندمان انتقال نیرو قوی و قابلیت اطمینان عملیاتی بسیار بالا، به طور گسترده در صنایع اصلی صنعتی مانند تجهیزات متالورژی، ماشین آلات معدن، مهندسی حفاظت از آب، بالابر و حمل و نقل، ماشین آلات کاغذسازی و تأسیسات بندری مورد استفاده قرار گرفته است.
- پارامترهای محصول
- ارسال پیام
پارامترهای فنی

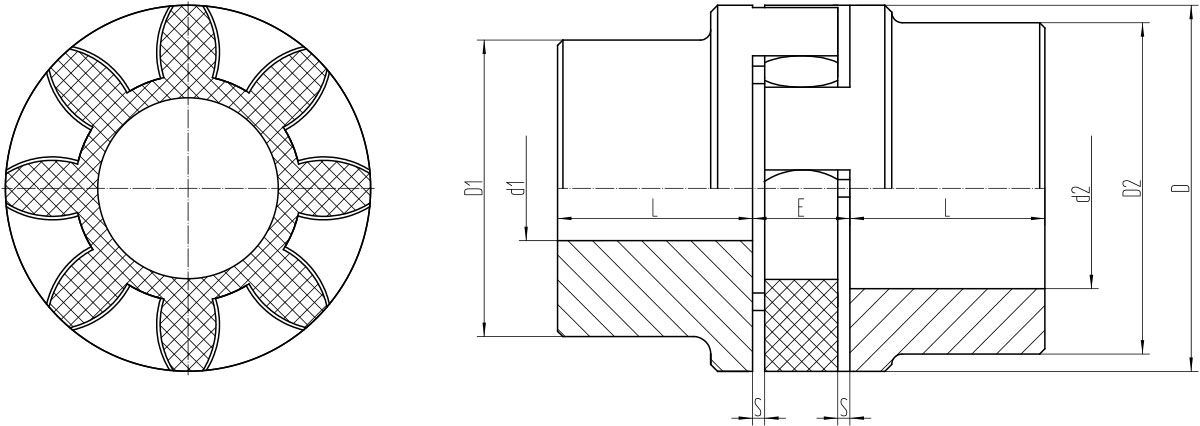

پارامترهای اساسی و ابعاد اصلی کوپلینگ الاستیک ستاره XC
| تایپ کنید | گشتاور اسمی Tn/N•m | سرعت مجاز [n]/r.min-1 | قطر سوراخ شفت d1,d2 | طول سوراخ شفت L | D | D1 | D2 | E | S | ممان اینرسی I/ کیلوگرم·m² | توده /kg |
| XC1 | 20 | 19000 | 6-19 | 25 | 40 | 32 | -- | 16 | 2 | 0.0001 | 0.33 |
| 19-24 | -- | 40 | |||||||||
| XC2 | 60 | 13800 | 8-24 | 30 | 55 | 40 | -- | 18 | 2 | 0.0003 | 0.66 |
| 24-28 | -- | 55 | |||||||||
| XC3 | 160 | 11500 | 10-28 | 35 | 65 | 48 | -- | 20 | 2.5 | 0.0006 | 1.16 |
| 28-38 | -- | 65 | |||||||||
| XC4 | 325 | 9500 | 12-38 | 45 | 80 | 66 | -- | 24 | 3 | 0.0029 | 2.27 |
| 38-48 | -- | 80 | |||||||||
| XC5 | 450 | 8000 | 14-42 | 50 | 95 | 75 | -- | 26 | 3 | 0.0076 | 3.57 |
| 42-55 | -- | 95 | |||||||||
| XC6 | 525 | 7250 | 15-48 | 56 | 105 | 85 | -- | 28 | 3.5 | 0.01 | 4.8 |
| 48-60 | -- | 105 | |||||||||
| XC7 | 685 | 6300 | 20-55 | 65 | 120 | 98 | -- | 30 | 4 | 0.025 | 7.37 |
| 55-70 | -- | 118 | |||||||||
| XC8 | 940 | 5600 | 22-65 | 75 | 135 | 115 | -- | 35 | 4.5 | 0.044 | 10.89 |
| 65-75 | -- | 135 | |||||||||
| XC9 | 1920 | 4750 | 30-75 | 85 | 158 | 135 | -- | 40 | 5 | 0.071 | 17.73 |
| 75-95 | -- | 160 | |||||||||
| XC10 | 3600 | 3750 | 40-90 | 100 | 198 | 160 | -- | 45 | 5.5 | 0.19 | 29.6 |
| 90-100 | -- | 200 | |||||||||
| XC11 | 4950 | 3350 | 50-100 | 110 | 225 | 180 | -- | 50 | 6 | 0.315 | 41 |
| 100-110 | -- | 225 | |||||||||
| XC12 | 7200 | 3000 | 60-110 | 120 | 255 | 200 | -- | 55 | 6.5 | 0.61 | 58.6 |
| 110-125 | -- | 255 | |||||||||
| XC13 | 10000 | 2650 | 60-125 | 140 | 288 | 230 | -- | 60 | 7 | 1.03 | 88.4 |
| 125-145 | -- | 290 | |||||||||
| XC14 | 12800 | 2360 | 60-140 | 155 | 318 | 255 | -- | 65 | 7.5 | 1.71 | 120.6 |
| 140-165 | -- | 320 | |||||||||
| XC15 | 19200 | 2050 | 80-160 | 175 | 368 | 290 | -- | 75 | 9 | 3.61 | 179.1 |
| 160-190 | -- | 370 | |||||||||
| XC16 | 28000 | 1800 | 85-180 | 195 | 420 | 325 | -- | 85 | 10.5 | 6.20 | 261 |
| 180-220 | -- | 420 |
توجه: لطفاً برای سایر ساختارهای LX با شرکت ما مشورت کنید
