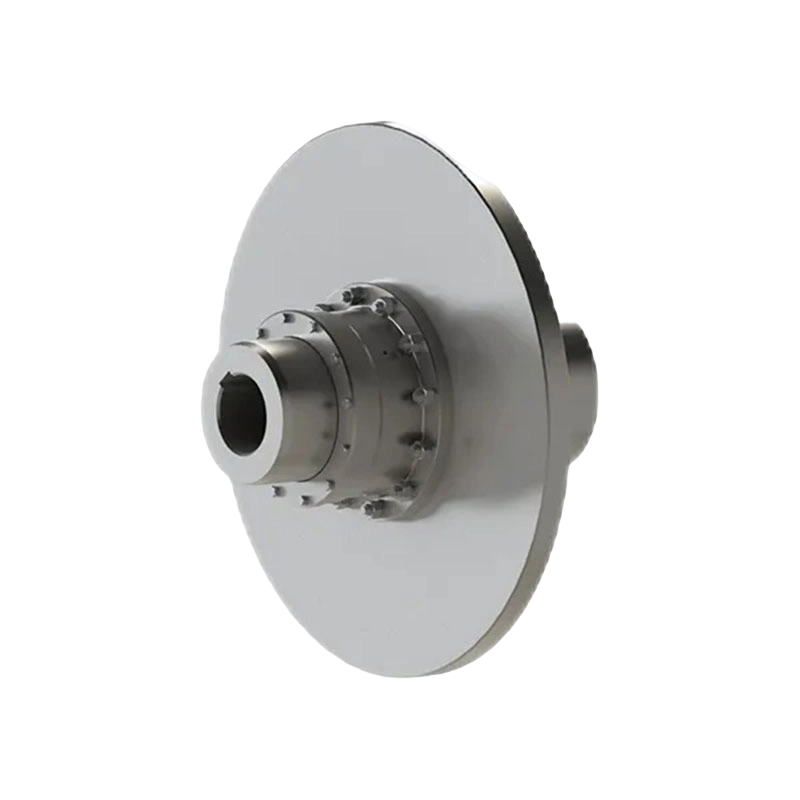

نمای کلی محصول: کوپلینگ دنده درام نوع GAPK با دیسک ترمز (استاندارد: Q/YG 12009X-2018) یک دستگاه انتقال است که به طور خاص برای استفاده با ترمزهای دیسکی طراحی شده است. این محصول از چرخش دو طرفه پشتیبانی می کند و نیازهای انتقال نیرو و ترمز را در شرایط کاری پیچیده برآورده می کند.

ویژگی های سازه ای:

1. ساختار چرخ دنده دو درام: دارای قابلیت جبران جابجایی عالی است که به طور موثری برای جبران ناهماهنگی بزرگ محوری.

2. چیدمان بهینه دیسک ترمز: دیسک ترمز بر روی انتهای محرک کوپلینگ نصب می شود، با نیمه کوپلینگ که وزن، بار ترمز کار، و لرزش دیسک ترمز را به طور کامل تحمل می کند. این طراحی به طور قابل توجهی عملکرد مش بندی دنده های درام را در هنگام ترمز بهبود می بخشد و پایداری سیستم انتقال را افزایش می دهد.

3. طراحی نصب درج: دیسک ترمز ساختاری درج نصب می کند که به کاربران اجازه می دهد تا به سرعت دیسک ترمز را بدون جدا کردن تجهیزات انتقال تعویض کنند و زمان تعمیر و نگهداری را تا حد زیادی کاهش دهند.

4. ساختار فشرده و اتلاف گرما: طراحی کلی ساختار از نظر علمی فشرده است، شرایط خنک کننده و اتلاف گرما عالی را برای دیسک ترمز فراهم می کند و عملکرد قابل اعتماد را تحت عملکرد طولانی مدت با شدت بالا تضمین می کند.

مزایای اصلی:

1. ایمنی بالا: حداکثر گشتاور ترمز کوپلینگ به استحکام ساختاری خود محدود نمی شود و عملکرد ایمن و قابل اطمینان را تضمین می کند.

2. ظرفیت بار قوی: به ویژه برای کاربردهای سنگین با تغییرات مکرر در بار، سرعت و جهت مناسب است.

3. پیکربندی های همه کاره: ترکیب های سوراخ شفت مختلفی را ارائه می دهد (به عنوان مثال، Y-Y، J1-J1، Z-Z، Z1-Z1، و غیره) برای انطباق با نیازهای واسط صنعتی مختلف.

مشخصات فنی:

1. گشتاور اسمی (T _n ): 630 نیوتن متر تا 112000 نیوتن متر

2. سرعت مجاز (n): 1200 دور در دقیقه تا 4000 دور در دقیقه (بسته به مدل خاص).

3. حداکثر گشتاور ترمز (T _m ): نباید از دو برابر گشتاور اسمی تجاوز کند (یعنی T _m ≤ 2T _n ).

4. اندازه ها: اندازه های مختلف از GAPK1 تا GAPK14 را پوشش می دهد، قابل انطباق با طیف گسترده ای از قطر سوراخ شفت.

حوزه های کاربردی: این سری محصول به طور گسترده در صنایع ماشین آلات سنگین با الزامات بسیار بالا برای دقت انتقال و قابلیت اطمینان ترمز استفاده می شود، از جمله: تجهیزات متالورژی و معدن. ماشین آلات بالابر و بندر; تجهیزات حفاظت از آب و کاغذسازی.

تماس با ما

PDF دانلود

PREV: جفت دنده درام GC (Q/YG 13010X-2018)
بعدی: کوپلینگ دنده درام GAP با دیسک ترمز (Q/YG 12008X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

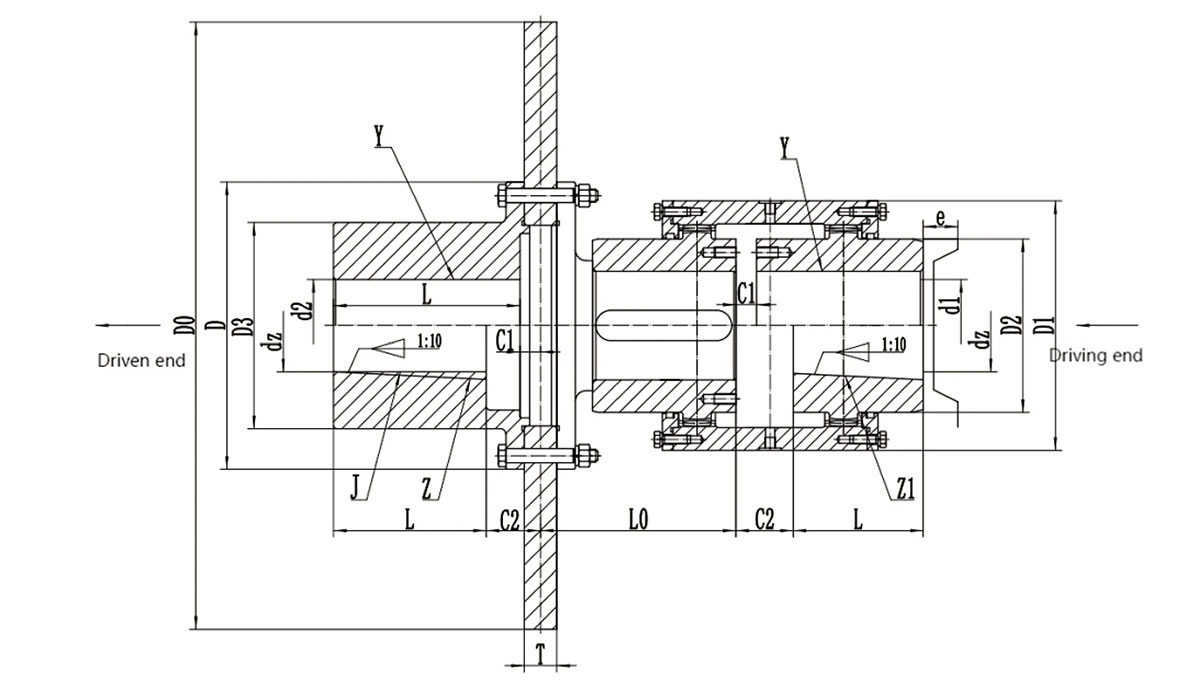

شکل ساختار کوپلینگ دنده درام نوع GAPK

سوراخ شفت نوع Y-Y سوراخ شفت نوع J1-J1 سوراخ شفت نوع Z-Z سوراخ شفت نوع Z1-Z1

پارامترهای اساسی و ابعاد اصلی کوپلینگ دنده درام نوع GAPK با دیسک ترمز

تایپ کنید	گشتاور اسمی Tn/KN.m	سرعت مجاز [n]/r.min-1	قطر سوراخ شفت d ₁ ، د ₂ ، د _z		سوراخ شفت طول L		D₀	D	D1	D2	D3	L₀	T	C1	C2	e	مقدار گریس / میلی لیتر	توده / کیلوگرم	لحظه اینرسی / کیلوگرم·m²
			از	تا	Y	J1، Z1
GAPK1	630	4000	20	24	52	38	315	125	100	55	80	90	20	25	39	30	55	18.3	0.16
			25	28	62	44								17.5	34
			30	38	82	60									37
GAPK2	1120	4000	25	28	62	44	315	144	120	65	95	105	20	25.5	44	30	100	22.5	0.18
			30	38	82	60								17.5	45
			40	48	112	84									43
GAPK3	2240	3550	30	38	82	60	355	174	140	85	115	130	20	18	40	30	140	36.5	0.31
			40	56	112	84									43
			60	-	142	107									50
GAPK4	3550	2500	32	38	82	60	400	196	162	105	130		30	29	47	30	170	59.9	0.75
			40	56	112	84	450							18	43			68.9	1.21
			60	70	142	107	500								50			79.5	1.77
GAPK5	5000	2500	40	56	112	60	400 450 500	224	190	120	150	150	30	18	43	30	270	67.5	0.84
			60	75	142	84									50			76.5	1.3
			80	85	172	107									58			87.1	1.86
GAPK6	7100	2000	48	56	112	84	450 500 560 630	241	205	135	170	155	30	19	21	30	380	99.1 109.7 121.1 137.3	1.41 1.97 2.87 4.43
			60	75	142	107									50
			80	90	172	132									55

GAPK7	10000	1700	60	75	142	84	450 500 560 630	265	230	150	190	180	30	19	50	30	570	128.3 138.9 150.3 166.5	2.22 3.12 4.68 7.2
			80	95	172	107									58
			100	105	212	132									63

GAPK8	14000	1700	65	75	142	107	500 560 630 710	285	255	165	210	180	30	20	50	30	660	155.4 166.4 183 201.1	2.45 3.35 4.91 7.43
			80	95	172	132									58
			100	115	212	167									63

GAPK9	18000	1600	70	75	142	107	560 630 710 800	314	272	190	225	200	30	20	25	30	700	191.5 207.7 223.1 265.7	3.78 5.34 7.86 12.96
			80	95	172	132									58
			100	120	212	167									64

GAPK10	31500	1600	80	95	172	132	630 710 800	346	300	210	250	230	30	20	58	30	900	268.8	6.29
			100	125	212	167									64			284.2	8.81
			130	140	252	202									69			326.8	13.91
GAPK11	40000	1400	100	125	212	167	710 800 900	385	342	250	285	260	30	21	64	40	1200	361.2	10.52
			130	150	252	202									69			403.8	15.62
			160	170	302	242									79			441.4	22.48
GAPK12	56000	1400	-	120	212	167	710 800 900	442	384	280	325	280	30	21	72	40	2000	462.5	13.54
			130	150	252	202									70			505.5	18.64
			160	180	302	242									83			543.1	25.5
GAPK13	80000	1400	140	150	252	202	800 900	482	430	310	360	320	30	22	72	40	3000	658.2 695.8	23.65 30.51
			160	180	302	242									85
			190	210	352	282									95
GAPK14	112000	1200	160	180	302	242	900 100 0	520	465	350	410	360	30	23	85	40	4500	930.1 950.1	39.3 46.8
			190	220	352	282									95

توجه:

1. جرم و ممان اینرسی کوپلینگ مقادیر تقریبی هستند که مطابق J محاسبه می شوند. ₁ ازدیاد طول شفت هر نوع

2. حداکثر گشتاور ترمز کوپلینگ Tm نباید از 2 برابر گشتاور اسمی Tn، یعنی Tm≤2Tn تجاوز کند.

3. e اندازه مورد نیاز برای تعویض مهر و موم است.

4. ترکیب سوراخ شفت کوپلینگ Z است ₁ /جی ₁ ,Y/Y,J ₁ /جی ₁ ,Y/J ₁ .
