کوپلینگ دنده درام GA (Q/YG12006X-2018)

ساختار محصول و اصل عملیات:

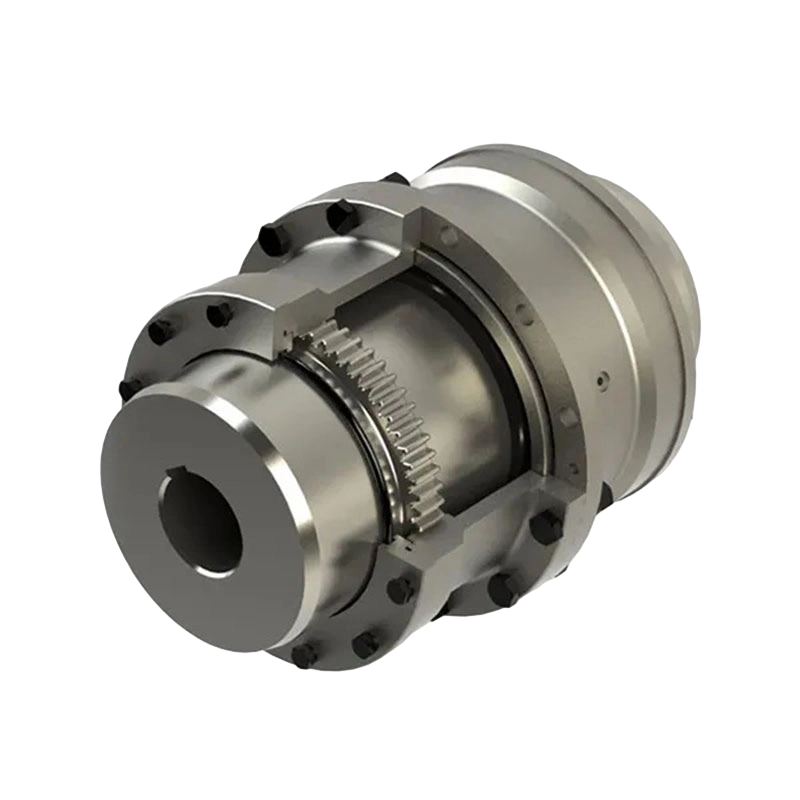

این کوپلینگ عمدتاً از دو هاب دنده با دندانه های خارجی و یک قطعه آستین انعطاف پذیر طبلی شکل با دندانه های داخلی تشکیل شده است. توپی ها معمولاً بر روی محورهای تجهیزات محرک و محرک نصب می شوند، در حالی که جزء درام به خوبی بین آنها قرار می گیرد. گشتاور به طور موثر از طریق مش بندی دقیق دندانه های دنده داخلی و خارجی منتقل می شود. طراحی منحصربفرد دندان به شکل طبل، کلید دستیابی به یک اتصال انعطاف پذیر است که اجازه می دهد درجه معینی از ناهماهنگی بین شفت های متصل را ایجاد کند.

مزایای اصلی عملکرد:

1. ظرفیت گشتاور بالا:
کوپلینگ سری GA که با دقت مهندسی شده است، قادر است بارهای گشتاور بسیار بالا را تحمل کند و آن را برای کاربردهای صنعتی سنگین مناسب می کند.

2. جبران ناهماهنگی جامع:
جزء درام منعطف کوپلینگ ناهماهنگی زاویه ای، شعاعی و محوری بین شفت ها را در خود جای می دهد. این انعطاف پذیری به طور موثر استرس مکانیکی روی تجهیزات را کاهش می دهد و به طور قابل توجهی طول عمر یاتاقان ها و سایر اجزای حیاتی را افزایش می دهد.

3. ساخت و ساز قوی و بادوام:
این محصول که با استفاده از مواد با کیفیت بالا - مانند فولاد یا چدن شکل‌پذیر تولید می‌شود - مقاومت فوق‌العاده‌ای در برابر بارهای ضربه‌ای سنگین از خود نشان می‌دهد و عملکرد پایدار را در محیط‌های صنعتی خشن که با دمای بالا یا شرایط خورنده مشخص می‌شود، حفظ می‌کند.

4. عملکرد کارآمد و بدون عکس العمل:
مش بندی دقیق دندانه های چرخ دنده، اتصالی بدون واکنش را تضمین می کند و انتقال یکنواخت و کارآمد نیرو را بدون نیاز به اجزای تنظیم اضافی تضمین می کند.

5. سهولت نصب و نگهداری:
به لطف طراحی ساده و حداقل قطعات متحرک، نصب و نگهداری کوپلینگ بسیار آسان است و به حداقل رساندن خرابی تجهیزات و کاهش هزینه های عملیاتی کمک می کند.

مشخصات فنی کلیدی:
کوپلینگ سری GA در طیف گسترده‌ای از مدل‌ها - از GA1 تا GA30 - برای تطبیق با قطرهای مختلف شفت و نیازهای گشتاور موجود است:

1. محدوده گشتاور:
ظرفیت گشتاور اسمی طیف وسیعی را در بر می گیرد که از 800 نیوتن متر (GA1) تا 3500000 نیوتن متر (GA30) متغیر است.

2. افزایش ظرفیت گشتاور:
هنگامی که سطوح دندانه چرخ دنده تحت درمان نیتریدینگ یا سخت شدن سطح قرار می گیرند، درجه گشتاور اسمی را می توان با ضریب 1.3 نسبت به مشخصات استاندارد افزایش داد و در نتیجه ظرفیت تحمل بار را بیشتر افزایش داد.

3. عملکرد سرعت:
مدل های کوچکتر (مانند GA1) دارای سرعت چرخشی مجاز تا 7100 دور در دقیقه هستند که پایداری استثنایی را در سرعت های بالا نشان می دهد.

4. سازگاری ابعادی:

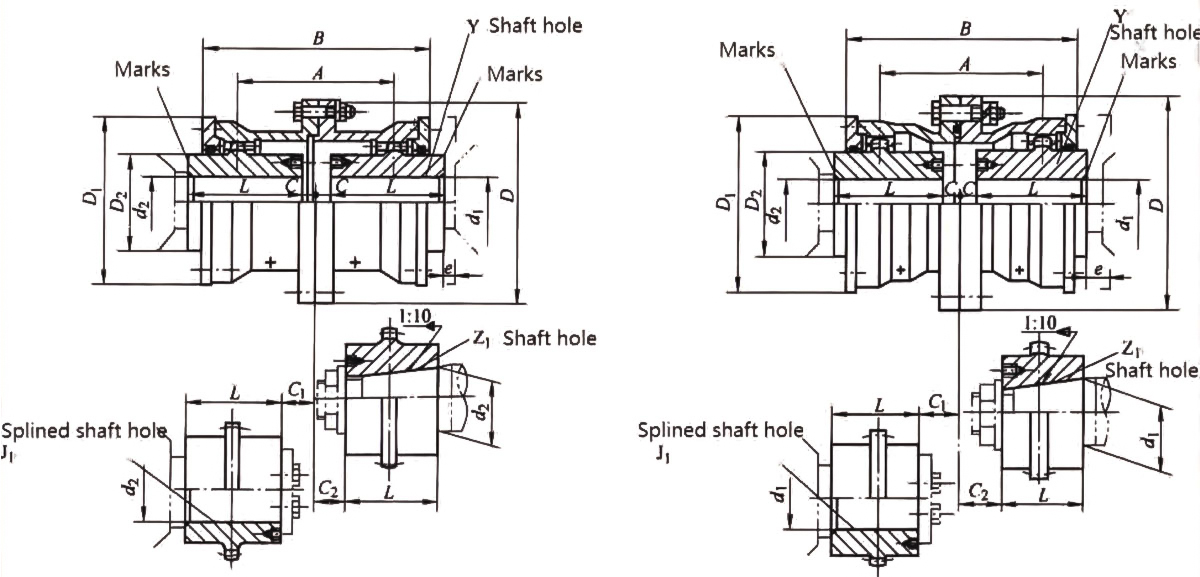

حداکثر قطر سوراخ (dz) به 220 میلی متر می رسد که امکان سازگاری با ابعاد شفت طیف گسترده ای از ماشین آلات صنعتی را فراهم می کند.

زمینه های کاربردی گسترده:
به لطف قابلیت اطمینان و جبران استثنایی آن، این جفت به طور گسترده در صنایع زیر مورد استفاده قرار می گیرد:

معدن و معدن:
در ماشین آلات سنگین - مانند سیستم های نوار نقاله و سنگ شکن ها - استفاده می شود که شامل بارهای گشتاور بالا و ناهماهنگی شفت می شود.

صنعت فولاد:
مناسب برای تجهیزاتی که نیاز به انتقال گشتاور پایدار دارند، مانند کارخانه های نورد فولادی و کوره های دوار.

خمیر و کاغذ:
انتقال توان قابل اعتماد را تحت شرایط عملیاتی سختی که در ماشین‌آلاتی مانند ماشین‌های کاغذ و خمیر کاغذ وجود دارد، ارائه می‌کند.

مهندسی دریایی و فراساحل:
اغلب در سیستم‌های محرکه کشتی، رانشگرها و ماشین‌آلات عرشه مستقر می‌شود، جایی که عملکرد فوق‌العاده‌ای را حتی در محیط‌های سخت دریایی حفظ می‌کند.
