کوپلینگ دنده درام GBLZ با چرخ ترمز (Q/YG 11005X-2018)

Name: کوپلینگ دنده درام GBLZ با چرخ ترمز (Q/YG 11005X-2018)
Rating: 5 (99 reviews)

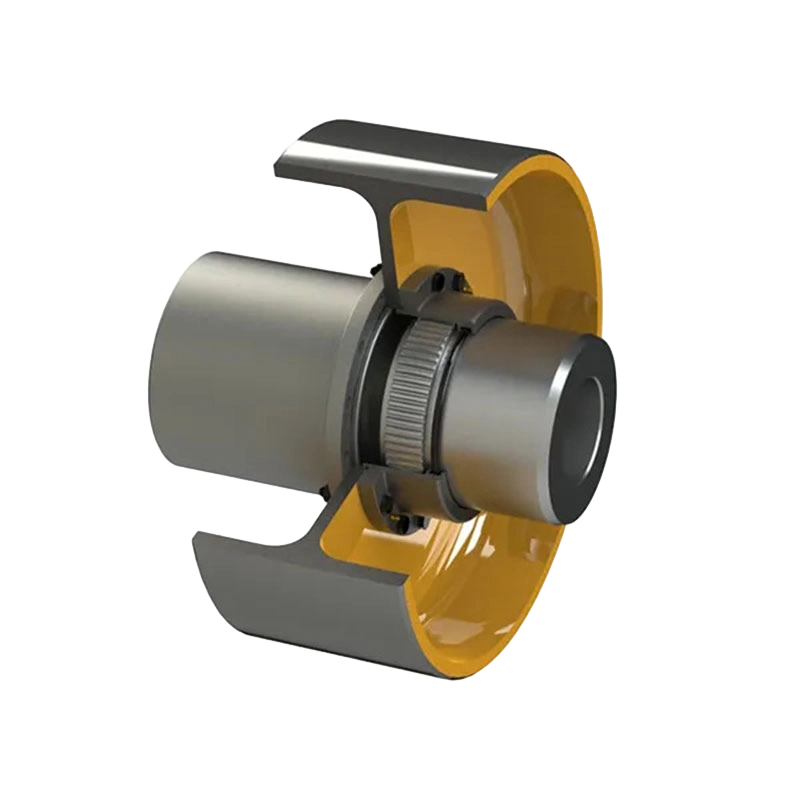

نمای کلی محصول:
کوپلینگ درام-دنده سری GBLZ با چرخ ترمز نشان دهنده خط مقدم نوآوری مهندسی مکانیک است که طراحی های سنتی کوپلینگ درام-دنده را با فناوری پیشرفته ترمز ترکیب می کند. این محصول که برای انتقال گشتاور کارآمد و قابلیت‌های ترمز دقیق در کاربردهای صنعتی طراحی شده است، انتخاب ایده‌آلی برای محیط‌هایی است که الزامات ایمنی، کارایی و قابلیت اطمینان فوق‌العاده بالاست.

ویژگی ها و مزایای کلیدی:

1. گشتاور استثنایی انتقال و جبران ناهماهنگی: این کوپلینگ دارای طراحی محکم درام-دنده ای با دندانه های دنده داخلی است که از انتقال یکپارچه گشتاور بین شفت ها اطمینان می دهد. این سازه نه تنها بارهای گشتاور بالا را پشتیبانی می کند، بلکه ناهماهنگی های زاویه ای، شعاعی و محوری را نیز جبران می کند، در نتیجه تنش مکانیکی را کاهش می دهد و عمر مفید تجهیزات را افزایش می دهد.

2. عملکرد ترمز دقیق یکپارچه: ویژگی منحصر به فرد این محصول، ادغام مستقیم چرخ ترمز در مکانیزم کوپلینگ است. این طراحی نوآورانه کاهش سرعت یا توقف کنترل شده را امکان پذیر می کند - چه برای کاهش تدریجی سرعت در طول عملیات معمول یا توقف فوری در شرایط اضطراری - کنترل دقیق سرعت را فراهم می کند و ایمنی را به طور قابل توجهی افزایش می دهد.

3. مواد با کیفیت بالا و دوام: این محصول که با استفاده از فولاد درجه بالا یا فولاد آلیاژی ساخته شده است، دوام استثنایی، مقاومت در برابر خوردگی و قابلیت اطمینان را حتی در شرایط بار سنگین نشان می دهد.

4. نصب و نگهداری راحت: به لطف طراحی ماژولار و کاربر پسند، کوپلینگ به طور یکپارچه با سیستم های موجود ادغام می شود. فرآیند تعمیر و نگهداری آن ساده است و به حداقل زمان از کار افتادگی برای بازرسی، تعمیر یا تعویض نیاز دارد و در نتیجه بهره وری کلی را بهینه می کند.

پارامترهای فنی کلیدی:
با توجه به اسناد فنی و برگه های داده، این سری شامل مدل های مختلفی از GBLZ1 تا GBLZ14 است. پارامترهای کلیدی عبارتند از:

گشتاور اسمی (Tn): محدوده از 0.63 kN·m (GBLZ1) تا 125 kN·m (GBLZ14).
سرعت مجاز ([n]): حداکثر 4000 دور در دقیقه (GBLZ1)، با مدل‌های بزرگ‌تر - مانند GBLZ14 - با سرعت 950 دور در دقیقه.
قطر سوراخ (d1، d2، dZ): طیف وسیعی از اندازه‌ها را پشتیبانی می‌کند، با حداکثر قطر سوراخ تا 220 میلی‌متر.
قطر چرخ ترمز (D₀): اندازه های استاندارد شامل 160 میلی متر، 200 میلی متر، 250 میلی متر، 315 میلی متر، 400 میلی متر، 500 میلی متر، 630 میلی متر، 710 میلی متر و 800 میلی متر است.
جرم چرخ ترمز و لحظه اینرسی: به عنوان مثال، یک چرخ ترمز 160 میلی متری دارای جرم 2.83 کیلوگرم است، در حالی که یک چرخ ترمز 800 میلی متری به جرم 203 کیلوگرم می رسد.

انواع سازه:
این محصول در دو نوع ساختاری اولیه (نوع I و نوع II) برای برآوردن نیازهای مختلف نصب موجود است. در طراحی، بعد B2 به طور خاص به عنوان فضای خالی مورد نیاز برای جایگزینی مهر و موم تعیین شده است.

صنایع کاربردی:
کوپلینگ نوع GBLZ، تولید شده توسط MCC Heavy Industry Technology (Zhenjiang) Co., Ltd.، به طور گسترده در صنایع زیر استفاده می شود:
- تجهیزات متالورژی و ماشین آلات معدن
- تجهیزات بالابری و بندری
- تجهیزات تصفیه آب و ماشین آلات کاغذسازی

تماس با ما

PDF دانلود

PREV: کوپلینگ دنده درام GA (Q/YG12006X-2018)
بعدی: کوپلینگ دنده درام GBL با چرخ ترمز (Q/YG 11004X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

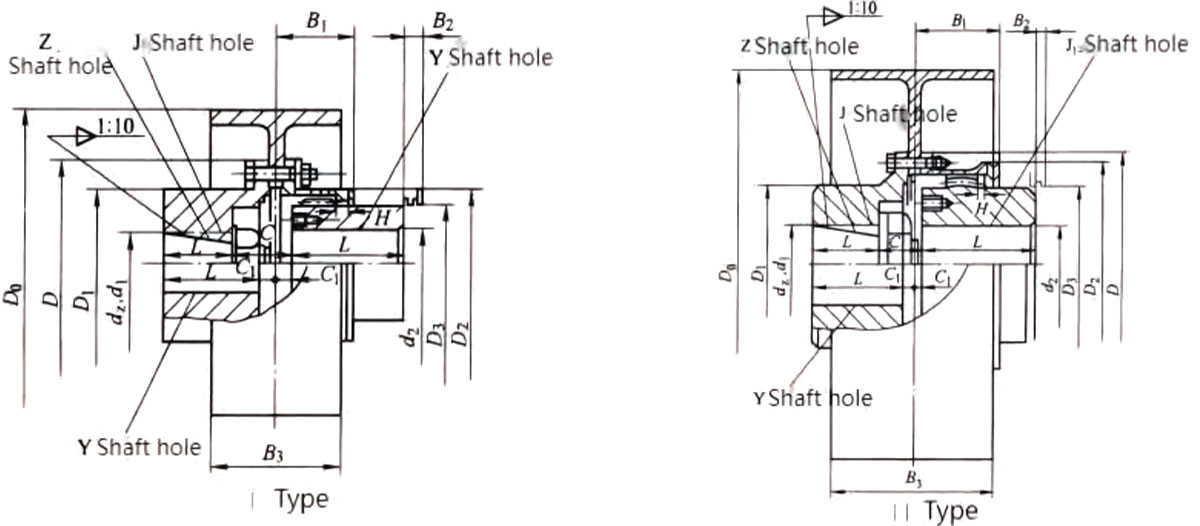

پارامترهای اساسی و ابعاد اصلی کوپلینگ دنده درام نوع GBLZ با چرخ ترمز

تایپ کنید	گشتاور اسمی Tn/KN.m	سرعت مجاز [n]/r.min-1	قطر سوراخ شفت	طول سوراخ شفت L		D₀	D	D1	D2	D3	C	C1	H	B1	B2	B3	ممان اینرسی /kg·m²	مقدار گریس / میلی لیتر	جرم / کیلوگرم
			d ₁ ، د ₂ ، د _Z	Y	J1، Z1
			میلی متر
GBLZ1	0.63	4000	20،22،24	52	38	160	103	71	71	50	22	8	2	42	38	68	0.071	31	7.3
			25،28	62	44						26						0.072		7.4
			30،32،35	82	60						30						0.076		8.4
GBLZ2	1	4000	25،28	62	44	160	115	83	83	60	26	8	2	48	42	68	0.081	42	9.2
			30،32،35,38	82	60						30						0.084		10.3
			40،42،45	112	84						36						0.088		10.5
GBLZ3	1.6	3800	28	62	44	200	127	95	95	75	26	8	2	49	42	85	0.181	65	15.1
			30،32،35,38	82	60						30						0.184		16.3
			40،42،45,48,50,55,56	112	84						36						0.193		18.8
GBLZ4	2.8	3800	38	82	60	200	149	116	116	90	30	8	2	53	42		0.225	82	19.8
			40،42،45,48,50,55,56	112	84						36						0.242		23.3
			60،63،65	142	107						43						0.296		26.8
GBLZ5	4.5	3000	40،42،45,48,50,55,56	112	84	250	167	134	134	105	38	10	2.5	59	42	105	0.596	120	33.3
			60،63،65,70,71,75	142	107						45						0.627		39
GBLZ6	6.3	3000	45,48,50,55,56	112	84	250	187	153	153	125	38	10	2.5	60	42	105	0.72	143	40
			60،63،65,70,71,75	142	107						45						0.776		46.4
			80,85,90	172	132						50						0.837		53.2
GBLZ7	8	2400	50,55,56	112	84	315 (300)	204	170	170	140	38	10	2.5	64	42	132	1.178	179	51.8
			60،63،65,70,71,75	142	107						45						1.254		59.8
			80,85,90,95	172	132						50						1.348		68.2
			100	212	167						55						1.479		79.6
GBLZ8	11.2	1900	55,56	112	84	400	230	186	186	155	40	12	3	77	47	168	3.734	274	84
			60،63،65,70,71,75	142	107						47						3.86		93.1
			80,85,90,95	172	132						52						3.996		104
			100,110	212	167						57						4.187		117
GBLZ9	18	1500	60،63،65,70,71,75	142	107	500	256	212	212	180	48	13	3	80	47	210	9.427	337	128
			80,85,90,95	172	132						53						9.605		138
			100,110,120,125	212	167						58						9.847		151
			130	252	202						63						10.109		167
GBLZ10	25	1200	65,70,71,75	142	107	630 (600)	287	239	239	200	50	15	3.5	90	47	265	29.32	440	184
			80,85,90,95	172	132						55						29.69		200
			100,110,120,125	212	167						60						30.21		222
			130,140,150	252	202						65						30.74		246
GBLZ11	36.1	1050	70,71,75	142	107	710 (700)	325	250	276	235	51	16	3.5	94	47	298	44	574	240
			80,85,90,95	172	132						56						45		262
			100,110,120,125	212	167						61						45.5		299
			130,140,150	252	202						66						46		326
			160,170	302	242						76						47		361
GBLZ12	56	1050	75	142	107	710 (700)	362	286	313	270	52	17	4	104	49	298	48	792	290
			80,85,90,95	172	132						57						49		317
			100,110,120,125	212	167						62						50		355
			130,140,150	252	202						67						51		382
			160,170,180	302	242						77						52		443
			190200	352	282						87						53		470
GBLZ13	80	950	150	252	202	800	412	322	350	300	68	18	4.5	113	49	335	82	960	488
			160,170,180	302	242						78						85		542
			190200,220	352	282						88						92		598
GBLZ14	125	950	170,180	302	242	800	462	335	420	335	80	20	5.5	157	63	335	95	2100	638
			190200,220	352	282						90						98		698
			240,250	410	330						100						102		780

نکته 1: حداکثر قطر سوراخ شفت مخروطی 220 میلی متر است.
نکته 2: B2 اندازه مورد نیاز برای تعویض مهر و موم است.

اندازه اصلی چرخ ترمز، جرم، ممان اینرسی (واحد: میلی متر)

قطر چرخ ترمز DO	T	K	جرم / کیلوگرم	ممان اینرسی I/kg·m²
160	70	6	2.83	0.014
200	85	8	5.20	0.043
250	105	10	10.1	0.128
315	135	12	17.2	0.354
400	170	14	33.4	1.11
500	210	18	56.3	3.07
630	265	22	101.3	8.55
710	300	22	145.8	15.52
800	340	26	203.0	26.76
