کوپلینگ دنده درام نصب عمودی GCC (Q/YG 13014X-2018)

Name: کوپلینگ دنده درام نصب عمودی GCC (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

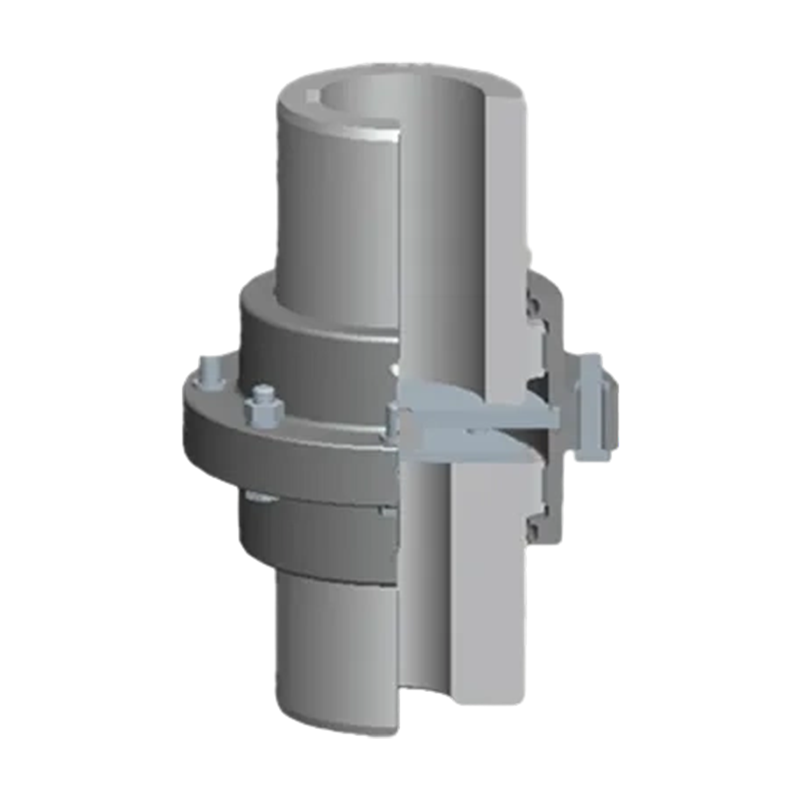

نمای کلی محصول: کوپلینگ دنده درام عمودی نصب شده از نوع GCC (استاندارد: Q/YG 13014X-2018) یک راه حل اتصال مکانیکی پیشرفته است که به طور خاص برای سیستم های انتقال قدرت عمودی طراحی شده است. در سیستم‌های شفت با چیدمان عمودی، این محصول با طراحی دقیق و قابلیت اطمینان برتر، به یک جزء اصلی تبدیل می‌شود که انتقال گشتاور کارآمد و پایدار را تضمین می‌کند.

مزایای اصلی:

1. طراحی ساختار عمودی اختصاصی: برخلاف کوپلینگ های سنتی که به صورت افقی نصب می شوند، نوع GCC به طور خاص برای موقعیت محوری و چالش های پایداری که ممکن است در تاسیسات عمودی ایجاد شود بهینه شده است، و آن را به ویژه برای انتقال شفت تراز عمودی مناسب می کند.

2. فناوری جبران چرخ دنده درام: با استفاده از پیکربندی چرخ دنده درام، نه تنها توانایی رسیدگی به ناهماهنگی شفت و بارهای ضربه ای را افزایش می دهد، بلکه توزیع یکنواخت گشتاور را تضمین می کند، استرس را بر ماشین آلات متصل کاهش می دهد و در نتیجه عملکرد نرم تر را به همراه دارد.

3. ظرفیت بار با گشتاور بالا: این کوپلینگ که برای کاربردهای سنگین طراحی شده است، گشتاور اسمی بسیار بالایی دارد و به راحتی نیازهای برق پمپ های عمودی بزرگ، توربین ها و سایر تجهیزات پرقدرت را برآورده می کند.

4. دوام بالا و مقاومت در برابر خوردگی: ساخته شده از مواد با استحکام بالا، مقاوم در برابر سایش و با کیفیت بالا، دارای مقاومت در برابر خستگی و مقاومت در برابر خوردگی عالی است و عمر بسیار طولانی را حتی در محیط های صنعتی خشن حفظ می کند.

5. انعطاف پذیری عالی تراز: به طور موثری برای جبران ناهماهنگی زاویه ای، شعاعی و محوری، حفظ عملکرد تراز محوری دقیق حتی تحت بارهای مختلف یا شرایط عملیاتی سخت.

حوزه های کاربردی: این محصول به طور گسترده در صنایعی که نیاز به انتقال عمودی دارند استفاده می شود:

1. مهندسی سیالات: پمپ های آب عمودی بزرگ، کمپرسورها، پمپ های گردشی.

2. انرژی و نیرو: توربین های عمودی، مجموعه ژنراتورها.

3. صنعت سنگین: تجهیزات متالورژی، ماشین آلات معدن، تجهیزات حمل و نقل بندر و ماشین آلات بالابر.

نصب و نگهداری: کوپلینگ نوع GCC با در نظر گرفتن راحتی کاربر طراحی شده است. ساختار فشرده آن نصب را در فضاهای عمودی محدود تسهیل می کند. به طور همزمان، طراحی کم تعمیر و نگهداری آن زمان خرابی را به طور قابل توجهی کاهش می دهد. علائم واضح روی سطح محصول به موقعیت یابی و نصب/راه اندازی دقیق کمک می کند.

تماس با ما

PDF دانلود

PREV: GCJ متصل به کوپلینگ چرخ دنده درام شفت میانی (Q/YG 13015X-2018)
بعدی: GCT متصل به کوپلینگ چرخ دنده آستین متوسط (Q/YG 13013X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

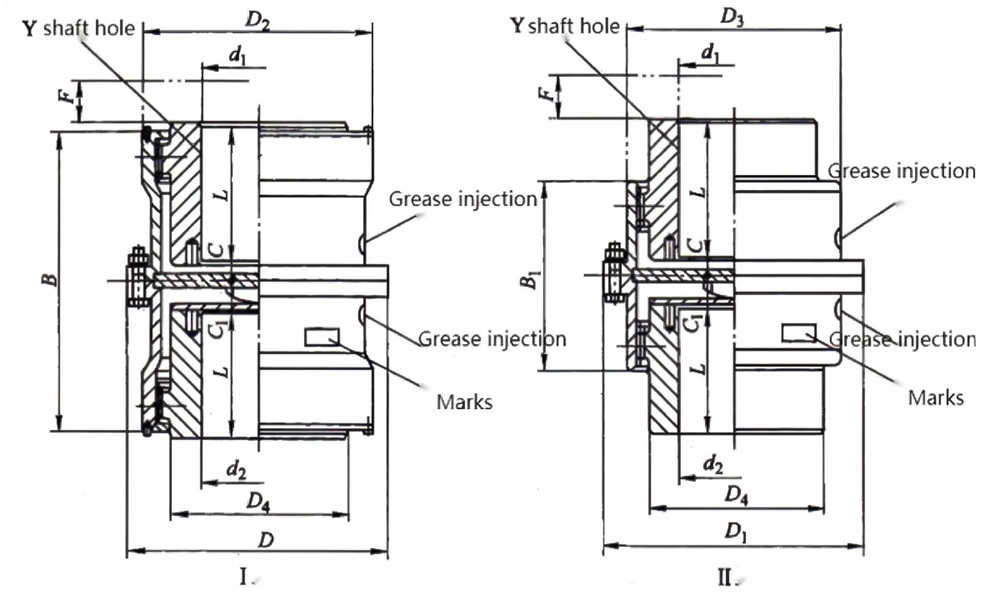

پارامترهای اساسی و ابعاد اصلی کوپلینگ چرخ دنده درام نصب عمودی GCC

تایپ کنید	اسمی گشتاور Tn/KN·m	مجاز است سرعت [n]/r·min-1	سوراخ شفت قطر d1، d2	شفت سوراخ طول L	D	D1	D2	D3	D4	B	B1	F	C		C1	توده / کیلوگرم		لحظه اینرسی / کیلوگرم·m²		گریس
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	بالا	پایین	بالا， Down
GCC1	800	7500	12،14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16،18،19	42									20	14	20
			20،22،24	52									10	6	14
			25،28	62									6	6
			30,32,35,38	82
			40،42	112
GCC2	1400	6700	22،24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25،28	62									10		16
			30,32,35,38	82									7
			40،42,45,48	112
			50,55,56
GCC3	2800	6300	22،24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25،28	62									23		20
			30,32,35,38	82									7
			40،42,45,48,50,55,56	112
			60،63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40،42,45,48,50,55,56	112									7
			60،63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40،42,45,48,50,55,56	112									8
			60،63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40،42,45,48,50,55,56	112									10
			60،63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40،42,45,48,50,55,56	112									15
			60،63,65,70,71,75	142									10
			80,85,90,95	172
			100,110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60،63,65,70,71,75	142									10
			80,85,90,95	172
			100,110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100,110,120,125	212
			130,140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100,110,120,125	212									10
			130,140,150	252
			160	302
GCC11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100,110,120,125	212									14
			130,140,150	252
			160,170,180	302
GCC12	90000	2800	120,125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130,140,150	252
			160,170,180	302
			190200	352
GCC13	125000	2500	140,150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160,170,180	302
			190200,220	352
GCC14	180000	2300	160,170,180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190200,220	352
			240,250,260	410

توجه:

جرم و ممان اینرسی مقادیر تقریبی هستند که توسط سوراخ شفت Y شکل با بزرگترین قطر سوراخ شفت محاسبه می‌شوند.
