GCJ متصل به کوپلینگ چرخ دنده درام شفت میانی (Q/YG 13015X-2018)

Name: GCJ متصل به کوپلینگ چرخ دنده درام شفت میانی (Q/YG 13015X-2018)
Rating: 5 (99 reviews)

نمای کلی محصول:

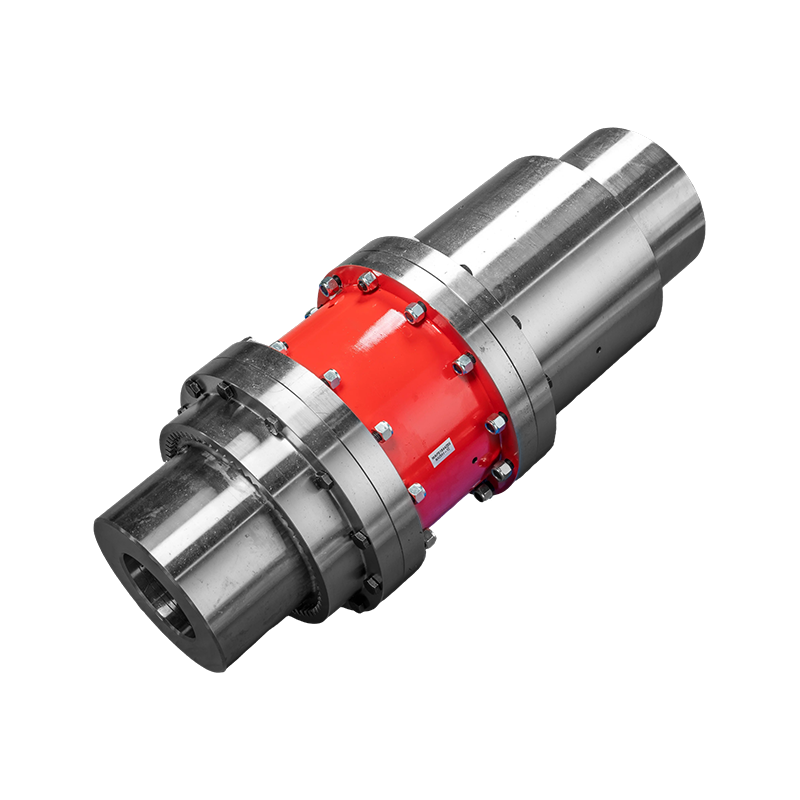

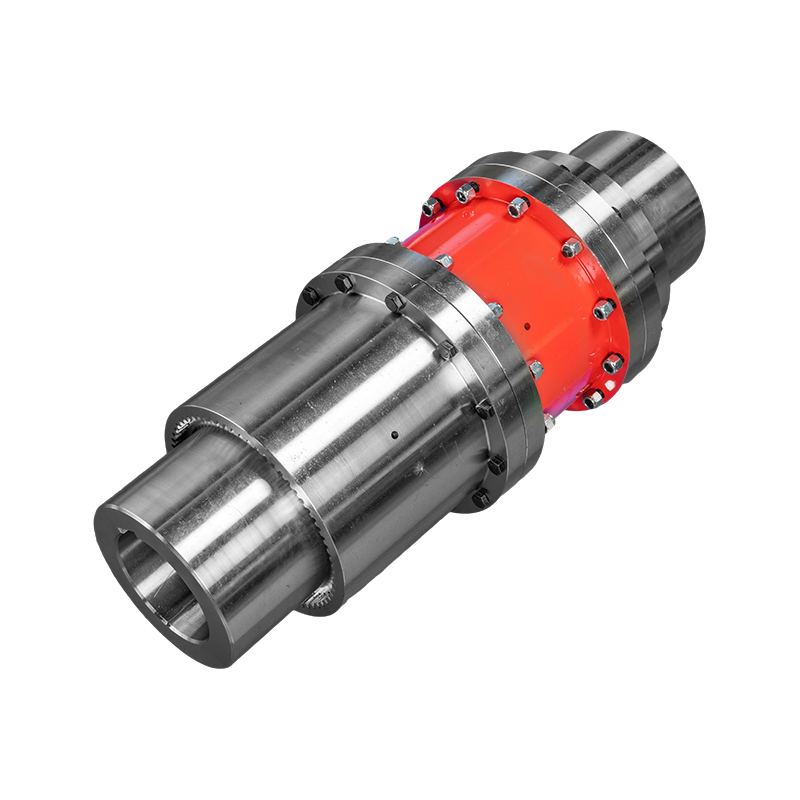

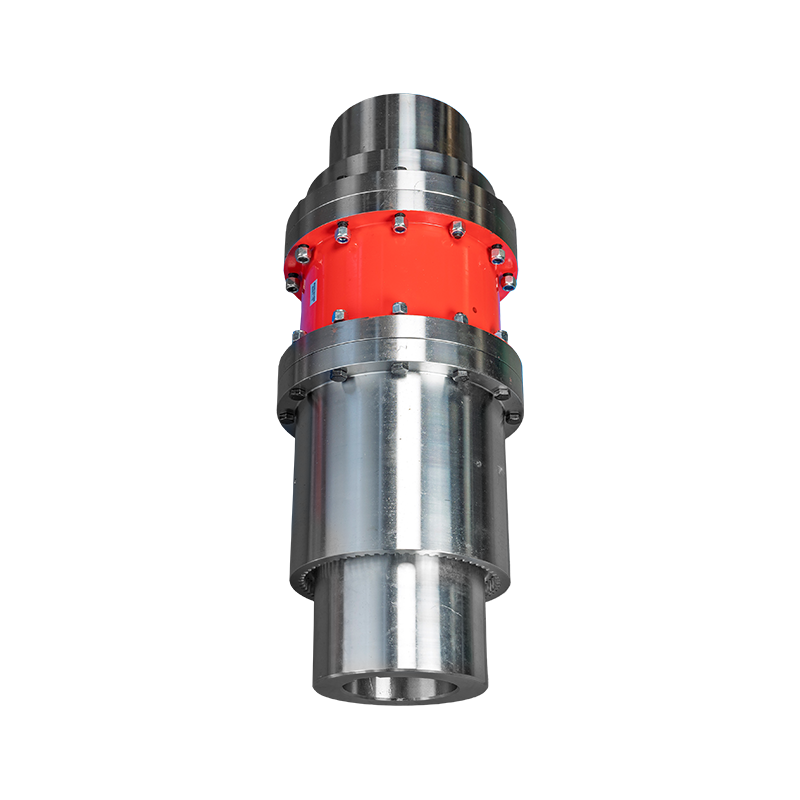

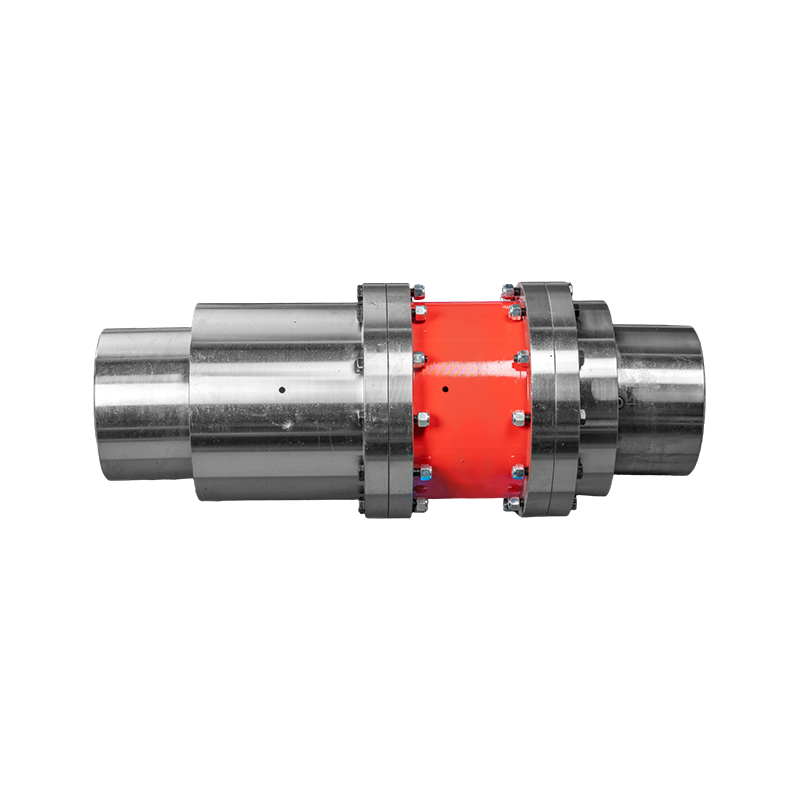

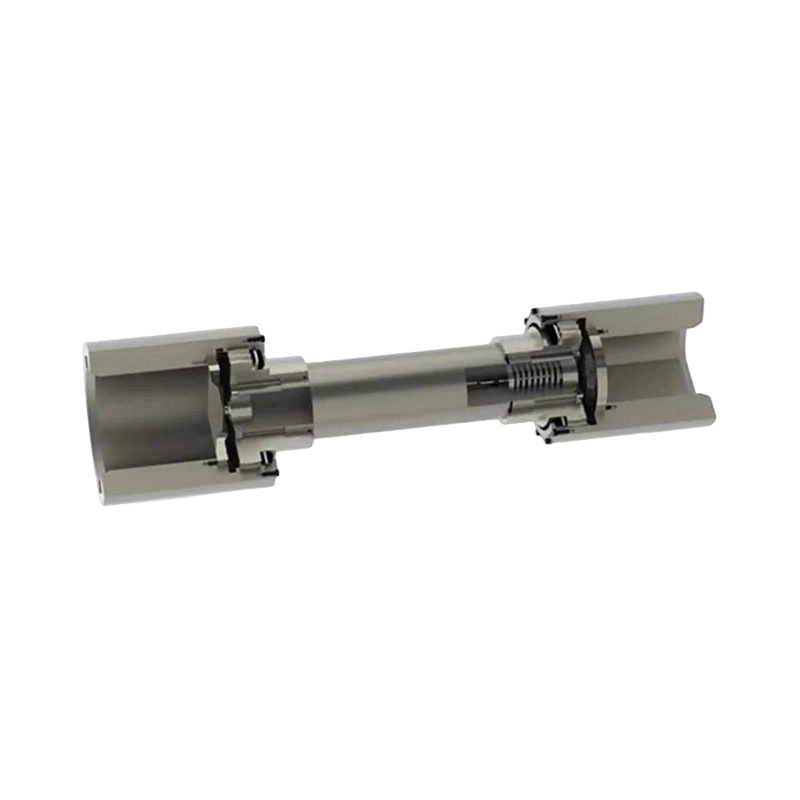

کوپلینگ دنده دندانه دار از نوع GCJ با شفت میانی (شماره استاندارد: Q/YG 13015X-2018) یک جزء مکانیکی دقیق است که به طور خاص برای انتقال نیرو در مسافت متوسط تا طولانی طراحی شده است. به عنوان یک کوپلینگ انعطاف پذیر بدون عناصر الاستیک طبقه بندی می شود، یک ساختار "شفت میانی" بین دو نیمه کوپلینگ دندانه دار دارد. این طراحی به طور موثر چالش های مربوط به انتقال گشتاور و جبران جابجایی را در اتصالات شفت در فواصل طولانی حل می کند و عملکرد مداوم و پایدار تجهیزات صنعتی را در شرایط کاری پیچیده تضمین می کند.

طراحی هسته و مزایای فنی:

1. جبران جابجایی برتر: در هسته آن یک ساختار دندان تاج دار با طراحی دقیق قرار دارد که دارای مش بندی دقیق بین دندان های داخلی و خارجی است. این طراحی نه تنها ظرفیت تحمل بار استثنایی را ارائه می دهد، بلکه به طور موثری ناهماهنگی های زاویه ای، شعاعی و محوری ناشی از خطاهای نصب یا نوسانات عملیاتی را جبران می کند و در نتیجه اثرات تنش را بر یاتاقان ها و تجهیزات متصل به حداقل می رساند.

2. بهینه سازی شده برای انتقال از راه دور: برخلاف کوپلینگ های استاندارد، مدل GCJ از یک اتصال میانی استفاده می کند، که آن را به ویژه برای کاربردهایی که به فاصله قابل توجهی بین انتهای شفت نیاز دارند و انعطاف پذیری طرح بیشتری را ارائه می دهد، مناسب می کند.

3. طراحی جذب شوک و افزایش پایداری: عناصر بالشتکی با کارایی بالا بین توپی ها قرار می گیرند تا به طور موثر ضربه های مکانیکی را جذب کرده و لرزش ها را در حین کار سرکوب کنند. این به طور قابل توجهی پایداری سیستم را بهبود می بخشد و از موتورهای دقیق یا کاهنده های دنده محافظت می کند.

4. مواد و ساخت و ساز با استحکام بالا: این محصول از فولاد با کیفیت بالا یا فولاد آلیاژی ساخته شده است، این محصول مقاومت بسیار خوبی در برابر خستگی و خوردگی نشان می دهد و قادر به تحمل بارهای سنگین و محیط های سخت صنعتی (مانند دماهای بالا، رطوبت بالا یا شرایط گرد و غبار) است.

5. ساختار مدولار دوستدار تعمیر و نگهداری: به لطف طراحی صنعتی منطقی خود، کوپلینگ از جداسازی و مونتاژ سریع پشتیبانی می کند، بازرسی های معمول، روغن کاری و تعویض قطعات را تسهیل می کند و در نتیجه زمان خرابی و هزینه های تعمیر و نگهداری را به میزان قابل توجهی کاهش می دهد.

تماس با ما

PDF دانلود

PREV: جفت دنده درام نوع GSC (Q/YG14019X-2018)
بعدی: کوپلینگ دنده درام نصب عمودی GCC (Q/YG 13014X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

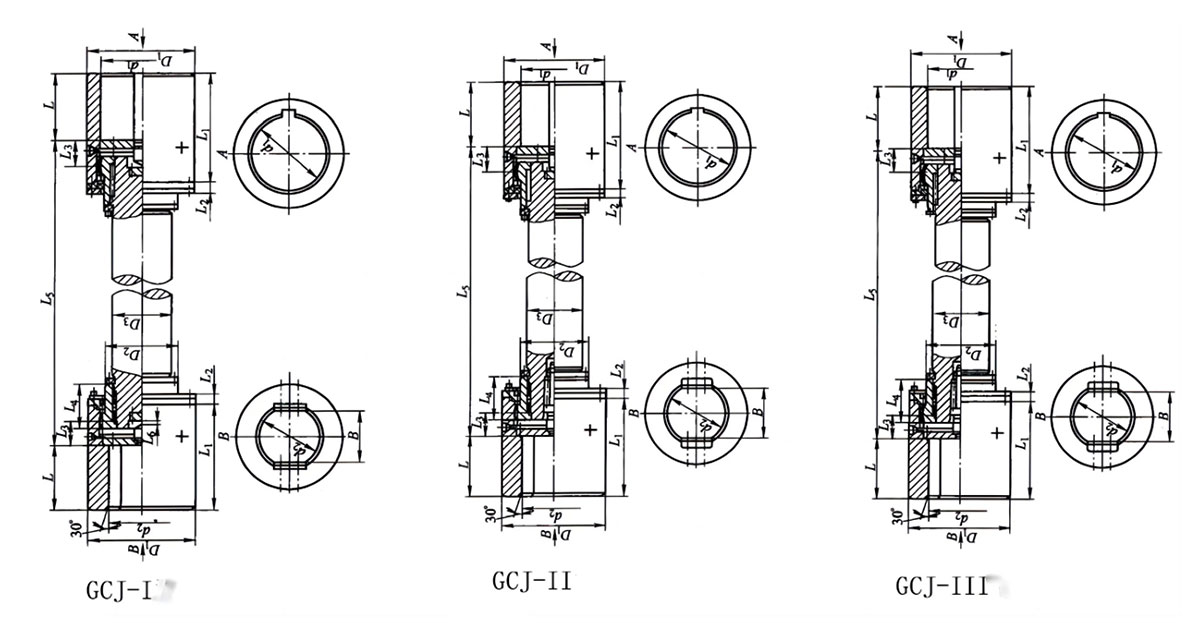

پارامترهای اساسی و ابعاد اصلی کوپلینگ نوع GCJ با چرخ دنده درام شفت میانی

تایپ کنید	گشتاور اسمی Tn/KN.m	ابعاد سوراخ شفت استوانه ای		سوراخ شفت با سوراخ مسطح ابعاد			D1	D2	D3	L ₁	L ₂	L ₃	L ₄	L ₅ دقیقه	L ₆	توده / کیلوگرم		لحظه اینرسی / کیلوگرم·m²		گریس / کیلوگرم
		d1، d2	L	حداکثر d2	حداکثر L	حداکثر B										L5 دقیقه جرم	توده of each متر اضافه شده	L5 دقیقه اینرسی	اینرسی از هر کدام اضافه شد متر
			نوع J1
GCJ1	6.3	60,63	107	80	132	60	130	85	70	170	30	35	90	500	3	46	30.2	0.05	0.018	150
		65،70
		71،75
		80	132							195
GCJ2	11.2	70,71,75	107	100	167	75	160	110	90	175	30	40	110	500	3	76	49.9	0.28	0.05	250
		80,85	132							200
		90,95
		100	167							235
GCJ3	18	80,85	132	110	167	85	180	120	100	210	32	46	120	600	3	105	61.65	0.43	0.07	350
		90,95
		100,110	167							245
GCJ4	25	80,85	132	125	167	95	200	140	110	220	32	50	140	600	3	140	74.6	0.73	0.158	450
		90,95
		100,110,120,125	167							253
GCJ5	31.5	90,95	132	140	202	105	230	160	130	225	38	54	160	600	5	200	104	1.43	0.22	650
		100,110	167							260
		120,125
		130,140	202							295
GCJ6	50	110,120	167	160	242	120	260	180	140	287	38	84	180	800	5	280	121	2.56	0.296	900
		130	202							322
		140,150
		160	242							362
GCJ7	63	140,150	202	190	282	140	280	200	160	336	38	85	200	800	5	380	158	4.26	0.501	1400
		160	242							376
		170,180
		190	282							416
GCJ8	80	160,170,180	242	200	282	160	300	220	180	392	44	95	220	1000	5	480	200	6.02	0.81	1800
		190200	282							432
GCJ9	100	170,180	242	220	282	170	330	230	200	392	44	95	230	1000	5	550	247	7.95	1.24	2100
		190200,220	282							432
GCJ10	125	190200,220	282	240	330	180	355	250	220	442	51	98	250	1000	5	720	298	12.7	1.8	2500
		240	330							490
GCJ11	200	190200,220	282	260	330	200	410	290	240	457	51	106	280	1200	5	1110	355	25.95	2.56	3000
		240,250,260	330							505
GCJ12	315	240,250,260	330	300	380	220	460	320	260	518	57	112	300	1200	6	1480	417	43.43	3.52	4000
		280300	380							568
GCJ13	450	280300,320	380	340	450	250	510	360	300	596	57	136	340	1400	6	2020	555	71.76	6.24	5200
		340	450							666
GCJ14	560	300,320	380	360	450	280	560	400	320	628	64	145	380	1500	6	2600	631	114.4	8.1	6500
		340,360	450							698
GCJ15	710	340,360,380	450	400	540	300	610	430	350	716	64	160	400	1500	6	3300	755	178	11.6	8000
		400	540							806
GCJ16	900	360,380	550	420	650	320	660	460	380	842	64	172	440	1600	10	4300	890	272	16	10000
		400,420	650							942
GCJ17	1120	400,420,440,450,460	650	460	650	350	710	500	420	964	64	182	480	1800	10	5500	1090	392	24	12000
GCJ18	1250	420,440,450,460,480500	650	500	650	380	760	540	460	990	76	195	520	2000	10	6700	1310	553	35	15000
GCJ19	1600	440,450,460,480,500	650	530	800	400	810	580	500	1005	76	215	540	2000	10	8350	1540	805	48	16500
		530	800							1155
GCJ20	2000	450,460,480,500	650	560	800	420	860	600	530	1031	76	225	560	2000	10	9500	1730	1024	61	18500
		530,560	800							1181
GCJ21	2240	480,500	650	600	800	450	910	650	560	1056	76	236	600	2500	10	11500	1930	1334	75.66	21000
		530,560,600	800							1206
GCJ22	2800	530,560,600,630	800	630	800	480	965	680	600	1230	82	246	640	2500	13	12600	2220	1621	99.9	24000
GCJ23	3150	560,600,630	800	670	900	500	1000	710	630	1250	82	265	680	2500	13	17900	2450	2579	122	27000
		670	900							1350

توجه:

1. جرم و گشتاور اینرسی مقادیر تقریبی هستند که با توجه به حداکثر قطر چاله استوانه ای و طول محور میانی L5min محاسبه می شوند.
2. در شرایط عادی، انتهای فعال سوراخ شفت کوپلینگ استوانه ای است و انتهای رانده شده یک سوراخ صاف است. در صورت لزوم، هر دو انتهای آن می تواند استوانه ای باشد.
3. مدل های 1~5 را می توان با توجه به GB/T3852 انتخاب کرد اگر به پسوند شفت نوع Y نیاز دارید.
4. برای سوراخ های شفت با سوراخ مسطح، تحمل حد d ₂ و B H9. است
