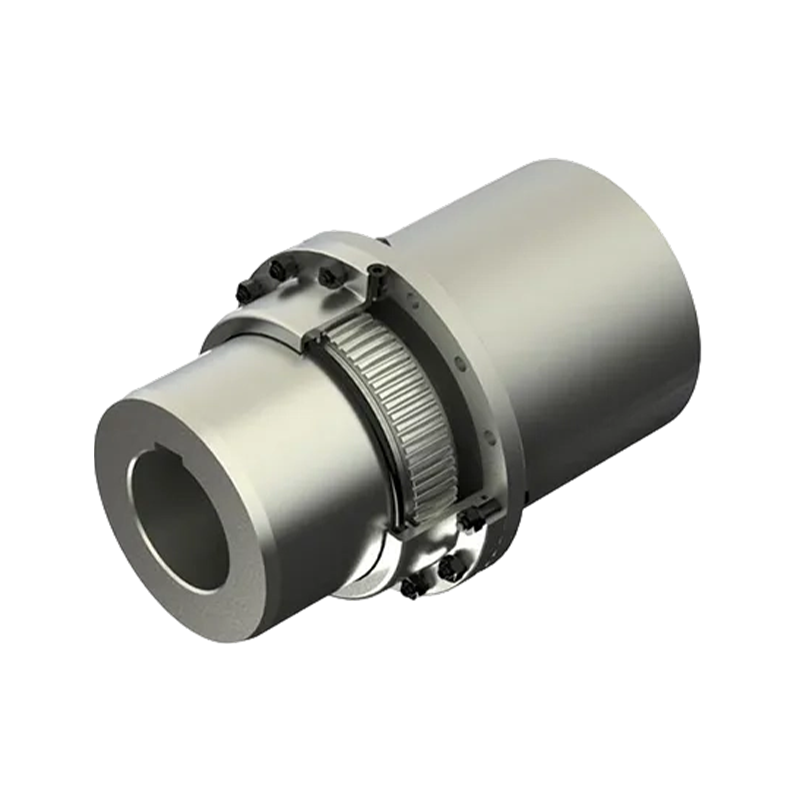

GBZ متصل به کوپلینگ چرخ دنده درام شافت میانی (Q/YG 11002X-2018)

Name: GBZ متصل به کوپلینگ چرخ دنده درام شافت میانی (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

بررسی اجمالی هسته محصول:

کوپلینگ درام-دنده سری GB یک جزء حیاتی در سیستم های انتقال صنعتی است. به عنوان یک پیوند دقیق اتصال شفت های دوار، انتقال یکپارچه گشتاور و حرکت چرخشی بین سیستم های مکانیکی را تضمین می کند. این محصول که مطابق با استاندارد Q/YG11001X-2018 ساخته شده است، دارای تکنولوژی پیشرفته برش دنده دقیق و اجزای مکانیکی قوی است. این انتقال توان بسیار کارآمد و پایدار را ارائه می‌کند - حتی تحت بارهای سنگین، در میان ارتعاشات و در شرایط کاری متغیر.

ویژگی های استثنایی محصول:

1. طراحی مهندسی با دقت بالا: در هسته خود، این کوپلینگ از یک مکانیزم چرخ دنده درام با ماشینکاری دقیق استفاده می کند. از طریق طراحی بهینه هندسه چرخ دنده، نه تنها ظرفیت انتقال گشتاور را افزایش می دهد، بلکه به طور قابل توجهی سایش و پارگی را در حین کار کاهش می دهد.

2. قابلیت های برجسته تراز و جبران: طراحی ساختاری دارای انعطاف پذیری استثنایی است که آن را قادر می سازد تا به طور موثر انحرافات ناهماهنگی بین شفت ها را جبران کند. این ویژگی نه تنها تنش اجزای مکانیکی را به میزان قابل توجهی کاهش می دهد، بلکه قابلیت اطمینان عملیاتی کل سیستم انتقال را نیز افزایش می دهد، و آن را به ویژه برای محیط های سخت یا کاربردهای صنعتی با الزامات تراز بسیار سخت، مناسب می کند.

3. ساخت و ساز صنعتی مقاوم و بادوام: با استفاده از مواد با کیفیت بالا همراه با فرآیندهای تولید دقیق، این محصول عمر طولانی در شرایط بار سنگین را تضمین می کند. این امر نیاز به تعویض مکرر را به حداقل می رساند و در نتیجه هزینه های عملیاتی بلندمدت را برای مشاغل کاهش می دهد.

4. نصب و نگهداری راحت: طراحی محصول کارایی عملیاتی در محل را در اولویت قرار می دهد و مونتاژ و جداسازی سریع را تسهیل می کند. این ویژگی سهولت در تعمیر و نگهداری به طور قابل توجهی زمان از کار افتادگی را در طول سرویس تجهیزات کاهش می دهد و به کسب و کارها کمک می کند تا بهره وری خود را به حداکثر برسانند.

مشخصات فنی اصلی:

کوپلینگ‌های سری GB طیف گسترده‌ای از مدل‌ها را در بر می‌گیرند - از GB1 تا GB25 - که می‌توانند نیازهای متنوع برنامه‌ها را از تجهیزات دقیق مقیاس کوچک گرفته تا ماشین‌آلات صنعتی بسیار سنگین را برآورده کنند:

1. گشتاور اسمی (Tn): محدوده بسیار وسیعی را پوشش می دهد که از 0.63 کیلو نیوتن متر شروع می شود و قادر به انتقال بارهای گشتاور سنگین تا 5600 کیلو نیوتن متر است.

2. سرعت مجاز ([n]): از شرایط عملیاتی مختلف - از برنامه های کاربردی با سرعت بالا تا کم سرعت - با محدوده سرعت چرخشی از 420 دور در دقیقه تا 6500 دور در دقیقه پشتیبانی می کند.

3. سازگاری حفره: قطر سوراخ (d1, d2) بین 16 میلی متر تا 1040 میلی متر است، در حالی که طول سوراخ (L) بین 45 میلی متر تا 900 میلی متر است.

4. ابعاد فیزیکی: وزن واحد از وزن سبک 3.5 کیلوگرم تا وزن سنگین 22381 کیلوگرم با حجم پرکننده گریس از 31 میلی لیتر تا 23000 میلی لیتر متغیر است.

فیلدهای کاربردی معمولی

به لطف عملکرد استثنایی و طراحی قوی، این محصول به طور گسترده در بسیاری از بخش های صنعتی سنگین استفاده می شود، از جمله:

1. تجهیزات متالورژی و معدن: درایوهای آسیاب نورد، سنگ شکن ها و بالابرهای معدن.

2. ماشین آلات بالابر و حمل و نقل: جرثقیل های در مقیاس بزرگ، تجهیزات حمل و نقل بندر و سیستم های انتقال مواد.

3. تجهیزات سنگین عمومی: ماشین آلات کاغذسازی، تجهیزات مهندسی هیدرولیک، و پمپ‌ها و سیستم‌های کمپرسور صنعتی در مقیاس بزرگ.

تماس با ما

PDF دانلود

PREV: کوپلینگ چرخ دنده درام الحاقی شفت موتور GBD (Q/YG 11003X-2018)
بعدی: کوپلینگ دنده درام گیگابایت (Q/YG11001X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

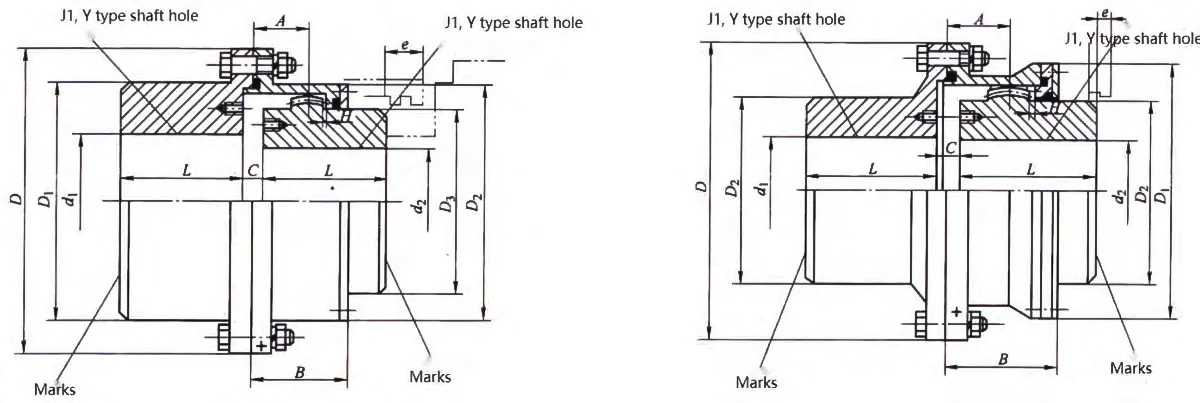

کوپلینگ دنده درام نوع GBZl~GBZ13	کوپلینگ دنده درام نوع GBZ14~GBZ25

کوپلینگ دنده درام نوع GBZ با پارامترهای پایه شفت میانی و ابعاد اصلی

تایپ کنید	اسمی گشتاور Tn/KN·m	مجاز است سرعت [n]/r.min-1	سوراخ شفت قطر		سوراخ شفت طول	D	D1	D2	D3	C	H	A	B	e	لحظه از اینرسی / کیلوگرم·m²	مقدار از گریس / میلی لیتر	توده /kg
			d1	d2	L	D	D1	D2	D3	C	H	A	B	e
			میلی متر
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
