کوپلینگ دنده درام GBL با چرخ ترمز (Q/YG 11004X-2018)

Name: کوپلینگ دنده درام GBL با چرخ ترمز (Q/YG 11004X-2018)
Rating: 5 (99 reviews)

نمای کلی محصول:

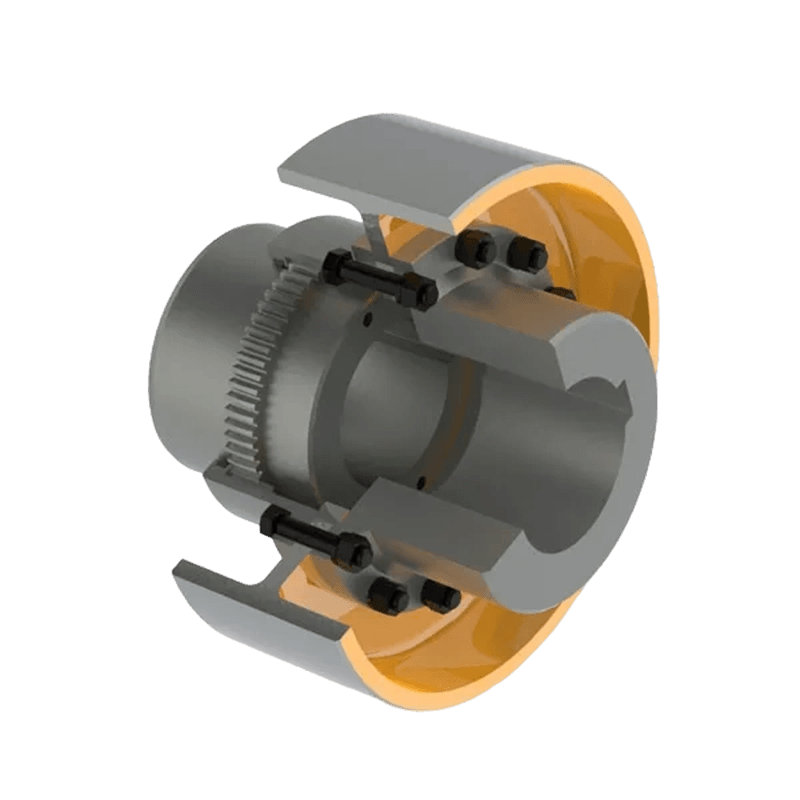

جفت دنده نوع درام سری GBL با چرخ ترمز یک جزء انتقال مکانیکی تخصصی است که برای تسهیل انتقال گشتاور کارآمد بین شفت های چرخان طراحی شده است و در عین حال یک چرخ ترمز را برای کنترل ایمنی و قابلیت ترمز اضافی یکپارچه می کند. این محصول قابلیت اطمینان ذاتی کوپلینگ‌های دنده‌ای سنتی را با عملکرد ترمز ترکیب می‌کند و آن را به انتخابی ایده‌آل برای تضمین کنترل دقیق و ایمنی عملیاتی در ماشین‌های صنعتی مدرن تبدیل می‌کند.

ویژگی های طراحی و عملکرد سازه:

1. ساختار چرخ دنده ای از نوع درام پیشرفته: این کوپلینگ دارای طراحی داخلی قوی و بادوام از نوع درام است که قدرت را از طریق مش بندی دقیق دندانه های دنده داخلی ماشینکاری شده منتقل می کند.

2. جبران ناهماهنگی چند بعدی: این طراحی منحصر به فرد به طور موثری برای جبران ناهماهنگی های زاویه ای، شعاعی (موازی) و محوری بین شفت های متصل می باشد. با جذب انحرافات ناشی از این گونه ناهماهنگی ها، فشار وارده بر تجهیزات متصل را به میزان قابل توجهی کاهش می دهد و در نتیجه عمر سرویس کل سیستم انتقال را افزایش می دهد.

3. عملکرد ترمز یکپارچه: با ادغام مستقیم چرخ ترمز در ساختار کوپلینگ، واحد کاهش سرعت کنترل شده یا توقف اضطراری شفت های چرخان را امکان پذیر می کند. این ویژگی برای برنامه هایی که نیاز به کنترل دقیق سرعت یا قابلیت ترمز ایمنی اضطراری دارند، حیاتی است.

4. مواد با استحکام بالا و دوام: این محصول که از فولاد با کیفیت بالا یا فولاد آلیاژی ساخته شده است، مقاومت در برابر سایش، مقاومت در برابر خستگی و مقاومت در برابر خوردگی را از خود نشان می‌دهد و به آن امکان می‌دهد در برابر عملیات سنگین مقاومت کند و محیط‌های صنعتی سخت را تحمل کند.

5. طراحی مدولار و سهولت نگهداری: کوپلینگ دارای ساختار مدولار است که فرآیند نصب را ساده می کند. طراحی آن سهولت تعمیر و نگهداری، تسهیل بازرسی های سریع، تعویض مهر و موم یا تعمیر قطعات را برای به حداقل رساندن خرابی تجهیزات در اولویت قرار می دهد.

مشخصات فنی کلیدی:

1. محدوده اندازه: سری محصولات طیف گسترده ای از مدل ها را ارائه می دهد که از GBL1 تا GBL14 را شامل می شود.

2. ظرفیت گشتاور: The nominal torque (Tn) range is extensive, covering capacities from 0.63 kN·m to 125 kN·m.

3. سرعت عملیات: این کوپلینگ با نشان دادن پایداری عالی در سرعت های بالا، حداکثر سرعت چرخشی مجاز تا 4000 دور در دقیقه (بسته به مدل خاص) را پشتیبانی می کند.

4. سازگاری حفره: از پیکربندی های مختلف قطر سوراخ (d1، d2، dz) با حداکثر قطر سوراخ به 250 میلی متر پشتیبانی می کند. حفره های مخروطی نیز در صورت درخواست در دسترس هستند و حداکثر قطر تا 220 میلی متر را پشتیبانی می کنند.

خصوصیات فیزیکی:

بسته به مشخصات مدل خاص، وزن خود محصول از 7 کیلوگرم تا 850 کیلوگرم متغیر است که می‌تواند نیازهای مختلف انتقال قدرت تجهیزات صنعتی را از کاربردهای سبک تا سنگین برآورده کند.

زمینه های کاربردی اولیه:

این سری از کوپلینگ ها با توجه به انتقال گشتاور قوی و قابلیت ترمزگیری دقیق، به طور گسترده در ماشین آلات و تجهیزات سنگین صنایع زیر مورد استفاده قرار می گیرند:

1. ماشین آلات متالورژی و معدن

2. تجهیزات بالابر و حمل و نقل

3. بندر و ماشین آلات هیدرولیک

4. تجهیزات صنعت کاغذ

با ساختار مستحکم، قابلیت‌های استثنایی جبران ناهماهنگی، و فناوری پیشرفته ترمز یکپارچه، کوپلینگ درام-دنده‌ای نوع GBL با درام ترمز یک راه حل جامع برای سیستم‌های انتقال صنعتی مدرن ارائه می‌دهد - ترکیبی از راندمان بالا، ایمنی و دوام در یک بسته واحد.

تماس با ما

PDF دانلود

PREV: کوپلینگ دنده درام GBLZ با چرخ ترمز (Q/YG 11005X-2018)
بعدی: کوپلینگ چرخ دنده درام الحاقی شفت موتور GBD (Q/YG 11003X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

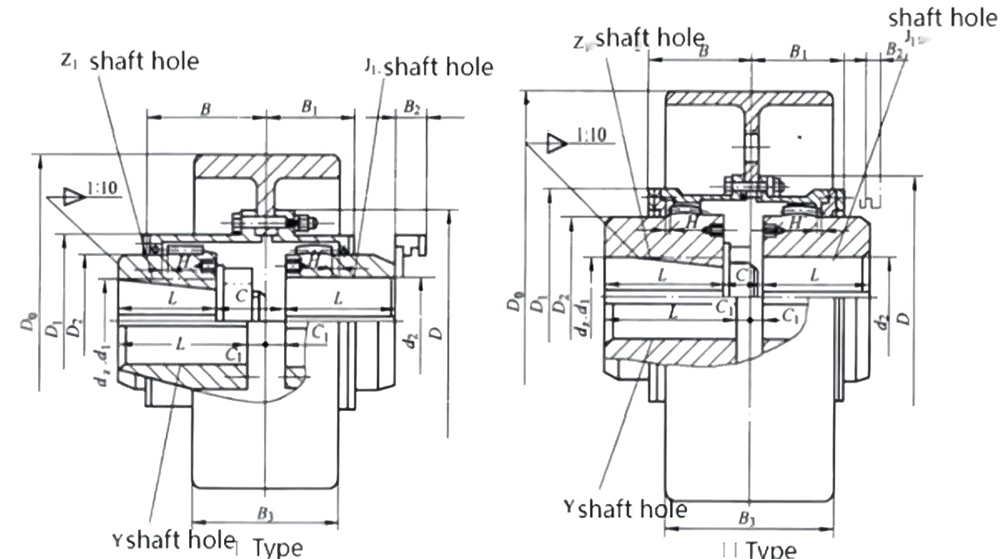

پارامترهای اساسی و ابعاد اصلی کوپلینگ دنده درام نوع GBL با چرخ ترمز

تایپ کنید	گشتاور اسمی Tn/KN·m	سرعت مجاز [n]/r.min-1	سوراخ شفت قطر	شفت سوراخ طول L		D₀	D	D1	D2	C	C1	H	B	B1	B2	B3	لحظه از اینرسی / کیلوگرم·m²	مقدار از گریس / میلی لیتر	توده /kg
			d ₁ ، د ₂ ، د _z	Y	J1، Z1
			میلی متر
GBL1	0.63	4000	20،22،24	52	38	160	103	71	50	22	8	2	56	42	38	68	0.07	51	7
			25،28	62	44					26							0.071		7.3
			30،32،35	82	60					30							0.07		8
GBL2	1.00	4000	25،28	62	44	160	115	83	60	26	8	2	68	48	42	68	0.079	70	9
			30،32،35,38	82	60					30							0.08		9.7
			40،42،45	112	84					36							0.083		11
GBL3	1.6	3800	28	62	44	200	127	95	75	26	8	2	70	49	42	85	0.181	107	14.6
			30،32،35,38	82	60					30							0.184		15.2
			40،42،45,48,50,55,56	112	84					36							0.187		17
GBL4	2.8	3800	38	82	60	200	149	116	90	30	8	2	74	53	42	85	0.225	137	18.6
			40،42،45,48,50,55,56	112	84					36							0.237		21.4
			60،63،65	142	107					43							0.246		23.8
GBL5	4.5	3000	40،42،45,48,50,55,56	112	84	250	167	134	105	38	10	2.5	84	59	42	105	0.568	201	31.8
			60،63،65,70,71,75	142	107					45							0.609		34.4
GBL6	6.3	3000	45,48,50,55,56	112	84	250	187	153	125	38	10	2.5	85	60	42	105	0.714	238	37.2
			60،63،65,70,71,75	142	107					45							0.754		38.5
			80,85,90	172	132					50							0.795		47.6
GBL7	8.0	2400	50,55,56	112	84	315 (300)	204	170	140	38	10	2.5	93	64	42	132	1.17	298	48.8
			60،63،65,70,71,75	142	107					45							1.234		55.2
			80,85,90,95	172	132					50							1.299		61.8
			100	212	167					55							1.388		71.1
GBL8	11.2	1900	55,56	112	84	400	230	186	155	40	12	3	112	77	47	168	3.747	465	80.7
			60،63،65,70,71,75	142	107					47							3.841		90
			80,85,90,95	172	132					52							3.939		96.5
			100,110	212	167					57							4.072		108
GBL9	18	1500	60،63،65,70,71,75	142	107	500	256	212	180	48	13	3	119	80	47	210	9.427	561	128
			80,85,90,95	172	132					53							9.605		138
			100,110,120,125	212	167					58							9.847		151
			130	252	202					63							10.109		167
GBL10	25	1200	65,70,71,75	142	107	630 (600)	287	239	200	50	15	3.5	120	90	47	265	28.238	734	176
			80,85,90,95	172	132					55							28.509		190
			100,110,120,125	212	167					60							28.779		209
			130,140,150	252	202					65							29.248		237
GBL11	36.1	1050	70,71,75	142	107	710 (700)	325	276	235	51	16	3.5	134	94	47	298	44.309	956	257
			80,85,90,95	172	132					56							44.825		275
			100,110,120,125	212	167					61							45.53		300
			130,140,150	252	202					66							46.235		326
			160,170	302	242					76							47.08		357
GBL12	56	1050	75	142	107	710 (700)	362	313	270	52	17	4	164	104	49	298	47.88	1320	306
			80,85,90,95	172	132					57							48.29		317
			100,110,120,125	212	167					62							49.52		351
			130,140,150	252	202					67							50.25		384
			160,170,180	302	242					77							52.22		425
			190200	352	282					87							53.69		464
GBL13	80	950	150	252	202	800	412	350	300	68	18	4.5	165	113	49	335	82.7	1600	490
			160,170,180	302	242					78							84.7		544
			190200,220	352	282					88							86.67		596
GBL14	125	950	170,180	302	242	800	462	420	335	80	20	5.5	209	157	63	335	99.1	3500	670
			190200,220	352	282					90							102.2		736
			240,250	410	330					100							105.9		850

نکته 1: حداکثر قطر سوراخ شفت مخروطی 220 میلی متر است.

تبصره 2: ب ₂ اندازه مورد نیاز برای جایگزینی مهر و موم است.
