کوپلینگ چرخ دنده درام الحاقی شفت موتور GBD (Q/YG 11003X-2018)

Name: کوپلینگ چرخ دنده درام الحاقی شفت موتور GBD (Q/YG 11003X-2018)
Rating: 5 (99 reviews)

نمای کلی محصول:

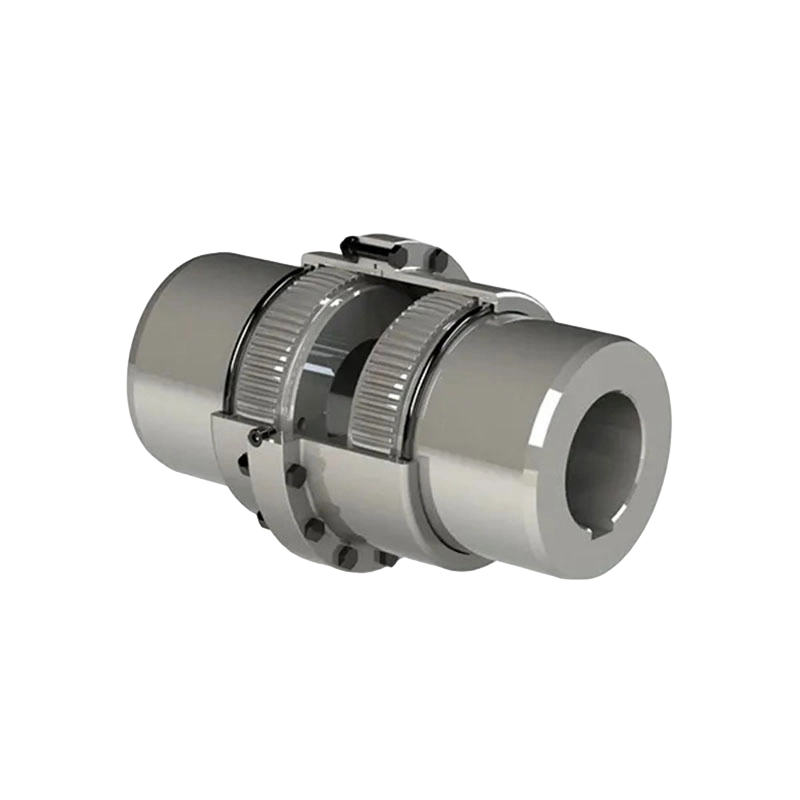

کوپلینگ درام-دنده شفت موتور سری GBD یک راه حل استثنایی برای انتقال نیرو است. با طراحی قوی، قابل اعتماد و بسیار متنوع مشخص می شود و به طور گسترده در طیف متنوعی از بخش های صنعتی مورد استفاده قرار می گیرد. این کوپلینگ که به عنوان حلقه حیاتی اتصال شفت موتور به تجهیزات محرک آن عمل می کند، نقشی محوری در تضمین انتقال صاف گشتاور و اجرای بدون درز حرکت چرخشی در سیستم های مکانیکی ایفا می کند. این محصول که مطابق با استاندارد سازمانی Q/YG 11003X-2018 ساخته شده است، گواهی بر بالاترین استانداردهای برتری مهندسی و تولید است.

ویژگی های فنی کلیدی:

1. قابلیت جبران استثنایی: بارزترین ویژگی کوپلینگ GBD توانایی ذاتی آن برای جبران ناهماهنگی های محوری، شعاعی و زاویه ای است. این قابلیت به ویژه در محیط های عملیاتی که حفظ تراز دقیق شفت چالش برانگیز است حیاتی است. به طور موثر سایش تجهیزات ناشی از ناهماهنگی را کاهش می دهد و خطر خرابی پرهزینه را به حداقل می رساند.

2. میرایی ارتعاش و مقاومت در برابر ضربه: مکانیزم چرخ دنده درام با مهندسی دقیق طراحی شده است تا به طور موثر ارتعاشات را کاهش دهد و بارهای شوک ایجاد شده در طول انتقال نیرو را جذب کند، در نتیجه عملکرد صاف و پایدار کل سیستم را تضمین می کند.

3. ساخت و ساز قوی و بادوام: این محصول که از مواد با استحکام بالا ساخته شده و با استفاده از فرآیندهای تولید پیشرفته ساخته شده است، قادر به تحمل بارهای سنگین، شرایط سخت عملیاتی و تنش های دینامیکی ذاتی در محیط های صنعتی است و عمر مفید فوق العاده طولانی را تضمین می کند.

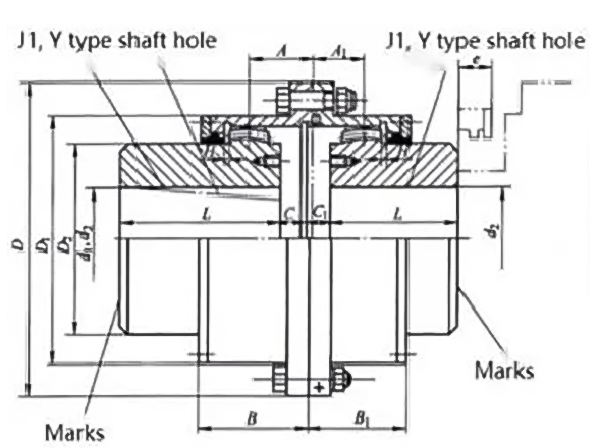

4. ساختار فشرده و مهندسی دقیق: همانطور که در نمودارهای ساختاری نشان داده شده است، مونتاژ کوپلینگ دارای یک طراحی مهندسی دقیق است که در آن آستین بیرونی به طور ایمن به مکانیزم دنده داخلی پیچ شده است و کوپلینگ قدرت بسیار کارآمد را تسهیل می کند.

پارامترهای فنی اصلی:

بسته به مدل و مشخصات خاص، سری GBD طیف گسترده ای از نیازهای کاربردی را در بر می گیرد، از عملیات سبک تا سنگین:

1. گشتاور اسمی (Tn): این سری از 1.6 kN·m (مدل GBD1) تا 56 kN·m (مدل GBD10)، نیازهای مختلف انتقال نیرو را در سطوح مختلف شدت برآورده می کند.

2. سرعت مجاز (n): این کوپلینگ با قابلیت دستیابی به سرعت تا 5600 دور در دقیقه (برای مدل های کوچکتر)، عملکرد چرخشی پایداری را حتی در کاربردهای پرقدرت و سنگین حفظ می کند.

3. قطر و طول سوراخ: این سری طیف گسترده ای از ابعاد سوراخ را با قطرهای 22 میلی متر تا 200 میلی متر پشتیبانی می کند. علاوه بر این، پیکربندی‌های حفره‌های متعددی از جمله نوع Y، نوع J1 و نوع Z1 را ارائه می‌کند تا از سازگاری کامل با پسوند شفت انواع مختلف موتور اطمینان حاصل کند.

4. روغن کاری و نگهداری: این محصول دارای یک مخزن داخلی اختصاصی برای ذخیره سازی روان کننده است. بسته به اندازه مدل خاص، حجم پرکننده گریس از 107 میلی‌لیتر تا 1320 میلی‌لیتر متغیر است، که از روانکاری کامل سطوح دندان دنده اطمینان می‌دهد.

زمینه های کاربردی:

به دلیل ظرفیت تحمل بار استثنایی و پایداری، کوپلینگ های نوع GBD به طور گسترده در صنایع زیر مورد استفاده قرار می گیرند:

1. تجهیزات متالورژی و معدن

2. ماشین آلات بالابر و حمل و نقل (به عنوان مثال، تجهیزات بندری)

3. تجهیزات مهندسی هیدرولیک و ماشین آلات کاغذسازی

4. سایر سیستم های محرک صنعتی سنگین

نصب و نگهداری:

طراحی کوپلینگ نوع GBD راحتی کاربر را در اولویت قرار می دهد. مراحل نصب و حذف آن برای تسهیل نگهداری و سرویس دهی معمول توسط پرسنل فنی ساده شده است. این سهولت تعمیر و نگهداری نه تنها زمان خرابی تعمیرات را کاهش می دهد، بلکه باعث افزایش هزینه و قابلیت اطمینان عملیاتی کل سیستم مکانیکی می شود.

تماس با ما

PDF دانلود

PREV: کوپلینگ دنده درام GBL با چرخ ترمز (Q/YG 11004X-2018)
بعدی: GBZ متصل به کوپلینگ چرخ دنده درام شافت میانی (Q/YG 11002X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

پارامترهای اساسی و ابعاد اصلی کوپلینگ‌های چرخ دنده درام الحاقی شفت موتور GBD

تایپ کنید	گشتاور اسمی Tn/KN.m	سرعت مجاز [n]/r.min-1	قطر سوراخ شفت	سوراخ شفت طول L		D	D ₁	D ₂	C	C ₁	H	A	A ₁	B	B ₁	e	لحظه اینرسی / کیلوگرم·m²	مقدار گریس / میلی لیتر	توده /kg
			d ₁ ، د ₂ ، د _z	Y	J ₁ ، ز ₁
			میلی متر
GBD1	1.6	5600	22،24	52	38	127	95	75	27	4	2	43	22	66	45	42	0.00875	107	6.2
			25،28	62	44												0.01025		7.2
			30,32,35,38	82	60												0.011		7.8
			40,42,45,48,50,55,56	112	84												0.01175		9.6
GBD2	2.8	5100	38	82	60	149	116	90	26.5	4	2	49.5	24.5	70	49	42	0.02125	137	11.2
			40,42,45,48,50,55,56	112	84												0.02425		14
			60،63،65	142	107				33								0.0215		16.4
GBD3	4.5	4600	40,42,45,48,50,55,56	112	84	167	134	105	33	5	2.5	53.5	27.5	80	54	42	0.04	201	17.2
			60،63،65,70,71,75	142	107												0.0475		22.4
GBD4	6.3	4300	45,48,50,55,56	112	84	187	153	125	33.5	5	2.5	54	28	81	55	42	0.0725	238	25.2
			60،63،65,70,71,75	142	107												0.0825		26.4
			80,85,90	172	132				38								0.095		35.6
GBD5	8	4000	50,55,56	112	84	204	170	140	37.5	5	2.5	60	30	89	59	42	0.1125	298	31.6
			60،63،65,70,71,75	142	107												0.1275		38
			80,85,90,95	172	132												0.145		44.6
			100، (105)	212	167				43.5								0.1675		53.9
GBD6	11.2	3700	55,56	112	84	230	186	155	43.5	6	3	68.5	33.5	106	71	47	0.1875	465	40.5
			60،63،65,70,71,75	142	107												0.21		49.8
			80,85,90,95	172	132												0.235		56.3
			100,110, (115)	212	167												0.2675		67.5
GBD7	18	3350	60،63،65,70,71,75	142	107	256	212	180	48	6	3	73.5	34.5	112	73	47	0.3575	561	63.9
			80,85,90,95	172	132												0.4		74.7
			100,110,120,125	212	167												0.4625		88
			130، (135)	252	202												0.5275		106.7
GBD8	25	3000	65,70,71,75	142	107	287	239	200	40.5	7	3.5	75	39	118	82	47	0.56	734	81.7
			80,85,90,95	172	132												0.6275		95.5
			100,110,120,125	212	167				48								0.72		114
			130,140,150	252	202												0.8125		123
GBD9	36.1	2700	70,71,75	142	107	325	276	235	49.5	7	3.5	87.5	40.5	132	85	47	1.0775	956	112
			80,85,90,95	172	132												1.2075		130
			100,110,120,125	212	167												1.3825		156
			130,140,150	252	202												1.56		181
			160,170, (175)	302	242				58								1.77		212
GBD10	56	2450	75	142	107	362	313	270	65	8	4	98.5	44.5	149	95	49	1.97	1320	161
			80,85,90,95	172	132												2.0725		172
			100,110,120,125	212	167												2.38		206
			130,140,150	252	202												2.5625		239
			160,170,180	302	242												3.055		280
			190200	352	282				68								3.4225		319
