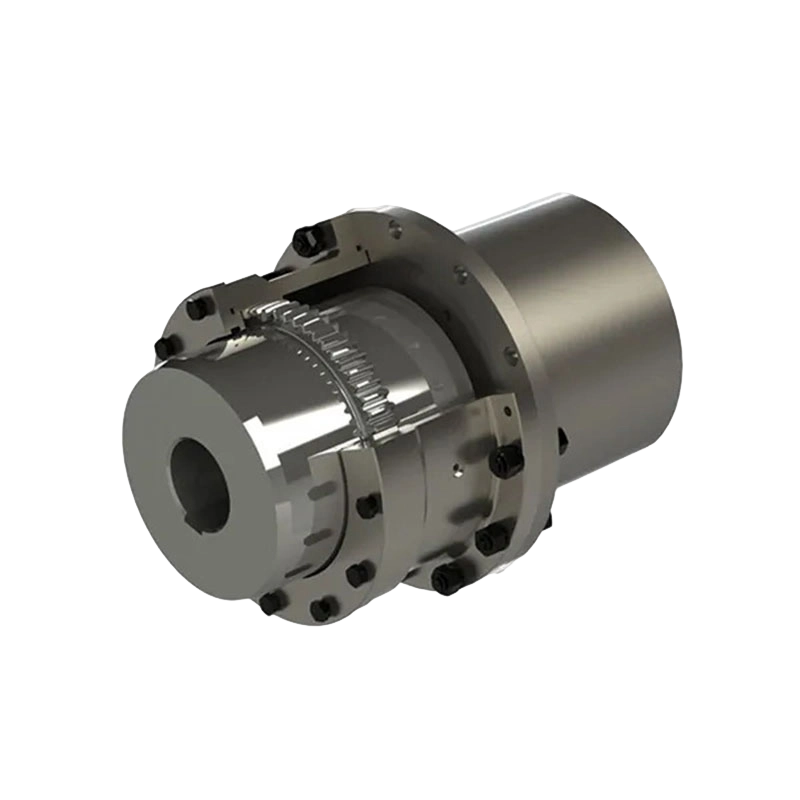

GAZ متصل به کوپلینگ چرخ دنده درام شافت میانی (Q/YG 12007X-2018)

Name: GAZ متصل به کوپلینگ چرخ دنده درام شافت میانی (Q/YG 12007X-2018)
Rating: 5 (99 reviews)

نمای کلی محصول و تعریف اصلی:
کوپلینگ درام-دنده شفت میانی سری GAZ یک جزء انتقال انعطاف پذیر پرکاربرد است که به طور خاص برای اتصال انتهای محرک و رانده از طریق یک شفت میانی طراحی شده است. عملکرد اصلی آن دستیابی به جریان یکنواخت نیرو از طریق مش بندی دقیق ساختارهای دنده است که به عنوان یک پیوند حیاتی برای اطمینان از عملکرد کارآمد در سیستم های انتقال مختلف، مانند پیشرانه های خودرو یا زنجیرهای محرک ماشین آلات سنگین عمل می کند.

فرآیند طراحی و ساخت سازه برجسته:

1. طراحی اتصال شفت میانی:
این محصول یک اتصال شفت میانی را ادغام می کند که می تواند به طور موثر شکاف های بین سیستم های شفت بلند را پر کند. بسته به نیازهای نصب، مدل‌های متعددی در دسترس هستند (به عنوان مثال، GAZ1-GAZ14 و GAZ15-GAZ30 دارای طرح‌بندی‌های ساختاری متفاوتی هستند) تا پیکربندی‌های فضایی متنوعی را در خود جای دهند.

2. فناوری پیشرفته Drum-Gear:
این طراحی منحصر به فرد دندان با استفاده از فناوری مشبک سازی چرخ دنده ای شکل، تنش تماسی را بهینه می کند و انتقال گشتاور بالایی را ارائه می دهد و در عین حال لرزش و صدا را در حین کار به میزان قابل توجهی کاهش می دهد.

3. دقت و دوام ترکیبی:
این محصول که از مواد با استحکام بالا با ماشینکاری دقیق ساخته شده است، مقاومت در برابر ضربه و دوام عالی را ارائه می دهد و قادر به تحمل بارهای متغیر در حین کار مداوم است.

مزایای کلیدی عملکرد:

1. جبران جابجایی جامع:
به لطف ویژگی‌های انعطاف‌پذیر دنده درام، این کوپلینگ می‌تواند ناهماهنگی‌های زاویه‌ای، شعاعی و محوری بین شفت‌ها را در خود جای دهد، که به طور موثر تنش مکانیکی داخلی را کاهش می‌دهد و طول عمر یاتاقان‌های مرتبط را افزایش می‌دهد.

2. سازگاری استثنایی بار:
کوپلینگ GAZ چه در چرخ‌های جلو، چه در چرخ‌های عقب و چه در سیستم‌های قدرت تمام چرخ محرک، سازگاری قوی را نشان می‌دهد و عملکرد ثابت را در شرایط کاری مختلف تضمین می‌کند.

3. سهولت نگهداری:
ساختار مدولار آن امکان نصب یکپارچه بصری را فراهم می کند. بازرسی و روغن کاری منظم (توجه داشته باشید: مدل های بزرگتر با D2 ≥ 465 میلی متر از مهر و موم های تخصصی O-ring استفاده می کنند) می تواند فواصل خدمات را به میزان قابل توجهی افزایش دهد و از عملکرد قابل اطمینان اطمینان حاصل کند.

نمای کلی مشخصات فنی اصلی:
سری GAZ طیف گسترده ای از مشخصات را برای پاسخگویی به نیازها از کاربردهای صنعتی سبک تا فوق سنگین ارائه می دهد:

1. محدوده گشتاور:
گشتاور اسمی (Tn) از 800 نیوتن متر (GAZ1) تا 3500000 نیوتن متر (GAZ30) شروع می شود.

2. درمان پیشرفته:
هنگامی که سطوح دندانه دنده نیترید یا سفت می شوند، گشتاور نامی را می توان با ضریب 1.3 بالاتر از مشخصات استاندارد افزایش داد و ظرفیت بار را بیشتر افزایش داد.

3. عملکرد سرعت:
مدل‌های کوچک‌تر عملکرد بسیار خوبی در سرعت بالا با سرعت‌های مجاز تا 7100 دور در دقیقه نشان می‌دهند، در حالی که مدل‌های بزرگ‌تر برای عملکرد پرقدرت و سرعت پایین بهینه‌سازی شده‌اند.

4. سازگاری ابعادی:
پشتیبانی از قطرهای مختلف سوراخ شفت (d1، d2، dz) با حداکثر سوراخ 220 میلی متر، سازگار با اکثر اندازه های شفت استاندارد و غیر استاندارد.

صنایع کاربردی گسترده:
به لطف عملکرد قابل اعتماد و مزایای ساختاری، کوپلینگ GAZ به یک انتخاب ارجح در چندین بخش صنعتی تبدیل شده است:

1. تجهیزات سنگین:
به طور گسترده در تجهیزات متالورژی، ماشین آلات معدن، و دستگاه های بالابر و حمل و نقل استفاده می شود و قدرت هسته را به طور موثر منتقل می کند.

2. بنادر و تصفیه آب:
در ماشین آلات جابجایی بندر، تجهیزات تصفیه آب و ماشین آلات کاغذ سازی استفاده می شود و جابجایی را جبران می کند تا عملکرد پایدار طولانی مدت را تضمین کند.

3. حمل و نقل:
به عنوان یکی از اجزای کلیدی سیستم‌های انتقال خودرو، از طریق یک شفت میانی متصل می‌شود تا به انتقال قدرت بدون درز از موتور به انتهای محرکه دست یابد.

تماس با ما

PDF دانلود

PREV: کوپلینگ دنده درام GAP با دیسک ترمز (Q/YG 12008X-2018)
بعدی: کوپلینگ دنده درام GA (Q/YG12006X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

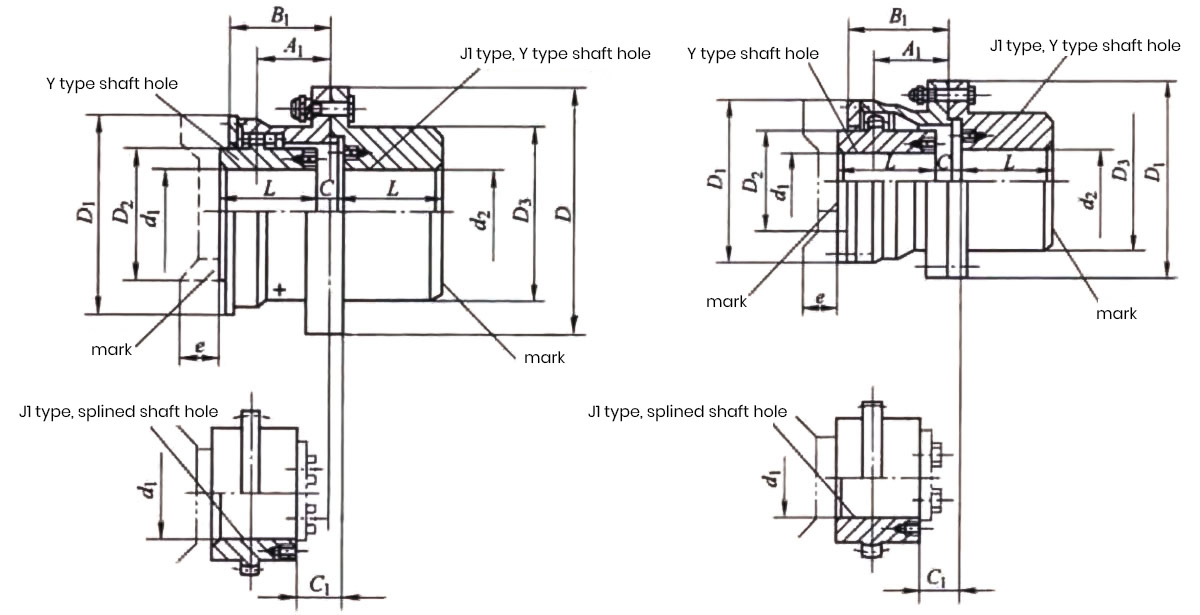

کوپلینگ دنده درام نوع GAZ1-GAZ14 با شفت میانی	کوپلینگ دنده درام نوع GAZ15-GAZ30 با شفت میانی

پارامترهای اساسی و ابعاد اصلی کوپلینگ دنده درام نوع GAZ با شفت میانی

تایپ کنید	گشتاور اسمی Tn/KN.m	سرعت مجاز [n]/r.min- ¹	قطر سوراخ شفت	طول سوراخ شفت L		D	D ₁	D ₂	D ₃	B ₁	A ₁	C	C ₁	e	لحظه اینرسی / کیلوگرم بر متر ²	مقدار گریس / میلی لیتر	توده / کیلوگرم
			d ₁ ، د ₂ ، د _z	Y	J ₁
			میلی متر
GAZ1	800	7100	16،18،19	42	-	125	95	60	80	57	37	24	-	30	0.0084	30	5.4
			20،22،24	52	38							14
			25،28	62	44							6.5
			30,32,35,38	82	60								19
			40,42,45,48,50*	112	84
GAZ2	1400	6300	25،28	62	44	145	120	75	95	67	44	16	-	30	0.018	60	9.2
			30,32,35,38	82	60							8	18
			40,42,45,48,50,55,56*	112	84								19
			60*'	142	107
GAZ3	2800	5900	30,32,35,38	82	60	170	140	95	115	77	53	7	29	30	0.0427	80	16.4
			40,42,45,48,50,55,56	112	84								22
			60,63,65,70*	142	107
GAZ4	5000	5400	32,35,38	82	60	195	165	115	130	89	62	19	42	30	0.076	90	22.7
			40,42,45,48,50,55,56	112	84							8.5
			60,63,65,70,71,75	142	107								22
			80'	172	132
GAZ5	8000	5000	40,42,45,48,50,55,56	112	84	225	183	130	150	99	71	9.5	31	30	0.0149	140	36.2
			60,63,65,70,71,75	142	107								26
			80,85,90	172	132								28
GAZ6	11200	4800	48,50,55,56	112	84	240	200	145	170	109	80	11.5	41	30	0.24	200	46.2
			60,63,65,70,71,75	142	107							9.5	26
			80,85,90,95*	172	132								28
			100*	212	167
GAZ7	15000	4500	60,63,65,70,71,75	142	107	260	230	160	195	122	90	10.5	31	30	0.43	290	68.4
			80,85,90,95	172	132								28
			100,110, 120	212	167
GAZ8	21200	4000	65,70,71,75	142	107	280	245	175	210	132	96	12	41	30	0.61	350	81.1
			80,85,90,95	172	132
			100,110,120*	212	167								28
			130*	252	202
GAZ9	26500	3500	70,71,75	142	107	315	270	200	225	142	104	18	53	30	0.94	370	100.1
			80,85,90,95	172	132							13
			100,110,120*	212	167								30
			130، 140	252	202
GAZ10	42500	3200	80,85,90,95	172	132	345	300	220	250	165	124	14	51	30	1.67	500	14.7
			100,110,120,125	212	167								30
			130,140,150*	252	202								37
			160*	302	242
GAZ11	60000	3000	100,110,120	212	167	380	330	260	285	180	133	14	37	40	2.98	650	206.3
			130,140,150	252	202
			160,170,180	302	242
GAZ12	80000	2600	120	212	167	440	380	290	325	208	158	14	65	40	5.31	1100	284.5
			130,140,150	252	202								37
			160,170,180	302	242
			190200	352	282
GAZ13	112000	2300	140,150	252	202	480	420	320	360	238	182	15	62	40	9.26	1600	402
			160,170,180	302	242								40
			190,200220*	352	282
GAZ14	160000	2100	160,170,180	302	242	520	465	360	420	266	207	16	50	40	15.92	2300	582.2
			190,200,220	352	282								40
			240250	410	330
GAZ15	224000	1900	190,200,220	352	282	580	510	400	450	278	214	17	41	40	25.78	2600	778.2
			240,250,260*	410	330								45
			280*	470	380
GAZ16	355000	1600	200,220	352	282	680	595	465	500	320	250	16.5	65	50	16.89	4100	1071
			240,250,260	410	330							15.5	45
			280,300,320	470	380
GAZ17	400000	1500	220	352	282	720	645	495	530	336	256	17	81	50	60.59	5100	1210
			240,250,260	410	330								46
			280,300,320	470	380
GAZ18	500000	1400	240,250,260	410	330	775	675	520	540	351	262	16.5	53	50	81.75	6000	1475
			280,300,320	470	380								48
			340'	550	450
GAZ19	630000	1300	260	410	330	815	715	560	580	372	280	17	74	50	101.57	6700	1603
			280,300,320	470	380								48
			340,360*	550	450
GAZ20	710000	1200	280,300,320	470	380	855	755	585	600	393	297	20	51	50	140.03	8100	2033
			340,360,380,	550	450
GAZ21	900000	1100	300,320	470	380	915	795	620	640	404	305	20	51	50	183.49	10500	2385
			340,360,380	550	450
			400'	650	540
GAZ22	950000	950	340,360,380	550	450	960	840	665	680	415	316	20	51	60	235.04	14000	2452
			400,420,	650	540
GAZ23	1120000	900	360,380	550	450	1010	890	710	720	435	333	20	51	60	323.16	15000	3332
			400,420,450'	650	540								55
GAZ24	1250000	875	380	550	450	1050	925	730	760	445	342	22	53	60	387.97	16500	3639
			400,420,450,480,	650	540								57
GAZ25	1400000	850	400,420,450,480500*	650	540	1120	970	770	800	465	362	22	58	60	485.96	18000	4073
GAZ26	1600000	825	420,450,480,500	650	540	1160	990	800	850	475	366	22	58	60	573.64	19000	4527
			530،
GAZ27	1800000	800	450,480,500	650	540	1210	1060	850	900	479	369	22	58	70	789.74	23000	5484
			530،560*	800	680
GAZ28	2000000	770	480,500	650	540	1250	1080	890	960	517	402	28	63	70	960.26	24000	6050
			530،560,600,	800	680
GAZ29	2800000	725	500	650	540	1340	1200	960	1010	517	396	28	65	80	1268.98	26000	7090
			530،560,600,630"	800	680								63
GAZ30	3500000	700	560,600,630	800	680	1390	1240	1005	1070	525	403	28	63	80	1822.02	30000	9264
			670*	-	780

توجه:

1. جرم جفت و ممان اینرسی مقادیر تقریبی هستند که با توجه به حداکثر طول سوراخ شفت حداقل قطر سوراخ شفت در هر مدل محاسبه می شوند.
2. D2≥465mm، حلقه 0 آن از یک نوار لاستیکی با مقطع دایره ای استفاده می کند.
3. اندازه سوراخ شفت با علامت "*" در جدول فقط برای انتخاب d2 مناسب است.
4. حداکثر قطر d2 220 میلی متر است.
5. مقدار گشتاور اسمی در جدول، هنگامی که سطح چرخ دنده نیترید شده یا سطح سخت شده است، مقدار گشتاور اسمی در جدول در 1.3. ضرب می شود.
