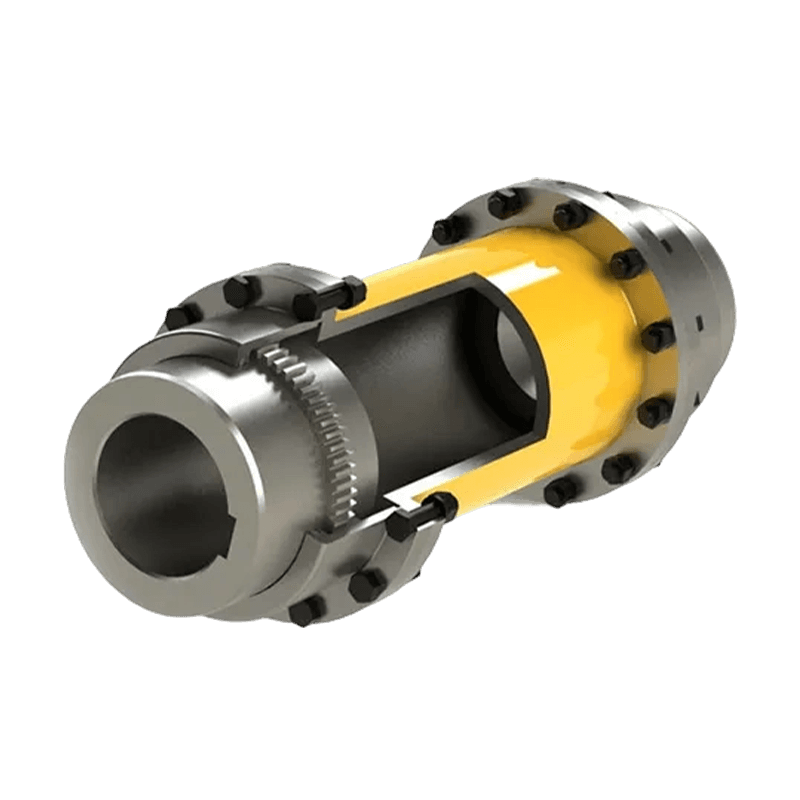

GCT متصل به کوپلینگ چرخ دنده آستین متوسط (Q/YG 13013X-2018)

Name: GCT متصل به کوپلینگ چرخ دنده آستین متوسط (Q/YG 13013X-2018)
Rating: 5 (99 reviews)

نمای کلی محصول: کوپلینگ دنده ای نوع GCT با آستین میانی (شماره استاندارد: Q/YG 13013X-2018) یک راه حل انتقال نیرو با مهندسی دقیق است که برای بهینه سازی انتقال نیروی مکانیکی بین شفت های دوار طراحی شده است.

به عنوان یک کوپلینگ انعطاف پذیر بدون عناصر غیر کشسان، نقش مهمی در کاربردهای صنعتی مختلف که نیاز به انتقال دقیق و مطمئن گشتاور دارند، ایفا می کند.

ویژگی های کلیدی:

1. طراحی نوآورانه درام آستین میانی: این طراحی توانایی کوپلینگ را برای جبران ناهماهنگی محوری، شعاعی و زاویه ای افزایش می دهد، در حالی که به طور موثر استرس روی شفت های متصل را کاهش می دهد، عملکرد صاف تجهیزات را تضمین می کند و سایش را به حداقل می رساند.

2. مواد و دوام برتر: این محصول که با مواد مرغوب تولید می شود، دارای دوام استثنایی، مقاومت در برابر تغییرات شدید دما، محیط های خورنده، و شرایط سنگین است و عمر مفید آن را به میزان قابل توجهی افزایش می دهد.

3. انتقال قدرت با راندمان بالا: این کوپلینگ با مهندسی دقیق به اتصال بدون درز دست می یابد، و برای اطمینان از انتقال گشتاور دقیق و قابل اطمینان، واکنش را به حداقل می رساند و آن را به ویژه برای کاربردهای دقیق مناسب می کند.

4. نصب و نگهداری آسان: طراحی محصول سهولت کار کاربر را در اولویت قرار می دهد و فرآیند مونتاژ را ساده می کند. نیازهای تعمیر و نگهداری آن بسیار کم است و به بهبود هزینه کلی کمک می کند.

5. انعطاف پذیری و تطبیق پذیری بالا: این کوپلینگ دارای سازگاری گسترده، سازگاری با قطرها و انواع مختلف شفت و مناسب برای محیط های صنعتی متنوع است.

انواع پیکربندی: دو فرم ساختاری اصلی، نوع I و نوع II، برای تطبیق با طول های مختلف نصب و فضای مورد نیاز موجود است.

تماس با ما

PDF دانلود

PREV: کوپلینگ دنده درام نصب عمودی GCC (Q/YG 13014X-2018)
بعدی: جفت دنده درام GCP با دیسک ترمز (Q/YG 13012X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

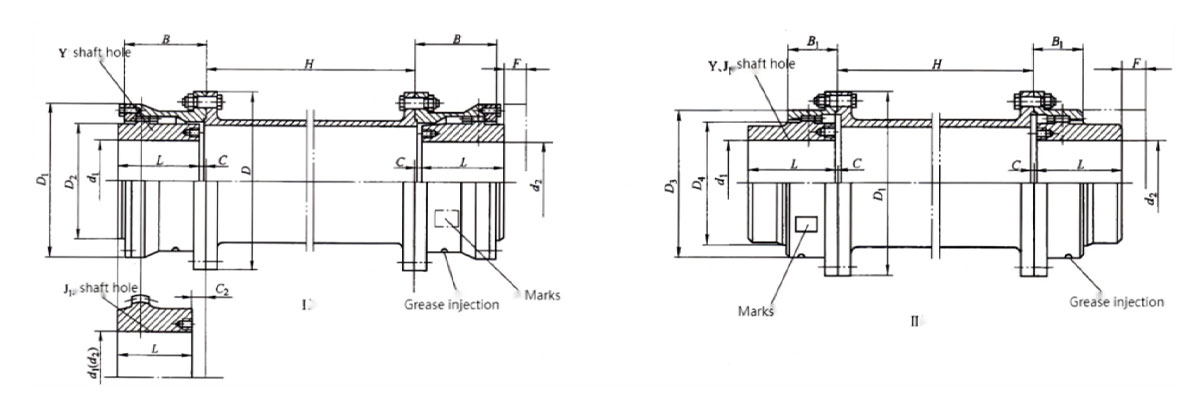

پارامترهای اساسی و ابعاد اصلی کوپلینگ نوع GCT با چرخ دنده درام آستین وسط

تایپ کنید	گشتاور اسمی Tn/KN·m	قطر سوراخ شفت d1,d2	طول سوراخ شفت L		D	D1	D2	D3	D4	B	B1	F	H دقیقه	C		C2	جرم / کیلوگرم		ممان اینرسی /kg·m²		گریس/کیلوگرم
			Y	J1										Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
GCT1	800	1214	32	—	122	115	98	88	60	58	50	30	75	30	—	—	5.66	4.86	0.008	0.0063	0.085	0.04
		16،18،19	42	—										20	14	—
		20،22،24	52	—										10	4	—
		25،28	62	44										3	3	18
		30,32,35,38	82	60												12
		40،42	112	84												12
GCT2	1400	22،24	52	—	150	145	118	108	77	68	52	30	80	20	4	—	9.78	7.48	0.0021	0.0016	0.09	0.06
		25،28	62	—										10	3	—
		30,32,35,38	82	60										3		16
		40،42,45,48,50,55,56	112	84
GCT3	2800	22،24	52	—	170	165	140	125	90	80	54	30	80	33	7	—	16.7	12.2	0.047	0.033	0.17	0.1
		25،28	62	—										23	3
		30,32,35,38	82	60										3		25
		40،42,45,48,50,55,56	112	84												16
		60،63	142	107
GCT4	5000	30,32,35,38	82	—	200	195	160	145	112	90	58	30	100	13	3	—	25.6	19.6	0.098	0.073	0.25	0.15
		40،42,45,48,50,55,56	112	84										3		17
		60،63,65,70,71,75	142	107
		80	172	132
GCT5	8000	30,32,35,38	82	—	225	215	180	168	128	100	63	30	100	23	3	—	35	26.1	0.175	0.126	0.35	0.22
		40،42,45,48,50,55,56	112	84										3		19
		60،63,65,70,71,75	142	107
		80,85,90	172	132
GCT6	11200	32,35,38	82	—	245	230	200	185	145	112	67	30	100	35	5	—	51.6	38	0.295	0.213	0.4	0.29
		40،42,45,48,50,55,56	112	—										5		—
		60،63,65,70,71,75	142	107												20
		80,85,90,95	172	132
		100	212	167
GCT7	16000	32,35,38	82	—	272	265	230	210	160	122	74	30	120	45	5	—	68.6	45	0.53	0.35	0.6	0.44
		40،42,45,48,50,55,56	112	—										15		—
		60،63,65,70,71,75	142	107										5		20
		80,85,90,95	172	132
		100110	212	167
GCT8	22400	55,56	112	—	290	272	245	225	176	136	81	30	120	29	5	—	79.5	55.8	0.71	0.46	0.75	0.55
		60،63,65,70,71,75	142	107										5		34
		80,85,90,95	172	132												20
		1.0011E 11	212	167
GCT9	28000	65,70,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80,85,90,95	172	132												28
		100,110,120,125	212	167
		130,140	252	202
GCT10	45000	75	142	一	355	340	300	280	225	165	98	30	155	28	5	—	158.8	121.8	1.87	1.54	1.3	0.9
		80,85,90,95	172	132										5		38
		100,110,120,125	212	167												28
		130,140,150	252	202
		160	302	242
GCT11	63000	85,90,95	172		412	385	345	325	256	180	112	40	175	15	8	—	216.6	169.6	3.71	2.82	1.6	1.23
		100,110,120,125	212	167										8		32
		130,140,150	252	202
		160,170,180	302	242
GCT12	90000	120,125	172	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	4.84	2.6	1.9
		130,140,150	212	202												32
		160,170,180	252	242
		190200	302	282
GCT13	125000	140,150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	7.9	3.3	2.4
		160,170,180	302	242												32
		190200,220	352	282
GCT14	180000	160,170,180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190200,220	352	282												10
		240,250,260	410	330
GCT15	250000	160,170,180	302	242	580	—	488	—	400	280	—	50	240	10	—	43	684.5	—	25.25	—	5	—
		190200,220	352	282												32
		240,250,260	410	330												10
		280	470	380
GCT16	315000	180	302	242	650	—	560	—	440	300	—	50	240	12	—	63	948.2	—	43.7	—	7	—
		190200,220	352	282												32
		240,250,260	410	330												12
		280300	470	380
GCT17	400000	200,220	352	282	690	—	600	—	460	325	—	50	280	12	—	48	1059	—	57.37	—	8	—
		240,250,260	410	330												12
		280300,320	470	380
GCT18	500000	220	352	282	750	—	650	—	510	350	—	60	280	12	—	73	1399	—	59.37	—	10	—
		240,250,260	410	330												12
		280300,320	470	380
		340,360	550	450
GCT19	630000	240,250,260	410	330	775	—	690	—	595	372	—	60	350	12	—	12	1544	—	110.2	—	11	—
		280300,320	470	380
		340,360,380	550	450
GCT20	800000	260	410	330	825	—	730	—	580	392.5	—	60	350	14		14	2099	—	166.1	—	13	—
		280300,320	470	380
		340,360,380	550	450
		400	650	540
GCT21	900000	280300,320	470	380	925	—	825	—	620	405	—	60	350	14	—	14	2482	—	244.7	—	20	—
		340,360,380	550	450
		400,420,440	650	540
GCT22	1000000	320	470	380	950	—	850	—	665	410	—	60	400	14	—	14	2797	—	299.2	—	26	—
		340,360,380	550	450
		400,420,440,450,460	650	540
GCT23	1120000	360,380	550	450	1030	—	900	—	710	440	—	60	400	14	—	14	3183	—	388.8	—	29	—
		400,420,440,450,460,480,500	650	540
GCT24	1400000	380	550	450	1060	—	925	—	730	450	—	70	400	16	—	16	3801	—	482	—	32	—
		400,420,440,450,460,480,500	650	540
		520	800	680
