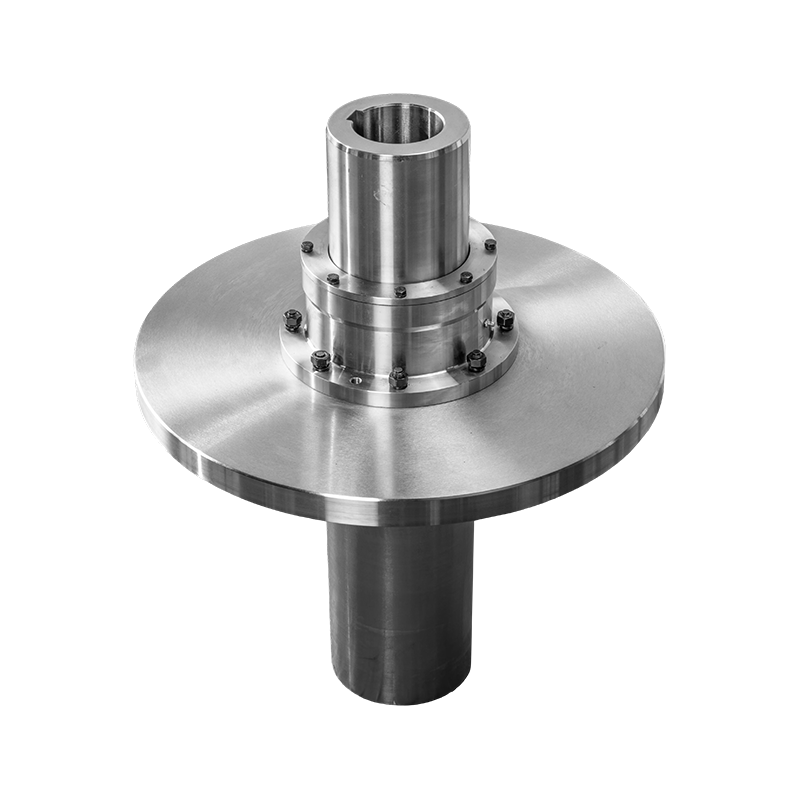

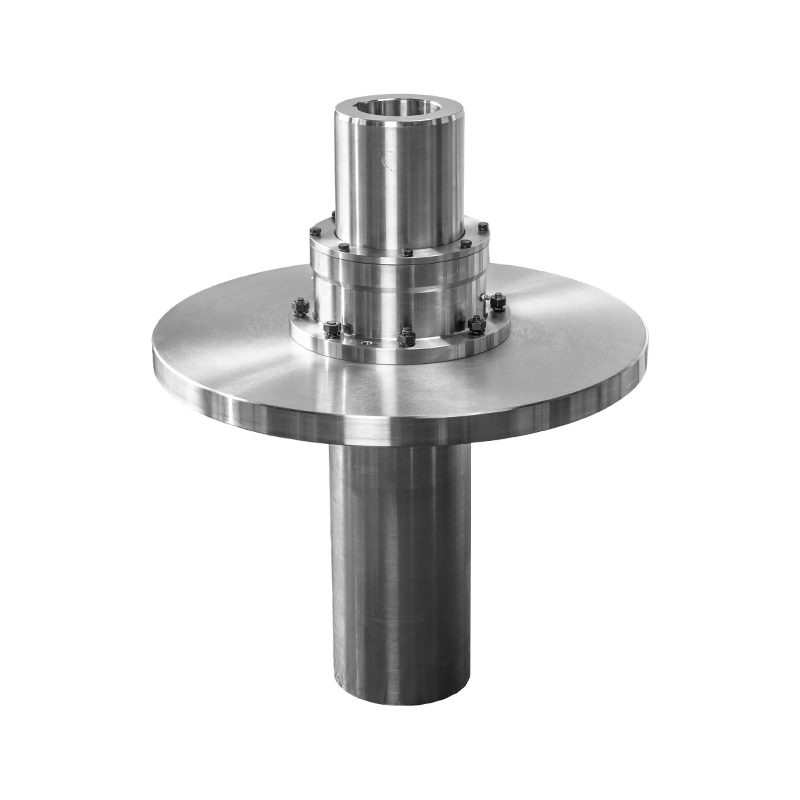

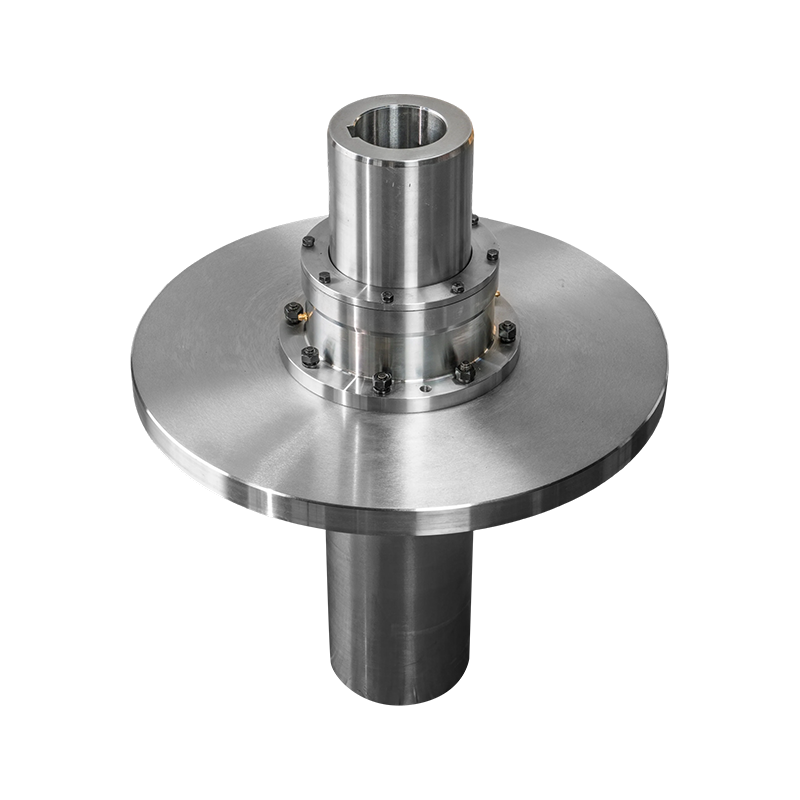

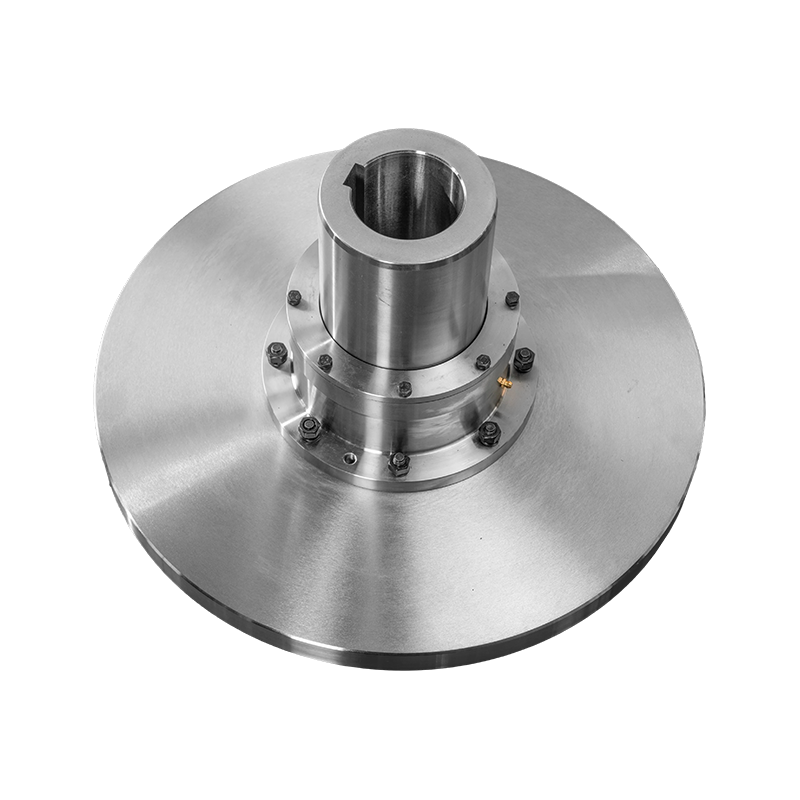

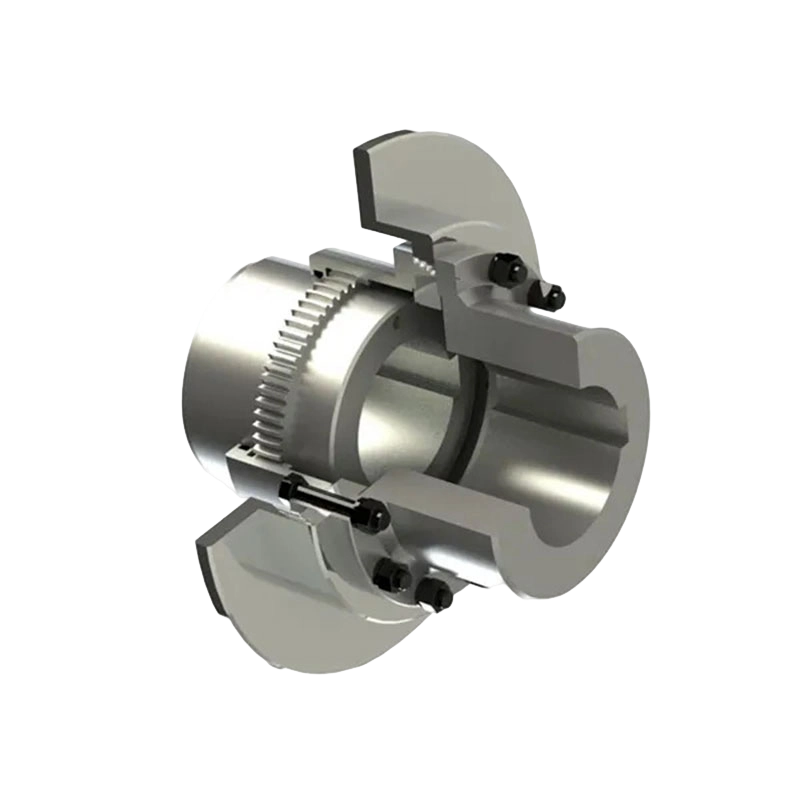

جفت دنده درام GCP با دیسک ترمز (Q/YG 13012X-2018)

Name: جفت دنده درام GCP با دیسک ترمز (Q/YG 13012X-2018)
Rating: 5 (99 reviews)

نمای کلی محصول: کوپلینگ دنده درام نوع GCP با دیسک ترمز (استاندارد: Q/YG 13012X-2018) نشان دهنده درجه بالایی از یکپارچگی در فناوری مدرن انتقال قدرت است. این فناوری انتقال دنده درام سنگین را با عملکرد ترمز دیسکی ادغام می کند. این طراحی هیبریدی نه تنها انتقال نیرو بسیار کارآمد را تضمین می کند، بلکه ایمنی افزایش یافته و قابلیت توقف اضطراری دقیق را برای سیستم های قدرت صنعتی پیچیده فراهم می کند.

عملکردها و مزایا اصلی:

1. ادغام دوگانه گیربکس و ترمز: این محصول هر دو عملکرد انتقال نیرو و ترمز اضطراری را در یک جزء واحد انجام می دهد. این راه حل یکپارچه به طور قابل توجهی استفاده از فضا را بهینه می کند و نصب را در محیط های مختلف صنعتی ساده می کند.

2. ظرفیت بار و گشتاور برتر: با بهره گیری از مزایای ذاتی ساختار چرخ دنده درام، این سری دارای چگالی گشتاور بسیار بالایی است که به راحتی نیازهای سختگیرانه ماشین آلات سنگین را که تحت بارهای زیاد مداوم کار می کنند برآورده می کند.

3. کنترل حرکت دقیق: دیسک ترمز یکپارچه به اپراتورها اجازه می دهد تا حرکت چرخشی ماشین را دقیقاً کنترل کنند و از پاسخ سریع و ایمن سیستم قدرت اطمینان حاصل کنند، چه برای تنظیم سرعت در حین کار عادی یا ترمز فوری در شرایط اضطراری.

4. قابلیت اطمینان بالا در شرایط فوق العاده: ساختار قوی و مواد با کیفیت بالا کل دستگاه به طور خاص برای محیط های صنعتی خشن طراحی شده است. دوام آن فرکانس تعمیر و نگهداری بسیار کم را در طول عملیات طولانی مدت تضمین می کند، و تا حد زیادی باعث بهبود عملکرد سیستم و بهره وری کلی می شود.

اصل کار: تحت شرایط عملیاتی معمولی، کوپلینگ به طور موثر گشتاور را بین دو شفت از طریق مش بندی دقیق دنده به شکل درام منتقل می کند و جریان برق صاف را تضمین می کند. هنگامی که سیستم فرمان ایست را دریافت می کند یا وارد حالت اضطراری می شود، دیسک ترمز مداخله می کند و از طریق اصطکاک، گشتاور ترمز قدرتمندی ایجاد می کند و باعث می شود که قطعات در حال چرخش به سرعت و به صورت کنترل شده تا توقف کامل کند شوند.

مشخصات فنی کلیدی: سری GCP مدل‌های مختلفی (GCP1 تا GCP14) را برای برآوردن نیازهای مختلف گشتاور ارائه می‌کند:

1. گشتاور اسمی (T _n ): محدوده وسیعی از 800 N·m تا 180000 N·m را پوشش می دهد.

2. سرعت مجاز ([n]): حداکثر 4000 دور در دقیقه (بسته به مدل).

3. مشخصات دیسک ترمز (D ₀ ): انواع قطر دیسک استاندارد از 315 میلی متر تا 1000 میلی متر را ارائه می دهد.

4. اتصال سوراخ شفت: از انواع اتصالات سوراخ شفت مانند Y، J1 و Z1 پشتیبانی می کند و با طیف گسترده ای از قطر شفت سازگار است.

سناریوهای کاربردی در صنعت:

1. ماشین آلات صنعتی سنگین: مانند سنگ شکن ها، میکسرهای بزرگ و اکسترودرها که نیاز به انتقال قابل اعتماد و حفاظت ایمنی اضطراری دارند.

2. سیستم های حمل و نقل مواد: در نوار نقاله ها، وینچ ها و جرثقیل ها برای کنترل دقیق بار استفاده می شود.

3. تجهیزات معدن: در سیستم های انتقال معدن و ماشین آلات حفاری در محیط های شدید عملکرد عالی دارد.

4. سیستم های نیروی محرکه دریایی: برای اتصال موتورها و شفت پروانه، ادغام عملکردهای ترمز اضطراری برای افزایش انعطاف پذیری عملیاتی و ایمنی استفاده می شود.

ویژگی های طراحی سازه: این محصول از ساختار دیسک ترمز از نوع کارتریج استفاده می کند و به پورت تزریق روغن اختصاصی برای نگهداری آسان روانکاری بدون جدا کردن بدنه اصلی مجهز شده است. ضخامت، افست و ابعاد نصب دیسک ترمز همه به دقت محاسبه شده اند تا از تطابق دقیق با مدل های مختلف ترمز دیسکی اطمینان حاصل شود.

تماس با ما

PDF دانلود

PREV: GCT متصل به کوپلینگ چرخ دنده آستین متوسط (Q/YG 13013X-2018)
بعدی: جفت دنده درام GCL با چرخ ترمز (Q/YG 13011X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

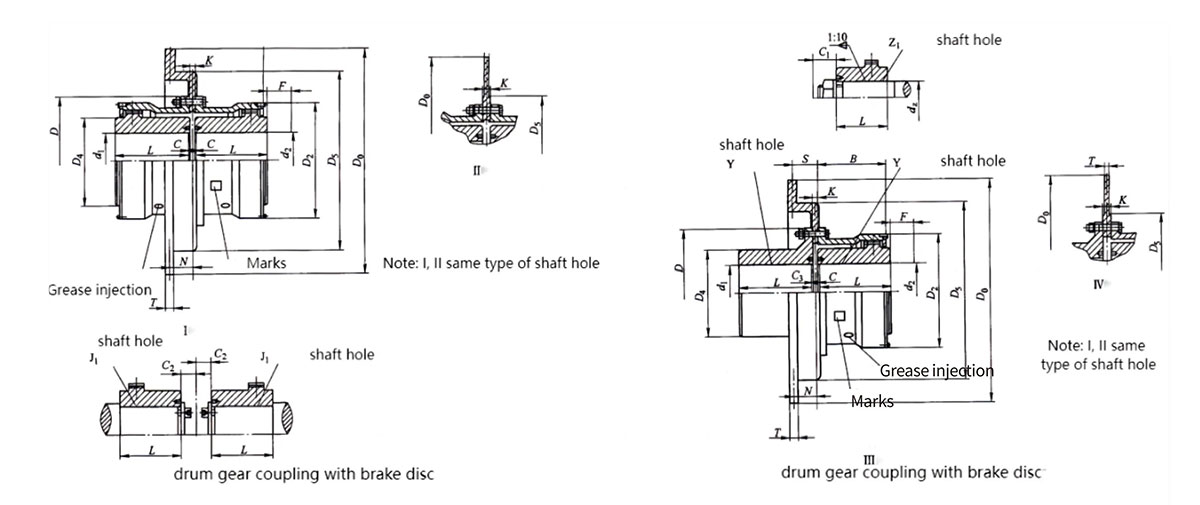

پارامترهای اساسی و ابعاد اصلی کوپلینگ دنده درام نوع GCP با دیسک ترمز

تایپ کنید	گشتاور اسمی Tn/KN.m	سرعت مجاز [n]/r.min- ¹	قطر سوراخ شفت	سوراخ شفت طول L		D _o	D	D ₂	D ₄	B	F	N	C	C ₁	C ₂	C ₃	توده / کیلوگرم	لحظه اینرسی / کیلوگرم.m ²	گریس / کیلوگرم
			d ₁ ، د ₂ ، د _z	Y	J ₁ ، ز ₁
GCP1	800	4000	12،14	32	-	315	122	98	60	58	30	38	30	-	-	2	5.62	0.0078	0.11
			16،18،19	42	-								20	-	-
			20،22،24	52	-								10	-	-
			25،28	62	44								3	19	18
			30,32,35,38	82	60									23	12
			40،42	112	84									29	12
GCP2	1400	4000	22،24	52	-	315	150	118	77	68	30	38	20	-	-	2	9.65	0.022	0.12
			25،28	62	-								10	-	-
			30,32,35,38	82	60								3	23	16
			40،42,45,49,50,55,56	112	84									29
GCP3	2900	4000	22،24	52	-	355	170	140	90	80	30	49	33	-	-	2	16.6	0.047	0.2
			25،28	62	-								23	-	-
			30,32,35,38	82	60								3	23	25
			40،42,45,48,50,55,56	112	84									29	16
			60،63	142	107									36
GCP4	5000	3000	30,32,35,38	82	-	400 450 500	200	160	112	90	30	45	13	-	-	3	25.3	0.098	0.28
			40،42,45,48,50,55,56	112	84								3	29	17
			60.63،65،70،71،75	142	107									36
			80	172	132									41
GCP5	8000	2500	30,32,35,38	82	-	400 450 500	225	180	128	100	30	45	23	-	-	3	34.7	0.174	0.45
			40،42,45,48,50,55,56	112	84								3	29	19
			60،63,65,70,71,75	142	107									36
			80,85,90	172	132									41
GCP6	11200	2000	32,35,38	82	-	450 500 560 630	245	200	145	112	30	44	35	-	-	3	51.3	0.293	0.65
			40،42,45,48,50,55,56	112	-								5	-	-
			60.63،65،70،71،75	142	107									30	20
			80,85,90,95	172	132									43
			100	212	167									48
GCP7	16000	1700	32,35,38	82	-	450 500 560 630 710	272	230	160	122	30	44	45	-	-	3	68	0.53	0.8
			40،42,45,48,50,55,56	112	-								15	-	-
			60،63,65,70,71,75	142	107								5	38	20
			80,85,90,95	172	132									43
			100,110	212	167									48
GCP8	22400	1700	55,56	112	-	500 560 630 710	290	245	176	136	30	44	29	-	-	3	79	0.71	0.95
			60،63,65,70,71,75	142	107								5	38	34
			80,85,90,95	172	132									43	20
			100,110	212	167									48
GCP9	28000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132									43	28
			100,110,120,125	212	167									48
			130,140	252	202									53
GCP10	45000	1600	75	142	-	630 710 800	355	300	225	165	30	58	28	-	-	3	159	1.74	1.6
			80,85,90,95	172	132								5	43	38
			100,110,120,125	212	167									48	28
			130,140,150	252	202									53
			160	302	242									63
GCP11	63000	1400	85,90,95	172	-	710 800 900	412	345	256	180	40	58	15	-	-	4	215	3.67	2
			100,110,120,125	212	167								8	51	32
			130,140,150	252	202									56
			160,170,180	302	242									66
GCP12	90000	1400	120,125	212	167	710 800 900	440	375	288	207	40	58	8	51	45	4	303	6.4	3.4
			130,140,150	252	202									56	32
			160,170,180	302	242									66
			190200	352	282									76
GCP13	125000	1400	140,150	252	202	800 900	490	425	320	235	50	58	8	56	38	4	391	10.45	4.4
			160,170,180	302	242									66	32
			190200,220	352	282									76
GCP14	180000	1200	160,170,180	302	242	900 1000	545	462	362	265	50	65	10	68	32	4	523	17.48	6.6
			190200,220	352	282									78
			240,250,260	410	330									-	10

توجه:

1. جرم و ممان اینرسی مقادیر تقریبی است که با توجه به قطر سوراخ شفت Y شکل بزرگترین سوراخ شفت محاسبه می شود و چرخ ترمز محاسبه نمی شود. جرم چرخ ترمز در جدول "اندازه اصلی، جرم و ممان اینرسی چرخ ترمز" نشان داده شده است.

2. حداکثر قطر سوراخ شفت شفت مخروطی تا 220 میلی متر.

3. مقادیر C، Gand C2 قطرهای مختلف چرخ ترمز مقادیر جدول به اضافه K/2 است و مقادیر K در جدول اندازه اصلی، جرم و ممان اینرسی دیسک ترمز نشان داده شده است.

4. N=5-K/2; مقادیر S و Kareshownin Table4-21. مقدار Nin در جدول زمانی که قطر دیسک ترمز بزرگترین باشد، مقدار محاسبه شده است.

اندازه اصلی دیسک ترمز، جرم، ممان اینرسی

قطر چرخ ترمز انجام دهید	T	K	S	D5max		جرم / کیلوگرم		ممان اینرسی l/kg·m²
قطر چرخ ترمز انجام دهید	T	K	S	Ⅰ، Ⅲ	Ⅱ، Ⅳ	Ⅰ، Ⅲ	Ⅱ، Ⅳ	Ⅰ، Ⅲ	Ⅱ، Ⅳ
315	15	10	42	180	155	8.5	6.7	0.116	0.110
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.320	0.287
450	15	16	54	305	280	19.7	15.6	0.550	0.462
500	15	18	54	325	295	25	20	0.830	0.712
560	15	18	54	350	320	30.7	25.6	1.280	1.127
630	15	20	54	400	360	38.8	33	2.060	1.826
710	15	20	54	480	450	46.5	39.4	3.320	2.912
800	15	24	70	540	500	67.8	52.7	5.870	4.810
900	15	24	70	600	560	86.6	70.3	9.300	7.852
1000	20	30	80	620	560	128.8	115.1	17.4	15.650

توجه:

1. جرم و گشتاور اینرسی مقادیر تقریبی است که با توجه به قطر سوراخ شفت Y شکل بزرگترین سوراخ شفت محاسبه می شود و چرخ ترمز محاسبه نمی شود. جرم چرخ ترمز در جدول "اندازه اصلی، جرم و گشتاور اینرسی چرخ ترمز" نشان داده شده است.

2. حداکثر قطر سوراخ شفت شفت مخروطی تا 220 میلی متر.

3. مقادیر C، G و C2 قطرهای مختلف چرخ ترمز، مقادیر جدول به اضافه K/2 است و مقادیر K در جدول "اندازه اصلی، جرم و گشتاور اینرسی دیسک ترمز" نشان داده شده است.

4.N=5-K/2; مقادیر S و K در جدول 4-21 نشان داده شده است. مقدار N در جدول مقدار محاسبه شده زمانی است که قطر دیسک ترمز بزرگترین باشد.
