جفت دنده درام GCL با چرخ ترمز (Q/YG 13011X-2018)

Name: جفت دنده درام GCL با چرخ ترمز (Q/YG 13011X-2018)
Rating: 5 (99 reviews)

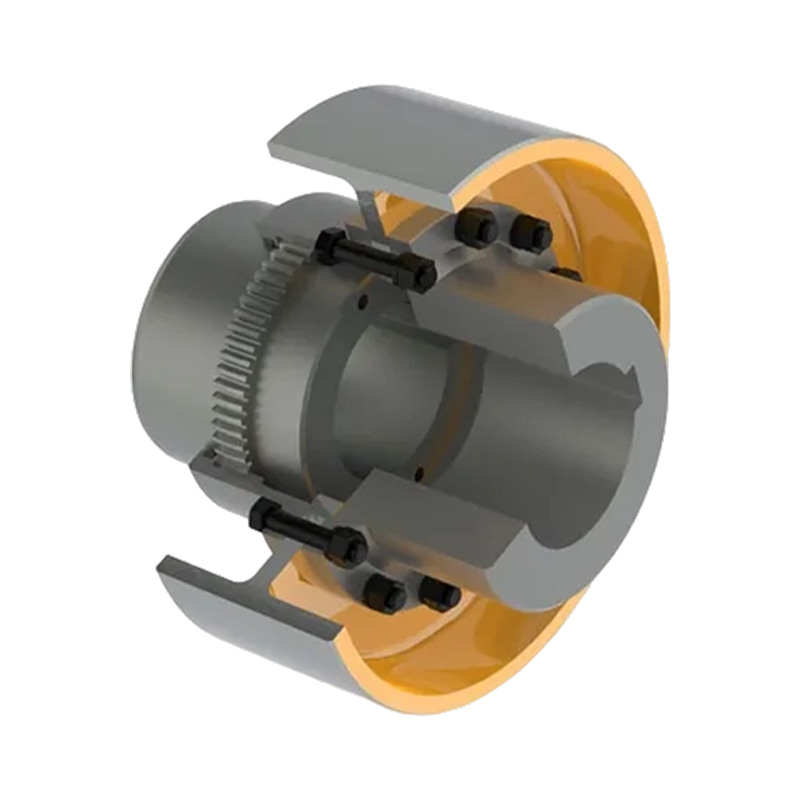

نمای کلی محصول: کوپلینگ دنده درام نوع GCL با چرخ ترمز (استاندارد: Q/YG 13011X-2018) یک راه حل مبتکرانه انتقال است که کاملاً فناوری انتقال دنده درام با راندمان بالا را با عملکرد ترمز ادغام می کند. این کوپلینگ ضمن دستیابی به انتقال گشتاور بالا، قابلیت کنترل دقیق و کاهش سرعت/توقف حرکت چرخشی تجهیزات صنعتی را از طریق ساختار چرخ ترمز یکپارچه خود فراهم می کند.

ویژگی های اصلی طراحی:

1. انتقال و ترمز یکپارچه: این سیستم به طور یکپارچه راندمان انتقال یک کوپلینگ دنده را با عملکرد کنترل چرخ ترمز ادغام می کند و راه حلی جامع برای انتقال نیرو و کنترل حرکت در ماشین آلات صنعتی سنگین ارائه می دهد.

2. چرخ دنده های درام با کارایی بالا: بخش دنده داخلی از مواد با استحکام بالا مانند فولاد آلیاژی ساخته شده است که دارای انعطاف پذیری عالی برای جبران موثر ناهماهنگی محوری (شعاعی، محوری و زاویه ای) است، در نتیجه بار تنش روی تجهیزات متصل را کاهش می دهد.

3. کنترل دقیق ترمز: طراحی چرخ ترمز یکپارچه به تجهیزات اجازه می دهد تا بر اساس الزامات عملیاتی یا ایمنی به سرعت سرعت خود را کاهش دهند یا کاملاً متوقف شوند و ایمنی و انعطاف پذیری سیستم انتقال را به طور قابل توجهی افزایش دهند.

4. اشکال ساختاری متنوع: همانطور که در نقشه های فنی نشان داده شده است، این سری دو ترتیب ساختاری اصلی را ارائه می دهد: GCL-I و GCL-II، برای انطباق با فضا و نیازهای مختلف نصب.

5. سیستم روانکاری راحت: محفظه مجهز به یک پورت تزریق روغن اختصاصی برای نگهداری آسان روانکاری معمولی است که از قابلیت اطمینان طولانی مدت دندانه های دنده اطمینان می دهد.

6. مشخصات فنی و پارامترها: کوپلینگ‌های سری GCL مشخصات مختلفی از GCL1 تا GCL14 را پوشش می‌دهند و طیف وسیعی از نیازهای گشتاور صنعتی را برآورده می‌کنند:

1. گشتاور اسمی (T _n ): محدوده وسیع، از 800 N·m تا 180000 N·m.

2. سرعت مجاز ([n]): حداکثر 4000 دور در دقیقه (بسته به مشخصات).

3. قطر چرخ ترمز (D ₀ ): انواع مختلفی از اندازه های استاندارد چرخ ترمز موجود است که قطر آنها از 160 میلی متر تا 800 میلی متر است.

4. سازگاری با سوراخ شفت: از انواع سوراخ شفت مانند Y، J1 و Z1 با طیف گسترده ای از قطر شفت سازگار (حداقل 12 میلی متر، حداکثر تا 260 میلی متر) پشتیبانی می کند.

ارزش و فیلدهای کاربردی: این محصول به دلیل ترکیبی از گیربکس های سنگین و ویژگی های ترمز دقیق، انتخابی ایده آل برای تجهیزات در زمینه های زیر با الزامات بسیار بالا برای ایمنی و دوام است:

1. سیستم های انتقال: مانند ترمز محرک و اضطراری تسمه نقاله بزرگ.

2. ماشین آلات سنگین: از جمله سنگ شکن، میکسر، آسیاب و غیره.

3. تجهیزات تخصصی صنعت: به طور گسترده در صنایع متالورژی، معدن، بالابر، بندر، و ماشین آلات حفاظت از آب استفاده می شود.

نصب و نگهداری: این کوپلینگ دارای طراحی کاربر پسند است که فرآیند نصب را ساده می کند و هدف آن به حداقل رساندن خرابی تجهیزات است. بازرسی‌های بصری منظم و پر کردن گریس می‌تواند به طور موثری عمر سیستم را افزایش داده و هزینه‌های عملیاتی کلی را کاهش دهد.

تماس با ما

PDF دانلود

PREV: جفت دنده درام GCP با دیسک ترمز (Q/YG 13012X-2018)
بعدی: جفت دنده درام GC (Q/YG 13010X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

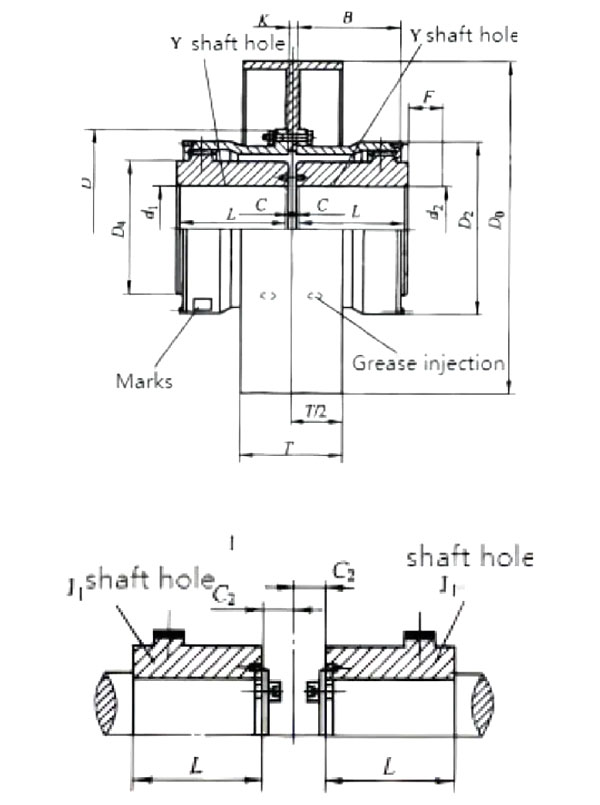

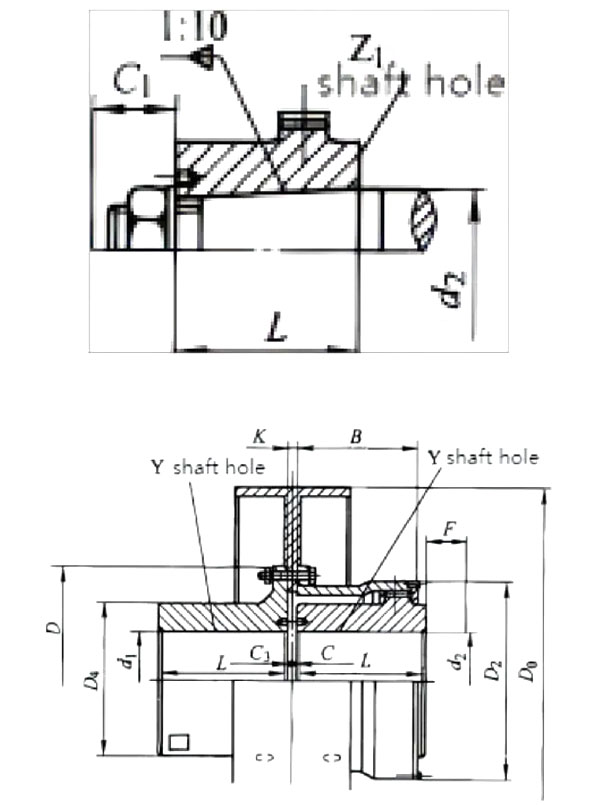

کوپلینگ دنده درام نوع GCL-I با چرخ ترمز	کوپلینگ دنده درام نوع GCL-Il با چرخ ترمز

پارامترهای اساسی و ابعاد اصلی کوپلینگ دنده درام نوع GCL با چرخ ترمز

تایپ کنید	اسمی گشتاور Tn/KN.m	مجاز است سرعت [n]/r.min-1	سوراخ شفت قطر d ₁ ، د ₂ ، د _z	سوراخ شفت طول L		D₀	D	D2	D4	B	F	C	C1	C2	C₃	توده / کیلوگرم	لحظه از اینرسی / کیلوگرم·m²	گریس / کیلوگرم
				Y	J1، Z1
GCL1	800	4000	12،14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16،18،19	42	—							20	—	—
			20،22،24	52	—							10	—	—
			25،28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40،42	112	84								29	12
GCL2	1400	4000	22،24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25،28	62	—							10	—	—
			30,32,35,38	82	60							3	23	16
			40،42,45,48,50,55,56	112	84								29
GCL3	2800	4000	22،24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25،28	62	—							23	—	—
			30,32,35,38	82	60							3	23	16
			40،42,45,48,50,55,56	112	84								29
			60,63	142	107								36
GCL4	5000	3000	30,32,35,38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40،42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
GCL5	8000	3000	30,32,35,38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40،42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								41
GCL6	11200	3000	32,35,38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40،42,45,48,50,55,56	112	—							5	—	—
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
GCL7	16000	2500	32,35,38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40،42,45,48,50,55,56	112	—							15	—	—
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100,110	212	167								48
GCL8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100,110,120,125	212	167								48
GCL9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100,110,120,125	212	167								48
			130,140	252	202								53
GCL10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100,110,120,125	212	167								48	28
			130,140,150	252	202								53
			160	302	242								63
GCL11	63000	1700	85,90,95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100,110,120,125	212	167							8	51	32
			130,140,150	252	202								56
			160,170,180	302	242								66
GCL12	90000	1700	120,125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130,140,150	252	202								56	32
			160,170,180	302	242								66
			190200	352	282								76
GCL13	125000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160,170,180	302	242								66	32
			190200,220	352	282								76
GCL14	180000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190200,220	352	282								78
			240,250,260	410	330								—	10
