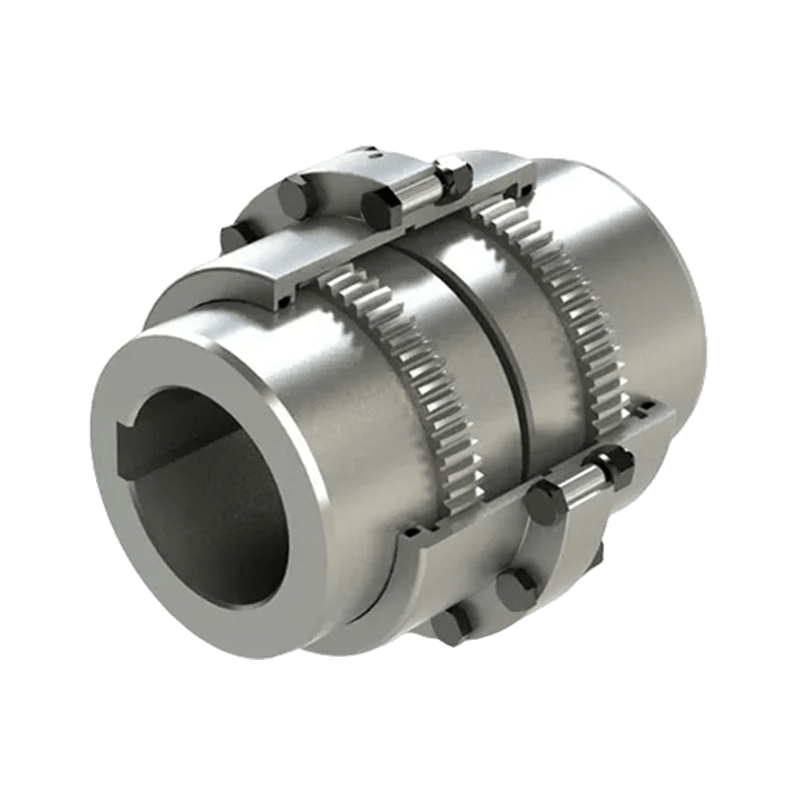

جفت دنده درام GC (Q/YG 13010X-2018)

Name: جفت دنده درام GC (Q/YG 13010X-2018)
Rating: 5 (99 reviews)

نمای کلی محصول: کوپلینگ دنده درام نوع GC (استاندارد: Q/YG 13010X-2018) یک دستگاه انتقال مکانیکی قوی و کارآمد است که به طور خاص برای انتقال گشتاور بین دو شفت طراحی شده و در عین حال انحرافات شعاعی، محوری و زاویه ای را جبران می کند. این محصول به دلیل قابلیت اطمینان و دوام برتر به طور گسترده در کاربردهای صنعتی مختلف مورد استفاده قرار می گیرد که به دقت انتقال گشتاور بسیار بالایی نیاز دارند.

ویژگی های کلیدی:

1. ظرفیت بار بالا: این کوپلینگ با مهندسی دقیق می تواند بارهای گشتاور بسیار بالا را تحمل کند و برای محیط های صنعتی سنگین مانند معادن، کارخانه های فولاد و تولید برق ایده آل است.

2. انعطاف پذیری عالی: طراحی منعطف منحصر به فرد آن امکان جابجایی زاویه ای، موازی و محوری بین دو شفت را فراهم می کند و به طور موثر استرس بر تجهیزات متصل را کاهش می دهد و خطر خرابی زودرس تجهیزات را به حداقل می رساند.

3. ساختار مقاوم و بادوام: ساخته شده از فولاد یا مواد آلیاژی با کیفیت بالا، می تواند در شرایط سخت دماهای شدید، محیط های خورنده و ارتعاشات شدید به طور پایدار عمل کند.

4. نصب و نگهداری آسان: فرآیند نصب ساده و شهودی است و راه اندازی سریع را تسهیل می کند. در همین حال، طراحی قوی آن الزامات تعمیر و نگهداری را به حداقل می رساند و به طور موثر زمان خرابی را کاهش می دهد و هزینه های عملیاتی را کاهش می دهد.

5. قابلیت تعویض عالی: کوپلینگ‌های نوع GC معمولاً به گونه‌ای طراحی می‌شوند که با مارک‌های دیگر قابل تعویض باشند و امکان ارتقا یا جایگزینی تجهیزات را بدون تغییرات قابل‌توجه فراهم کنند.

طراحی سازه: کوپلینگ های نوع GC از پروفیل های دندانی داخلی و خارجی با ماشین کاری دقیق استفاده می کنند.

1. پیکربندی سوراخ شفت: از انواع سوراخ شفت، از جمله Y، J1، Z1، و غیره پشتیبانی می کند تا با الزامات مختلف اتصال انتهای شفت صنعتی سازگار شود.

2. سیستم روانکاری: محفظه با سوراخ های تزریق روغن اختصاصی طراحی شده است تا از روانکاری کافی سطوح دندان اطمینان حاصل شود و عمر مفید آن افزایش یابد.

4. روش اتصال: از پیچ و مهره های با استحکام بالا برای اتصال ایمن دو نیمه کوپلینگ استفاده می شود که در نتیجه ساختاری فشرده و پایدار ایجاد می شود.

مشخصات فنی: سری کوپلینگ‌های GC طیف وسیعی از اندازه‌ها (GC1 تا GC24) از کوچک تا بزرگ را پوشش می‌دهد و نیازهای انتقال در مقیاس‌های مختلف را برآورده می‌کند:

1. گشتاور اسمی (T _n ): محدوده از 800 N·m تا 1,400,000 N·m.

2. سرعت مجاز ([n]): حداکثر 7500 دور در دقیقه (بسته به مدل).

3. قطر شفت قابل اجرا (د ₁ ، د ₂ ، د _z ): مناسب برای شفت هایی با قطرهای 12 میلی متر تا 520 میلی متر.

کاربردهای معمولی: به دلیل عملکرد بالا، کوپلینگ های دنده درام نوع GC به طور گسترده در سیستم های انتقال مکانیکی در صنایع زیر استفاده می شود:

تجهیزات متالورژی و ماشین آلات معدن

ماشین آلات بالابر و بندر

تجهیزات حفاظت از آب و ماشین آلات کاغذ سازی

درایوهای کمپرسور، پمپ و توربین

تماس با ما

PDF دانلود

PREV: جفت دنده درام GCL با چرخ ترمز (Q/YG 13011X-2018)
بعدی: نوع GAPK با کوپلینگ چرخ دنده درام دیسکی (Q/YG 12009X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

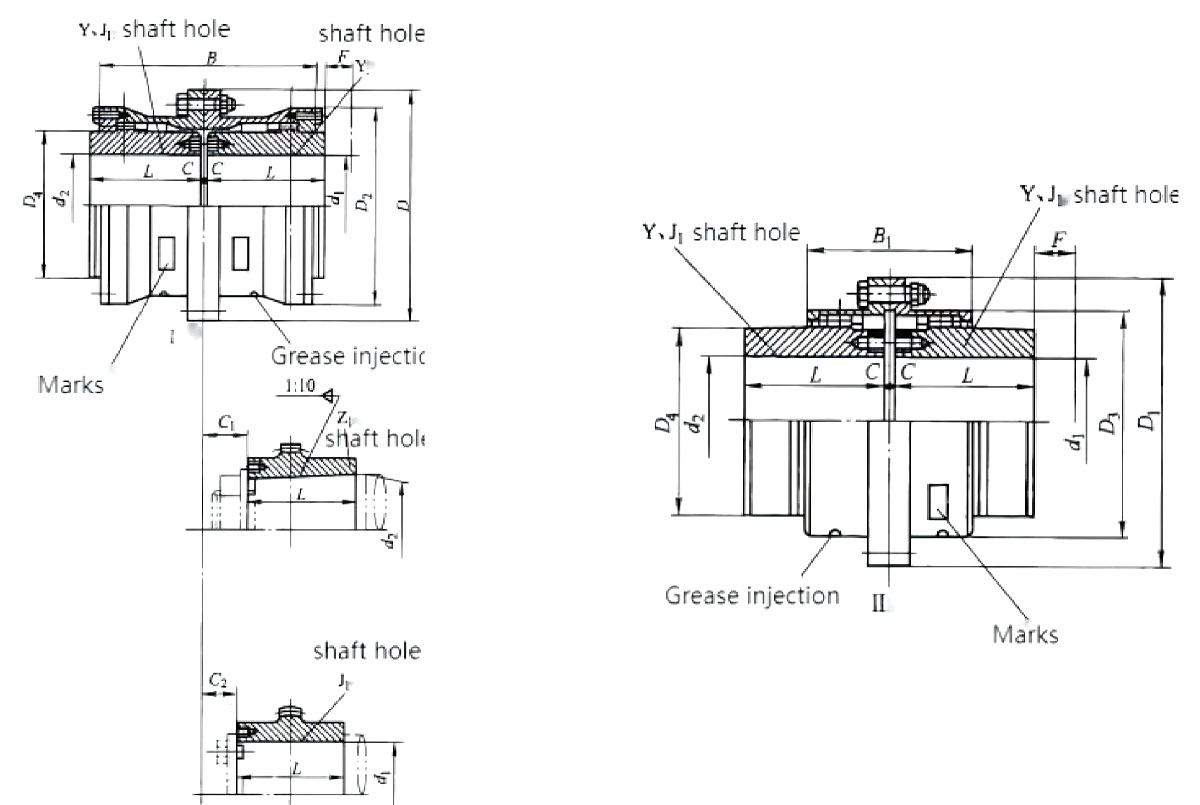

پارامترهای اساسی و ابعاد اصلی کوپلینگ دنده درام نوع GC

تایپ کنید	اسمی گشتاور Tn/KN·m	مجاز است سرعت [n]/r.min-1	سوراخ شفت قطر d1,d2,dz	شفت سوراخ طول L		D	D1	D2	D3	D4	B	B1	F	C		C1	C2	توده / کیلوگرم		مقدار گریس / میلی لیتر
				Y	J1، Z1									Ⅰ	Ⅱ			Ⅰ	Ⅱ	Ⅰ	Ⅱ
GC1	800	7500	12،14	32	—	122	115	98	88	60	116	100	30	30	—	—	—	5.6	4.86	0.085	0.04
			16،18،19	42	—									20	14	—	—
			20،22،24	52	—									10	4	—	—
			25،28	62	44									3	3	19	18
			30,32,35,38	82	60									3	3	23	12
			40،42	112	84									3	3	29	12
GC2	1400	6700	22،24	52	—	150	145	118	108	77	136	104	30	20	4	—	—	9.78	7.48	0.09	0.06
			25،28	62	—									10	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40،42,45,80,55,56	112	84									3	3	29	16
GC3	2800	6300	22،24	52	—	170	165	140	125	90	160	108	30	33	7	—	—	16.7	12.2	0.17	0.1
			25،28	62	—									23	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40،42,45,80,55,56	112	84									3	3	29
			60,63	142	107									3	3	36	16
GC4	5000	5600	30,32,35,38	82	—	200	195	160	145	112	180	116	30	13	3	—	—	25.6	19.6	0.25	0.15
			40،42,45,80,55,56	112	84									3	3	29	17
			60,63,65,70,71,75	142	107									3	3	36	17
			80	172	132									3	3	41	17
GC5	8000	5300	30,32,35,38	82	—	225	215	180	168	128	200	126	30	23	3	—	—	35	26.1	0.35	0.22
			40،42,45,80,55,56	112	84									3	3	29	19
			60,63,65,70,71,75	142	107									3	3	36	19
			80,85,90	172	132									3	3	41	19
GC6	11200	5000	32,35,38	82	—	245	230	200	185	145	224	134	30	35	5	—	—	51.6	38	0.4	0.2
			40،42,45,80,55,56	112	—									5	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100	212	167									5	5	48	20
GC7	16000	4500	32,35,38	82	—	272	265	230	210	160	244	148	30	45	5	—	—	68.6	45	0.6	0.44
			40،42,45,80,55,56	112	—									15	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100,110	212	167									5	5	48	20
GC8	22400	4250	55,56	112	—	290	272	245	225	176	272	162	30	29	5	—	—	79.5	55.8	0.075	0.55
			60,63,65,70,71,75	142	107									5	5	38	34
			80,85,90,95	172	132									5	5	43	20
			100,110,120,125	212	167									5	5	48	20
GC9	28000	4000	65,70,71,75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1	0.79
			80,85,90,95	172	132									5	5	43	28
			100,110,120,125	212	167									5	5	48	28
			130,140	252	202									5	5	53	28
GC10	45000	3550	75	142	—	355	340	300	280	225	330	196	30	28	5	—	—	158.8	121.8	1.3	0.9
			80,85,90,95	172	132									5	5	43	38
			100,110,120,125	212	167									5	5	48	28
			130,140,150	252	202									5	5	53	28
			160	302	242									5	5	63	28
GC11	63000	3000	80,85,90,95	172	—	412	385	345	325	256	360	224	40	15	8	—	—	214	167	1.6	1.2
			100,110,120,125	212	167									8	8	51	32
			130,140,150	252	202									8	8	56	32
			160,170,180	302	242									8	8	66	32
GC12	90000	2800	120,125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	2.6	1.9
			130,140,150	252	202									8	8	56	32
			160,170,180	302	242									8	8	66	32
			190200	352	282									8	8	76	32
GC13	125000	2500	140,150	252	202	490	480	425	400	320	470	272	50	8	8	56	38	390	309	3.3	2.4
			160,170,180	302	242									8	8	66	32
			190200,220	352	282									8	8	76	32
GC14	180000	2300	160,170,180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	4.8	3.7
			190200,220	352	282									10	10	78	32
			240,250,260	410	330									10	10	一	10
GC15	250000	2100	160,170,180	302	242	580	一	488	一	400	560	一	50	10	一	68	43	677	一	5	一
			190200,220	352	282									10	一	78	32
			240,250,260	410	330									10	一	一	10
			270	470	380									10	一	一	10
GC16	315000	1900	180	302	242	650	一	560	一	440	600	一	50	12	一	70	63	939	一	7	一
			190200,220	352	282									12	一	80	32
			240,250,260	410	330									12	一	一	12
			280300	470	380									12	一	一	12
GC17	410000	1800	200,220	352	282	690	一	600	一	460	650	一	50	12	一	70	48	1041	一	8	一
			240,250,260	410	330									12	一	一	12
			280300,320	470	380									12	一	一	12
GC18	500000	1700	220	352	282	750	一	650	一	510	700	一	60	12	一	70	73	1381	一	10	一
			240,250,260	410	330									12	一	一	12
			280300,320	470	380									12	一	一	12
			340,360	550	450									12	一	一	12
GC19	630000	1600	240,250,260	410	330	775	一	690	一	535	745	一	60	12	一	一	12	1526	一	11	一
			280300,320	470	380									12	一	一	12
			340,360,380	550	450									12	一	一	12
GC20	800000	1500	260	410	330	825	一	730	一	580	785	一	60	14	一	一	14	2081	一	13	一
			280300,320	470	380									14	一	一	14
			340,360,380	550	450									14	一	一	14
			400	650	540									14	一	一	14
GC21	900000	1300	280300,320	470	380	925	一	825	一	620	810	一	60	14	一	一	14	2460	一	20	一
			340,360,380	550	450									14	一	一	14
			400,420,440	650	540									14	一	一	14
GC22	1000000	950	320	470	380	950	一	850	一	665	820	一	60	14	一	一	14	2775	一	26	一
			340,360,380	550	450									14	一	一	14
			400,420,440,450,460	650	540									14	一	一	14
GC23	1120000	900	360,380	550	450	1030	一	900	一	710	880	一	60	14	一	一	14	3148	一	29	一
			400,420,440,450,460,480,500	650	540									14	一	一	14
GC24	1400000	850	380	550	450	1060	一	925	一	730	900	一	70	16	一	一	16	3766	一	32	一
			400,420,440,450,460,480,500	650	540									16	一	一	16
			520	800	680									16	一	一	16
