کوپلینگ دیافراگم MP (Q/YP 21001X-2018)

Name: کوپلینگ دیافراگم MP (Q/YP 21001X-2018)
Rating: 5 (99 reviews)

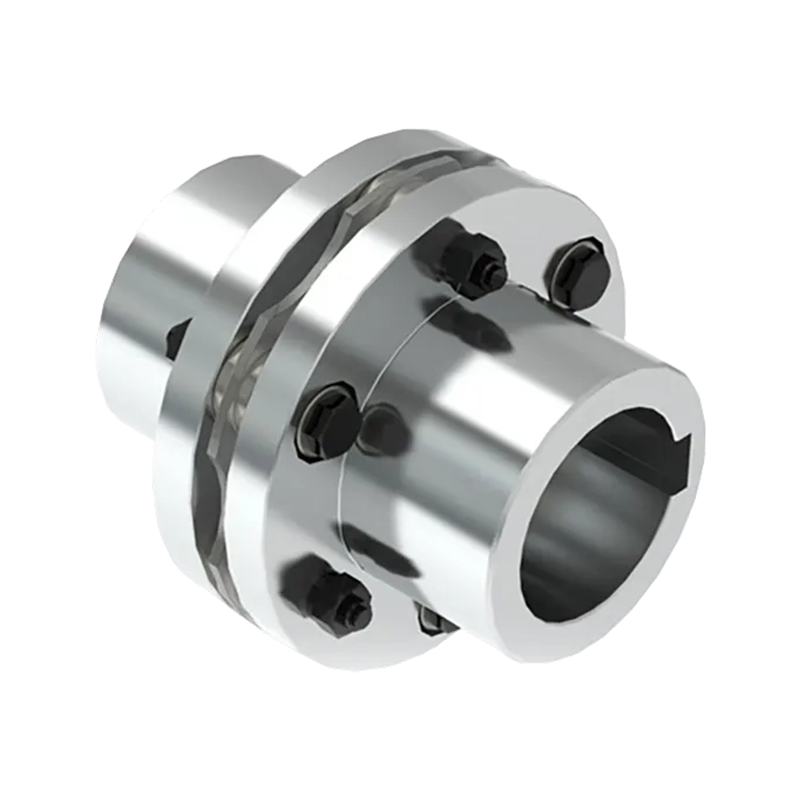

کوپلینگ دیافراگمی MP (با استاندارد Q/YP 21001X-2018) یک دستگاه انتقال المان الاستیک فلزی پیشرفته است که برای انتقال با دقت و گشتاور بالا طراحی شده است. هسته آن از یک گروه دیافراگمی متشکل از چندین لایه ورق فولادی ضد زنگ با مقاومت بالا تشکیل شده است که می تواند جابجایی های پیچیده زاویه ای، محوری و شعاعی را از طریق تغییر شکل الاستیک فلز جبران کند. این سری از محصولات دارای محدوده باربری بسیار گسترده، با گشتاور اسمی 0.063 تا 10000 کیلو نیوتن متر است و می تواند در محیط های با دمای شدید از -40 ℃ تا 250 ℃ و محیط های خورنده بدون روغن کاری، به طور پایدار عمل کند و به عملکرد طولانی مدت دست یابد.

در منطق کاربرد صنعتی، ساختار ساده‌تر و صدای ارتعاش کمتری نسبت به کوپلینگ فنری مار دارد و به دلیل تعادل عالی برای شرایط کاری با سرعت بالا مناسب‌تر است و آن را به یک راه‌حل ایده‌آل برای جایگزینی کوپلینگ‌های دنده‌ای سنتی تبدیل می‌کند. اگرچه بسیاری از تولیدکنندگان کوپلینگ فنر مار بر عملکرد کاهش ارتعاش سنگین تمرکز می‌کنند، کوپلینگ دیافراگمی MP با فلنج‌ها و بست‌های دقیق به هم متصل می‌شود و از استحکام پیچشی بالا در عین راحتی نگهداری عالی اطمینان می‌دهد و به کاربران اجازه می‌دهد تا قطعات انتقال را بدون ایجاد جابجایی محوری به راحتی جدا کرده و مونتاژ کنند.

به عنوان یک جزء کلیدی انتقال در صنایع متالورژی، شیمیایی، نیرو و کشتی‌سازی، شاخص قابلیت اطمینان بالای این محصول اغلب به عنوان یک مکمل عملکرد بالا برای راه‌حل اتصال الاستیک ارائه‌شده توسط تامین‌کنندگان Snake Spring Coupling در نظر گرفته می‌شود که می‌تواند به طور قابل‌توجهی راندمان و پایداری سیستم‌های قدرت سنگین تحت شرایط عملیاتی پیچیده را بهبود بخشد.

تماس با ما

PDF دانلود

PREV: کوپلینگ دیافراگمی نوع MPJ با نوع شفت میانی (Q/YP 21002X-2018)
بعدی: مقاله بعدی وجود ندارد

پارامترهای محصول

ارسال پیام

پارامترهای فنی

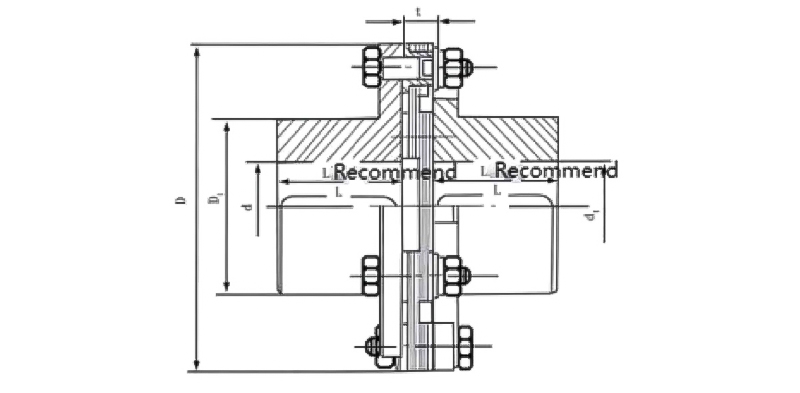

پارامترهای اساسی و ابعاد اصلی کوپلینگ دیافراگم MP

تایپ کنید	اسمی گشتاور Tn (N.m)	مجاز است سرعت [n]/r.min-1	سوراخ شفت قطر d1.d2	سوراخ شفت length			D	D1	t	پیچشی سفتی ×106/ n·m.rad-1	توده متر بر کیلوگرم	لحظه اینرسی I/kg·m²
				J1	Y	L توصیه کنید
				L	L
MP1	40	10700	14	27	32	35	80	39	0.2±8	0.37	0.9	0.0005
			16،18،19	30	42
			20،22،24	38	52
			25،28	44	62
MP2	63	9300	20،22،24	38	52	40	92	53		0.45	1.4	0.001
			25،28	44	62
			30,32,35,38	60	82
MP3	100	8400	25،28	44	62	45	102	63		0.56	2.1	0.002
			30,32,35,38	60	82
			40،42،45	84	112
MP4	250	6700	30,32,35,38	60	82	55	128	77	0.2±11	0.81	4.2	0.006
			40،42،45,48,50,55	84	112
MP5	500	5900	35,38	60	82	65	145	91		1.20	6.4	0.012
			40،42،45,48,50,55,56	84	112
			60،63،65	107	142
MP6	800	5100	40،42،45,48,50,55,56	84	112	75	168	105	0.3±14	1.42	9.6	0.024
			60،63،65,70,71,75	107	142
MP7	1000	4750	45,48,50,55,56	84	112	80	180	112	0.4±15	1.90	12.5	0.0365
			60،63،65,70,71,75	107	142
			80	132	172
MP8	1600	4300	50,55,56	84	112		200	120		2.35	15.5	0.057
			60،63،65,70,71,75	107	142
			80,85	132	172
MP9	2500	4200	55,56	84	112		205		0.4±20	2.7	16.5	0.065
			60،63،65,70,71,75	107	142
			80,85	132	172
MP10	3150	4000	55,56	84	112	90	215	128		3.02	19.5	0.083
			60،63،65,70,71,75	107	142
			80,85,90	132	172
MP11	4000	3650	60،63،65,70,71,75	107	142	100	235	132	0.5±23	3.46	25	0.131
			80,85,90,95	132	172
MP12	5000	3400	60،63،65,70,71,75	107	142		250	145		3.67	30	0.174
			80,85,90,95	132	172
			100	167	212
MP13	6300	3200	63,65,70,71,75	107	142	110	270	155	0.5±23	5.2	36	0.239
			80,85,90,95	132	172
			100,110	167	212
MP14	12500	2850	65,70,71,75	107	142	115	300	162	0.6±27	7.8	45	0.38
			80,85,90,95	132	172
			100,110	167	212
MP15	16000	2700	70,71,75	107	142	125	320	176		8.43	55	0.5
			80,85,90,95	132	172
			100,110,120,125	167	212
MP16	20000	2450	75	107	142	140	350	186	0.7±32	10.23	75	0.85
			80,85,90,95	132	172
			100,110,120,125	167	212
			130	202	252
MP17	25000	2300	80,85,90,95	132	172	145	370	203		10.97	85	1.1
			100,110,120,125	167	212
			130,140	202	252
MP18	31500	2150	90,95	132	172	165	400	230		13.07	115	1.65
			100,110,120,125	167	212
			130,140,150	202	252
			160	242	302
MP19	40000	1950	100,110,120,125	167	212	175	440	245	0.9±38	14.26	150	2.69
			130,140,150	202	252
			160,170,180	242	302
MP20	45000	1850	110,120,125	167	212	185	460	260		22.13	170	3.28
			130,140,150	202	252
			160,170,180	242	302
MP21	50000	1800	120,125	167	212	200	480	280		23.7	200	4.28
			130,140,150	202	252
			160,170,180	242	302
			190200	282	352
MP22	56000	1700	130,140,150	202	252	210	500	295		24.6	230	5.18
			160,170,180	242	302
			190200	282	352
MP23	63000	1600	140,150	202	252	220	540	310	1±44	29.71	275	7.7
			160,170,180	242	302
			190200,220	282	352
MP24	80000	1450	150	202	252	240	600	335	50±1.2	32.64	380	9.3
			160,170,180	242	302
			190200,220	282	352
			240	330	410
MP25	100000	1400	160,170,180	242	302	255	620	350		37.69	410	15.3
			190200,220	282	352
			240,250	330	410
MP26	125000	1300	180	242	302	275	660	385		50.43	510	20.9
			190200,220	282	352
			240,250,260	330	410
MP27	160000	1200	190200,220	282	352	295	720	410	1.4±60	71.52	620	32.4
			240,250,260	330	410
			280	380	470
MP28	200000	1150	220	282	352	300	740	420		93.37	680	36
			240,250,260	330	410
			280300	380	470
MP29	250000	1100	240,250,260	330	410	320	770	450		114.53	780	43.9
			280300,320	380	470
MP30	315000	1050	250,260	330	410	350	820	490		130.76	950	60.5
			280300,320	380	470
			340	450	550
