کوپلینگ الاستیک به شکل پلاس نوع MCL-I (Q/YM 35015X-2018)

Name: کوپلینگ الاستیک به شکل پلاس نوع MCL-I (Q/YM 35015X-2018)
Rating: 5 (99 reviews)

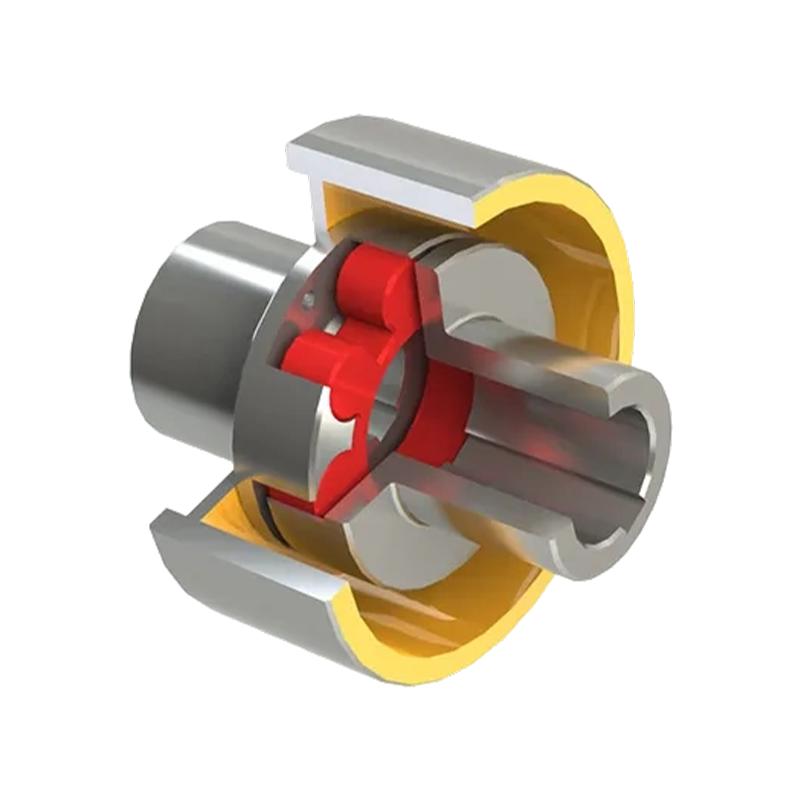

کوپلینگ الاستیک شکل شکوفه آلو MCL-I (منطبق با استانداردهای Q/YM 35015X-2018 و GB/T 5272-2002) یک جزء مکانیکی دقیق است که انتقال نیرو، عملکردهای ترمز و بافر اضافه بار را به شدت ادغام می کند. قابل توجه ترین ویژگی فنی آن نصب چرخ های ترمز تقسیم شده (نوع LMZ-I) است. این طراحی به کوپلینگ اجازه می دهد تا گشتاور را از طریق درگیری فشرده شعاعی بین یک کوپلینگ نیمه پنجه ای و یک عنصر الاستیک آلویی شکل (ساخته شده از پلی اورتان یا مواد نایلون ریخته گری) منتقل کند، در حالی که از چرخ های ترمز یکپارچه در ارتباط با ترمزهای خارجی برای دستیابی به خاموش شدن سریع یا موقعیت دقیق تجهیزات استفاده می کند. به عنوان یک محصول ساختار تقسیم معمولی، نه تنها دارای قابلیت جبران جابجایی عالی و عملکرد جذب ضربه است، بلکه در راحتی تعمیر و نگهداری نیز عملکرد خوبی دارد.

از نظر مشخصات فنی، گستره گشتاور اسمی سری MCL-I از 355 نیوتن متر تا 14000 نیوتن متر با حداکثر سرعت مجاز 4750 دور در دقیقه گسترش می یابد و می تواند با قطرهای مختلف سوراخ شفت از 25 میلی متر تا 160 میلی متر سازگار شود. با این منطق ترکیبی "ترمز انتقال"، این محصول به طور گسترده در زمینه های صنعتی سنگین مانند تجهیزات متالورژی، بالابر و حمل و نقل، ماشین آلات معدن و تاسیسات بندری که به ایمنی ترمز بسیار بالا نیاز دارند، استفاده می شود.

تماس با ما

PDF دانلود

PREV: کوپلینگ الاستیک ستاره ای نوع XC (Q/YX36019X-2018)
بعدی: کوپلینگ الاستیک آلویی شکل نوع MCS (Q/YM 35014X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

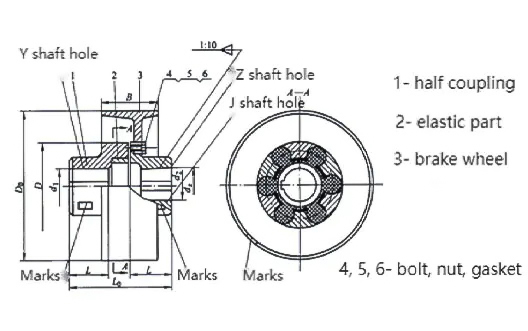

پارامترهای اصلی کوپلینگ الاستیک کوینکنکس نوع MCL-I و اندازه اصلی

تایپ کنید	اسمی گشتاور Tn/N·m	مجاز است سرعت [n]/r.min-1	قطر سوراخ شفت d ₁ ، د ₂ ، د _z	L	L₀	D₀	B	D	الاستیک عنصر نوع	توده متر بر کیلوگرم	لحظه اینرسی I/kg·m²
MCL5-I-160	355	4750	25,28,30,32,35,38,40,42,45	50	127	160	70	105	MT5	6.602	0.019
MCL5-I-200	355	3800	25,28,30,32,35,38,40,42,45	50	127	200	85	105	MT5	9.204	0.044
MCL6-I-200	450		30,32,35,38,40,42,45,48	55	143			125	MT6	11.45	0.052
MCL7-I-200	710		35,38,40,42,45,48,50,55,56	60	159			145	MT7	13.96	0.064
MCL7-I-250	710	3050	35,38,40,42,45,48,50,55,56	60	159	250	105	145	MT7	20.09	0.144
MCL8-I-250	1250	3050	45,48,50,55,56,60,63,65	70	181	250	105	168	MT8	24.65	0.175
MCL8-I-315	1250	2400	45,48,50,55,56,60,63,65	70	181	315	135	168	MT8	34.13	0.374
MCL9-I-315	2000	2400	50,55,56*,60,63,65,70,71,75,80	80	208	315	135	198	MT9	41.67	0.45
MCL9-I-400	2000	1900	50,55,56,60,63,65,70,71,75,80	80	208	400	170	198	MT9	65.61	1.259
MCL10-I-40	3150	1900	60,63,65*,70,71,75,80,85,90,95,100	90	230	400	170	228	MT10	74.53	1.4
MCL10-I-50	3150	1500	60,63,65*,70,71,75,80,85,90,95,100	90	230	500	210	228	MT10	110.6	3.472
MCL11-I-50	5000	1500	70,71,75,80,85,90,95,100,110,120	100	260	500	210	258	MT11	121.7	3.715
MCL12-I-63	7100	1200	80,85,90,95,100,110,120,125,130	115	297	630	265	298	MT12	213.7	10.24
MCL13-I-71	12500	1050	90,95,100,110,120*,125,130,140,150	125	323	710	300	358	MT13	341.6	19.99
MCL14-I-80	14000	950	100,110,120,125,130,140,150,160	135	333	800	340	400	MT14	510.1	39.36
