کوپلینگ الاستیک آلویی شکل از نوع MCD (Q/YM 35013X-2018)

Name: کوپلینگ الاستیک آلویی شکل از نوع MCD (Q/YM 35013X-2018)
Rating: 5 (99 reviews)

کوپلینگ الاستیک به شکل شکوفه آلو از نوع MCD (منطبق با استاندارد Q/YM 35013X-2018) دارای جذب شوک، مقاومت در برابر سایش و عملکرد بافر است که می تواند به طور موثر ضربه را در طول انتقال کاهش دهد. سازگاری محیطی آن نیز بسیار گسترده است و می تواند عملکرد پایدار را در محدوده دمایی -30 درجه سانتیگراد تا 80 درجه سانتیگراد حفظ کند. از نظر پارامترهای فنی کلیدی، سری MCD یک فضای انتخاب عالی را فراهم می کند، با گشتاور اسمی از 28 N · m تا 14000 N · m، حداکثر گشتاور لحظه ای با حداکثر سرعت M2، M2 تا 0 را تحمل می کند. 8500 دور در دقیقه به منظور انطباق با سیستم های مختلف شفت مکانیکی پیچیده، از قطر سوراخ شفت از 12 میلی متر تا 160 میلی متر پشتیبانی می کند و به عناصر الاستیک با مشخصات مختلف از MT1 تا MT14 مجهز شده است. با عملکرد انتقال قوی خود، این محصول به طور گسترده در زمینه های صنعتی سنگین مانند تجهیزات متالورژی، ماشین آلات معدن، مهندسی حفاظت از آب، بالابر و حمل و نقل، ماشین آلات کاغذ سازی و تاسیسات بندری استفاده شده است.

تماس با ما

PDF دانلود

PREV: کوپلینگ الاستیک آلویی شکل نوع MCS (Q/YM 35014X-2018)
بعدی: کوپلینگ الاستیک آلویی شکل MC (Q/YM 35012X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

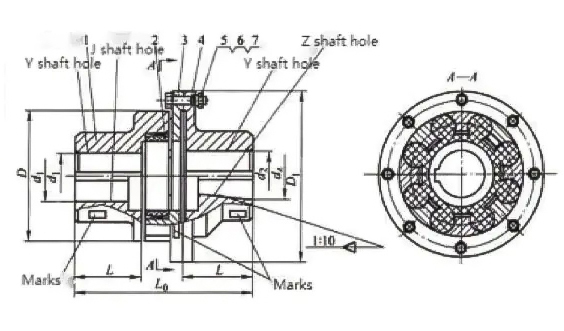

پارامترهای اساسی و ابعاد اصلی کوپلینگ الاستیک MCD quincunx

تایپ کنید	اسمی گشتاور Tn/N·m	حداکثر گشتاور Tmax/N·m	مجاز است سرعت [n]/r.min-1	قطر سوراخ شفت d _1، d ₂ ، د _z	L	L₀	D	D1	الاستیک عنصر نوع	توده متر بر کیلوگرم	لحظه اینرسی I/kg•m²
MCD1	28	50	8500	12،14،15،18،19،20،22،24،25	35	92	50	90	MT1	1.206	0.00082
MCD2	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	MT2	1.648	0.0014
MCD3	112	200	6900	20,22,24,25,28,30,32	40	110	70	110	MT3	2.357	0.0024
MCD4	160	288	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	MT4	3.556	0.005
MCD5	355	640	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	MT5	6.361	0.0135
MCD6	450	810	4100	30,32,35,38,40,42,45,48	55	155	125	185	MT6	10.768	0.0329
MCD7	710	1280	3700	35,38,40,42,45,48,50,55	60	172	145	205	MT7	15.302	0.0581
MCD8	1250	2250	3100	45,48,50,55,56,60,63,65	70	195	168	240	MT8	22.717	0.1175
MCD9	2000	3600	2800	55,56,60,63,65,70,71,75,80	80	224	198	270	MT9	34.439	0.233
MCD10	3150	5670	2500	60,63,65*,70,71,75,80,85,90,95,100	90	248	228	305	MT10	51.358	0.459
MCD11	5000	9000	2200	70,71,75,80,85,90,95,100,110,120	100	284	258	350	MT11	81.302	0.977
MCD12	7100	12780	1900	80,85,90,95,100,110,120,125,130	115	321	298	400	MT12	115.53	1.751
MCD13	12500	22500	1600	90,95,100,110,120,125,130,140,150	125	348	358	460	MT13	161.79	3.366
MCD14	14000	25200	1500	100,110,120,125,130*,140,150,160	135	358	400	500	MT14	196.3	4.867

توجه:

1. جرم و گشتاور اینرسی مقادیر تقریبی هستند که با توجه به مواد فولاد ریخته‌گری شده و بزرگترین سوراخ شفت محاسبه می‌شوند.

2. قطر سوراخ شفت با * می تواند برای سوراخ شفت نوع Z استفاده شود، اگر با توجه به طول سوراخ شفت GB/T3852، با سازنده مذاکره کنید.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China کوپلینگ الاستیک آلویی شکل از نوع MCD (Q/YM 35013X-2018) Manufacturers and کوپلینگ الاستیک آلویی شکل از نوع MCD (Q/YM 35013X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
محصولات اصلی ما کوپلینگ دندانه دار، کوپلینگ ستون آستین الاستیک، کوپلینگ پین ستون الاستیک، کوپلینگ دنده با پین الاستیک، کوپلینگ جهانی، کوپلینگ لاستیک، کوپلینگ فک، کوپلینگ ستاره، کوپلینگ دیافراگمی، کوپلینگ درام و کوپلینگ شبکه ای، کوپلینگ فلیپ لولج اولدهام کوپلینگ زنجیره ای و کوپلینگ ایمنی و غیره. شرکت ما همچنین طراحی و ساخت انواع کوپلینگ غیر استاندارد را بر عهده دارد.
کارگاه جدید مساحتی در حدود 16463.52 متر مربع را پوشش می دهد. کارگاه سنگین 5500 متر مربع، کارگاه دقیق 4600 متر مربع، ساختمان اداری و سالن ورزشی 2000 متر مربع، سالن غذاخوری 500 متر مربع، انبار 1000 متر مربع، جاده ها، فضای سبز، پارکینگ 3563 متر مربع.

مشاهده بیشتر

اخبار و رویدادها

به روز رسانی اخبار

2026.10.23

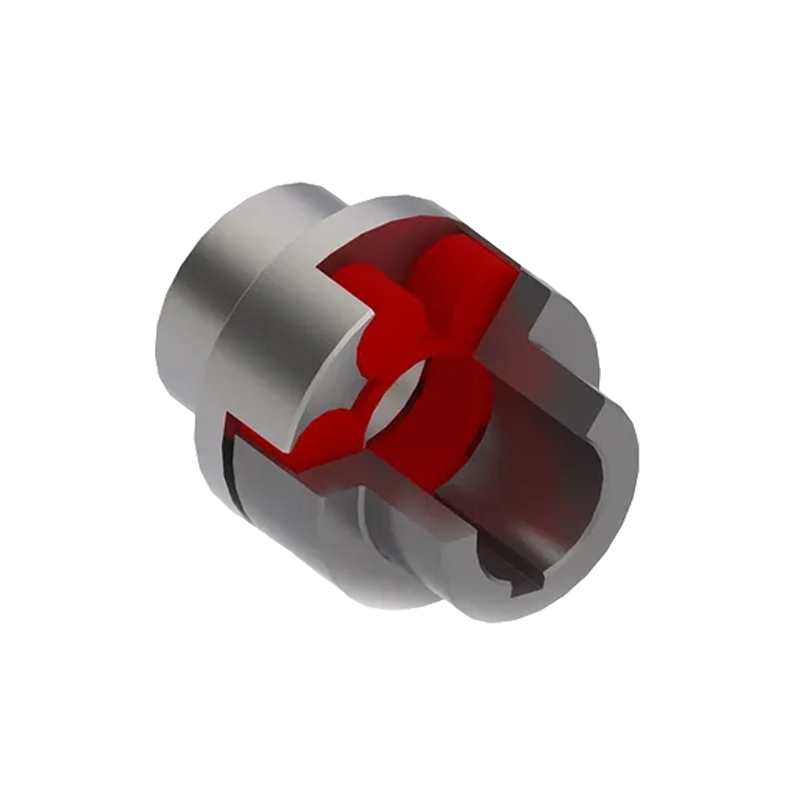

کوپلینگ های فک الاستومری: طراحی، انتخاب و نگهداری توضیح داده شده است
