کوپلینگ الاستیک آلویی شکل MC (Q/YM 35012X-2018)

Name: کوپلینگ الاستیک آلویی شکل MC (Q/YM 35012X-2018)
Rating: 5 (99 reviews)

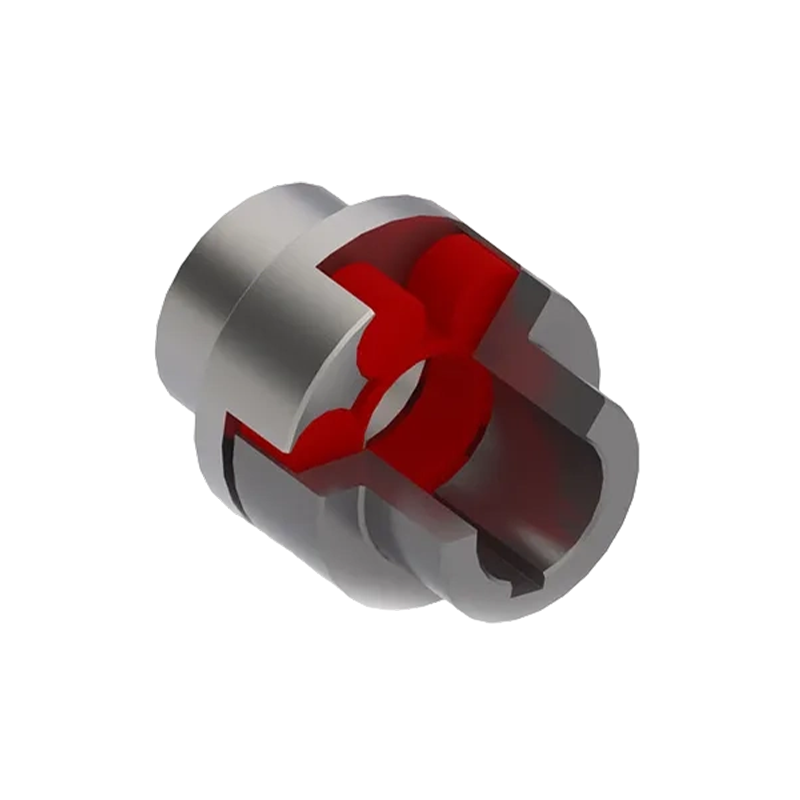

کوپلینگ الاستیک به شکل آلو MC مطابق با استاندارد Q/YM 35012X-2018 است و معمولاً به عنوان کوپلینگ پنجه ای یا کوپلینگ عنکبوتی در زمینه صنعتی شناخته می شود. به عنوان یک قطعه انتقال با کارایی بالا که توسط سازندگان حرفه ای کوپلینگ الاستیک شکل آلو با توجه به مشخصات فنی دقیق تولید می شود، طراحی ساختاری آن ساده است و سهولت جداسازی و نصب بسیار بالایی دارد. کوپلینگ الاستیک شکل شکوفه آلو MC با قرار دادن دقیق عنصر الاستیک در شکاف دندانه محدب در لبه بیرونی دو وجه انتهایی کوپلینگ، جذب ضربه، مقاومت در برابر سایش و عملکرد بافر عالی را به دست می‌آورد و به طور موثر از سیستم انتقال در برابر بار ضربه محافظت می‌کند. سازگاری محیطی آن بسیار قوی است، با محدوده دمای عملکرد استاندارد از -30 درجه سانتیگراد تا 80 درجه سانتیگراد. از نظر مشخصات فنی، گستره گشتاور اسمی این سری بسیار زیاد است و محدوده وسیعی از 28 N · m تا 14000 N · m را پوشش می دهد، با حداکثر گشتاور 25200 N · m / 15 حداکثر سرعت مجاز 30 rmin. این می تواند با قطرهای مختلف سوراخ شفت (مانند 12 میلی متر تا 160 میلی متر) سازگار شود. با عملکرد ساختاری قوی خود، این کوپلینگ الاستیک به شکل آلو به طور گسترده در صنایع مختلف صنایع سنگین مانند تجهیزات متالورژی، ماشین آلات معدن، مهندسی هیدرولیک، بالابر و حمل و نقل، ماشین آلات کاغذ سازی و تجهیزات بندری استفاده می شود.

تماس با ما

PDF دانلود

PREV: کوپلینگ الاستیک آلویی شکل از نوع MCD (Q/YM 35013X-2018)
بعدی: کوپلینگ تایر نوع LCB (Q/YC 34010X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

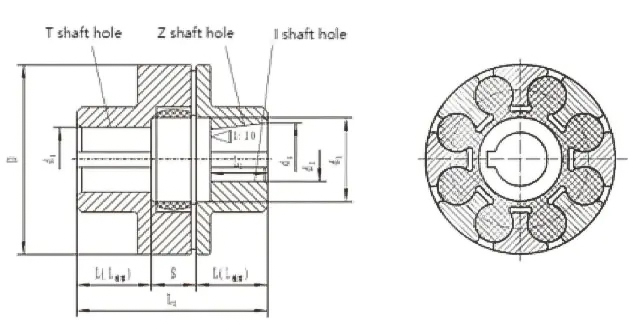

پارامترهای اساسی و ابعاد اصلی کوپلینگ الاستیک MC quincunx

تایپ کنید	اسمی گشتاور Tn/N·m	حداکثر گشتاور Tmax/N·m	مجاز است سرعت [n]/r·min-1	قطر سوراخ شفت d ₁ ، د ₂ ، د _z	L	L ₀	D	الاستیک عنصر نوع	توده متر بر کیلوگرم	لحظه اینرسی I/kg·m²
MC1	28	50	15300	12،14،15،18،19،20،22،24،25	35	86	50	MT1	1	0.00022
MC2	50	100	12000	16,18,19,20,22,24,25,28,30	38	95	60	MT2	1.5	0.00044
MC3	112	200	10900	20,22,24,25,28,30,32	40	103	70	MT3	2.5	0.00087
MC4	160	288	9000	22,24,25,28,30,32,35,38,40	45	114	85	MT4	3.42	0.002
MC5	355	640	7300	25,28,30,32,35,38,40,42,45	50	127	105	MT5	5.15	0.0049
MC6	450	810	6100	30,32,35,38,40,42,45,48	55	143	125	MT6	10.1	0.0114
MC7	710	1280	5300	35,38,40,42,45,48,50,55	60	159	145	MT7	13.1	0.0232
MC8	1250	2250	4500	45,48,50,55,56,60,63,65	70	181	168	MT8	21.2	0.0468
MC9	2000	3600	3750	55,56,60,63,65,70,71,75,80	80	208	198	MT9	33	0.1041
MC10	3150	5670	3250	60,63,65*,70,71,75,80,85,90,95,100	90	230	228	MT10	45.5	0.2105
MC11	5000	9000	3000	70,71,75,80,85,90,95,100,110,120	100	260	258	MT11	75.2	0.4338
MC12	7100	12780	2500	80,85,90,95,100,110,120,125,130	115	297	298	MT12	99.2	0.82
MC13	12500	22500	2150	90,95,100,110,120,125,130,140,150	125	323	358	MT13	148.1	1.672
MC14	14000	25200	1900	100,110,120,125,130*,140,150,160	135	333	400	MT14	197.5	2.499

توجه:

1. جرم و گشتاور اینرسی مقادیر تقریبی هستند که با توجه به مواد فولاد ریخته‌گری شده و بزرگترین سوراخ شفت محاسبه می‌شوند.
2. قطر سوراخ شفت با * می تواند برای سوراخ شفت نوع Z استفاده شود، اگر با توجه به طول سوراخ شفت GB/T3852، با سازنده مذاکره کنید.
