کوپلینگ درام نوع QJC (Q/YJ16027X-2018)

Name: کوپلینگ درام نوع QJC (Q/YJ16027X-2018)
Rating: 5 (99 reviews)

نمای کلی محصول:

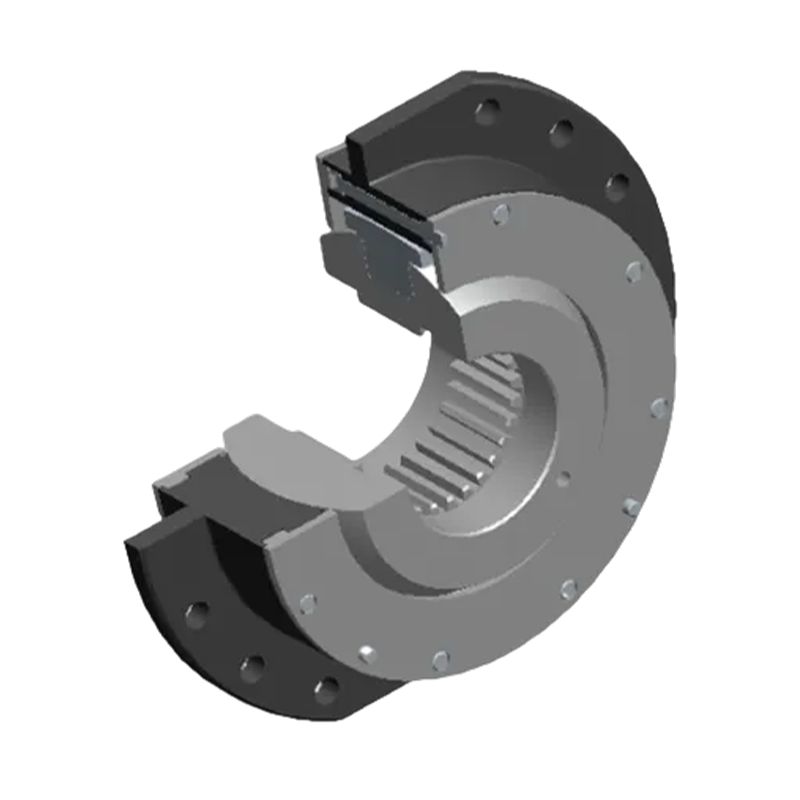

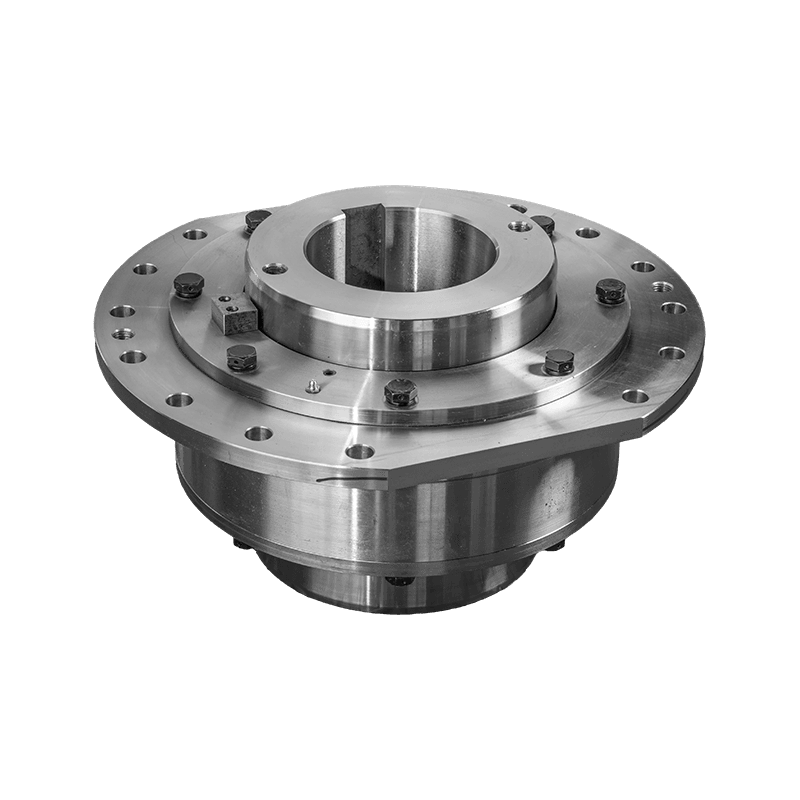

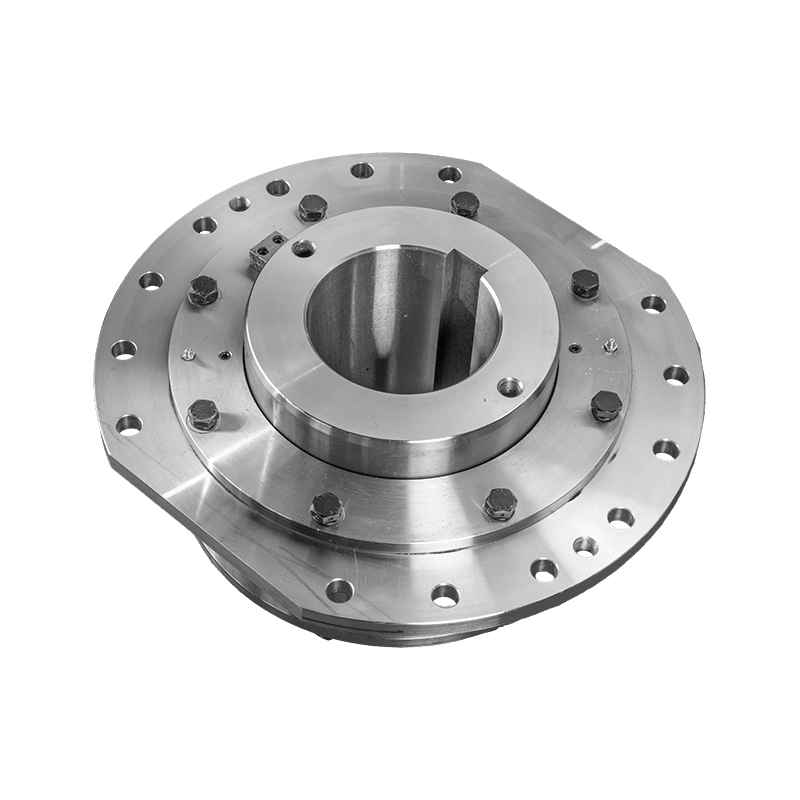

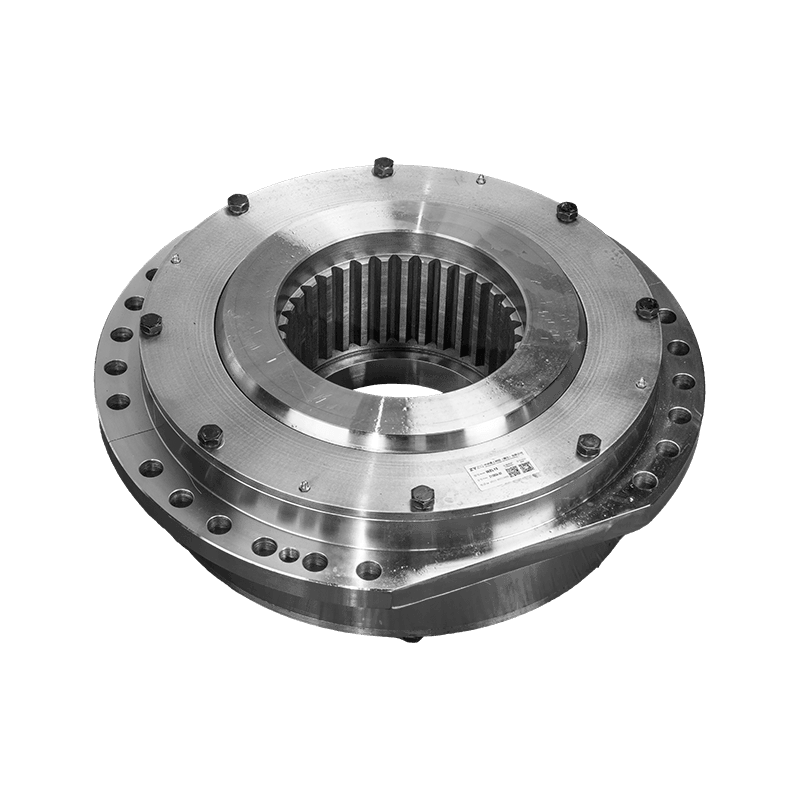

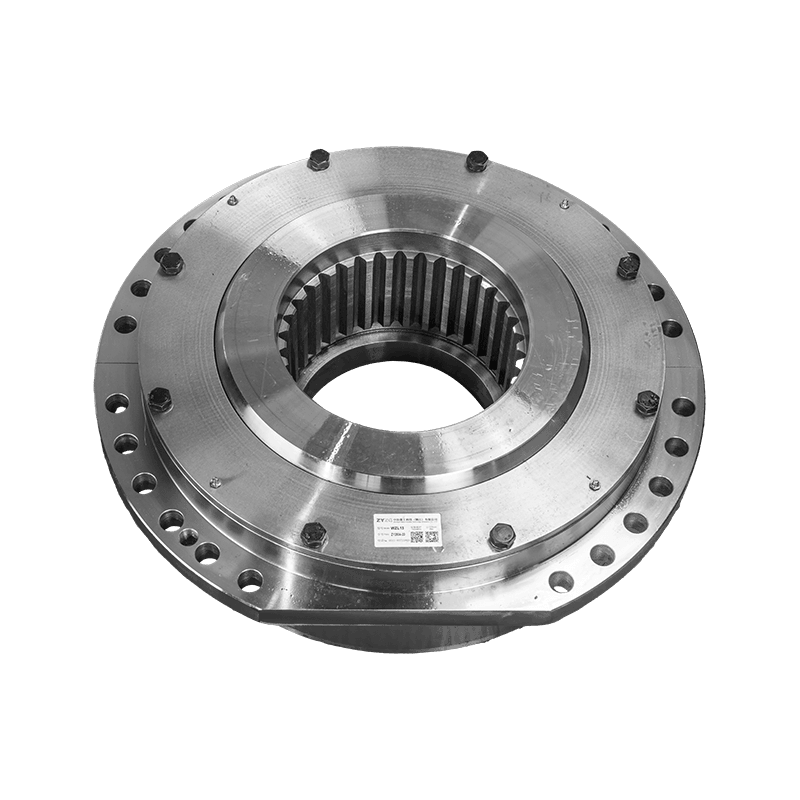

کوپلینگ دنده دندانه دار سری QJC (منطبق با استاندارد Q/YJ16027X-2018) یک قطعه انتقال قدرت بسیار قابل اعتماد است که برای محیط های صنعتی پر تقاضا طراحی شده است. به طور خاص برای کاربردهای سنگین طراحی شده است، توپی های دندانه دار ساخته شده با دقت را با عناصر بالشتکی الاستیک ترکیب می کند تا راندمان انتقال گشتاور برتر و حفاظت از تجهیزات برای اتصالات شفت را ارائه دهد.

مزایای کلیدی برای خریداران بین المللی:

1. مدیریت ناهماهنگی برتر: ساختار دندانه‌ای با مهندسی دقیق QJC به طور موثری ناهماهنگی شفت زاویه‌ای، شعاعی و محوری را جبران می‌کند. این انعطاف‌پذیری نصب را ساده می‌کند و در عین حال سایش تجهیزات متصل (مانند موتورها و گیربکس‌ها) را به میزان قابل توجهی کاهش می‌دهد و در نتیجه عمر مفید سیستم را افزایش می‌دهد.

2. میرایی ارتعاش یکپارچه: برخلاف کوپلینگ های دنده سفت و سخت سنتی، QJC دارای یک عنصر الاستومری است که بین دو توپی دندانه دار قرار گرفته است. این طراحی که به عنوان یک "بافر قدرت" عمل می کند، به طور موثر ارتعاشات عملیاتی و شوک های گذرا را جذب می کند و عملکرد روان سیستم را در شرایط بار پیچیده تضمین می کند.

3. تعالی مواد درجه نظامی: کوپلینگ با فورج دقیق از آلیاژ یا فولاد کربنی با کیفیت بالا، چقرمگی ضربه، مقاومت در برابر خستگی و مقاومت در برابر خوردگی را ارائه می دهد. پایداری ساختاری را حتی در محیط های خشن که با گرد و غبار شدید و نوسانات شدید دما مشخص می شود، مانند سایت های معدن یا متالورژی حفظ می کند.

4. کارایی تعمیر و نگهداری مدولار: سری QJC به لطف طراحی ساده مدولار، امکان جداسازی و مونتاژ سریع را فراهم می کند. این امر به طور قابل توجهی زمان توقف تعمیر و نگهداری را کاهش می دهد و هزینه های طولانی مدت کار عملیاتی را کاهش می دهد.

5. نسبت گشتاور به وزن بالا: این کوپلینگ ظرفیت حمل گشتاور فوق العاده ای را در یک ساختار فشرده ارائه می دهد و آن را به گزینه ای ایده آل برای ماشین آلات سنگین که در آن فضا محدود است اما نیازهای برق زیاد است تبدیل می کند.

تماس با ما

PDF دانلود

PREV: کوپلینگ درام GJC (Q/YJ 16028X-2018)
بعدی: کوپلینگ چرخ دنده چرخ دنده داخلی NC نایلون (Q/YG14021X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

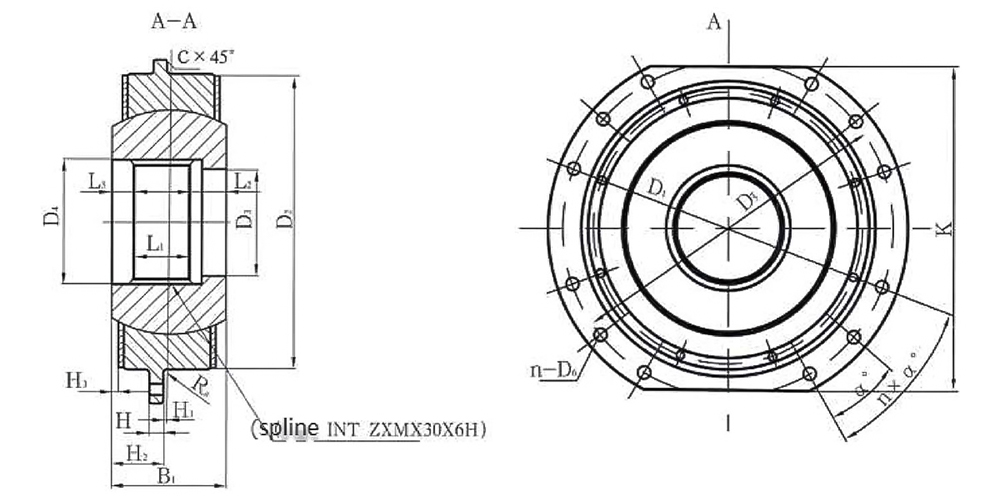

پارامترهای اساسی و ابعاد اصلی کوپلینگ درام QJC

تایپ کنید	اسمی گشتاور KN·m	گشتاور انتقال KN.m						اسپلاین	K	B1	D1	D2	D3	D4	D5	H	H1	H2	H3	L1	L2	L3	n-D6	پیچ و مهره	n×α°	Ra	c	لحظه از اینرسی I/kg·m²	توده متر بر کیلوگرم
		طبقه کارگر
		M3	M4	M5	M6	M7	M8
QJC01	6.3	6.3	5.6	5	4.5	4	3.55	15Zx3m	250	80	300	190	40	50	260	12	3	37	4	30	18	22	8-14	M12	1×40	1.6	1.6	0.13	18.9
QJC02	9	9	8	7.1	6.3	5.6	5	18Zx5m	280	84	320	200	50	60	280	15	3	39	5	30	22	22	8-18	M16	1×40	1.6	2	0.19	22.6
QJC03	12.5	12.5	11.2	10	9	8	7.1	22Zx3m	300	92	340	220	60	70	300	15	3	43	5	35	25	22	8-18	M16	1×40	2	2	0.27	28
QJC04	16	16	14	12.5	11.2	10	9	27Zx3m	320	97	360	240	70	85	320	15	4	44.5	5.5	40	25	22	8-18	M16	1×40	2	2.5	0.37	32.8
QJC05	20	20	18	16	14	12.05	11.2	18Zx5m	340	127	380	260	80	100	340	15	4	59.5	10.5	50	25	37	8-18	M16	1×40	2	2.5	0.56	47
QJC06	25	25	22.4	20	18	16	14	22Zx5m	360	137	400	280	100	120	360	15	5	63.5	10.5	55	30	37	8-18	M16	1×40	2	2.5	0.76	57
QJC07	40	40	35.5	31.5	28	25	22.4	28Zx5m	400	157	450	340	120	140	400	15	5	73.5	12.5	70	35	37	2-22	M20	2×20	2.5	3	1.65	90
QJC08	63	63	56	50	45	40	35.5	30Zx5m	450	167	500	380	140	160	450	20	6	77.5	13.5	75	40	37	2-22	M20	2×20	2.5	3	2.86	122
QJC09	80	80	71	63	56	50	45	34Zx5m	500	182	550	420	160	180	500	20	6	85	16	85	45	37	2-22	M20	2×20	2.5	3	4.49	157
QJC10	125	125	112	100	90	80	71	38Zx5m	530	192	580	450	180	200	530	20	6	90	14	95	45	37	2-22	M20	2×20	2.5	4	6.18	190
QJC11	200	200	180	160	140	125	112	26Zx8m	580	207	650	530	190	222	600	25	7	96.5	15.5	10	45	37	2-22	M20	2×20	2.5	4	12.5	290
QJC12	315	315	280	250	224	200	190	30Zx8m	600	222	680	560	220	254	630	25	7	104	16	12	45	37	24-22	M20	5×10	2.5	5	16.4	335
QJC13	400	400	355	315	280	250	222	34Zx8m	640	237	710	600	250	286	660	35	8	110.5	17.5	13	45	37	24-26	M24	5×10	3	6	23.13	393
QJC14	500	500	450	400	355	315	280	38Zx8m	700	262	780	670	280	318	730	35	8	123	16	15	55	37	24-28	M24	5×10	3	5	39.18	551
QJC15	630	630	560	500	450	400	355	44Zx8m	760	287	850	730	320	366	800	35	9	134.5	17.5	17	60	37	24-55	M24	5×10	3	6	59.25	693
QJC16	800	800	710	630	560	500	450	50Zx8m	860	352	950	840	360	420	900	45	10	166	37	22	60	52	24-26	M24	5×10	3	6	114.5	1250
QJC17	1120	1120	1000	900	800	710	630	44Zx10m	1020	410	1120	975	400	460	1055	50	15	190	37	26	60	65	24-29	M27	5×10	4	6	260.4	1950
QJC18	1490	1490	1380	1250	1120	1000	900	56Zx10m	1100	430	1200	1055	540	580	1135	60	25	190	37	27	60	70	24-29	M27	5×10	4	6	337.8	2250

توجه: اگر به مشخصات بزرگتر کوپلینگ درام نیاز دارید، ما همچنین می توانیم طراحی و تولید کنیم.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China کوپلینگ درام نوع QJC (Q/YJ16027X-2018) Manufacturers and کوپلینگ درام نوع QJC (Q/YJ16027X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
محصولات اصلی ما کوپلینگ دندانه دار، کوپلینگ ستون آستین الاستیک، کوپلینگ پین ستون الاستیک، کوپلینگ دنده با پین الاستیک، کوپلینگ جهانی، کوپلینگ لاستیک، کوپلینگ فک، کوپلینگ ستاره، کوپلینگ دیافراگمی، کوپلینگ درام و کوپلینگ شبکه ای، کوپلینگ فلیپ لولج اولدهام کوپلینگ زنجیره ای و کوپلینگ ایمنی و غیره. شرکت ما همچنین طراحی و ساخت انواع کوپلینگ غیر استاندارد را بر عهده دارد.
کارگاه جدید مساحتی در حدود 16463.52 متر مربع را پوشش می دهد. کارگاه سنگین 5500 متر مربع، کارگاه دقیق 4600 متر مربع، ساختمان اداری و سالن ورزشی 2000 متر مربع، سالن غذاخوری 500 متر مربع، انبار 1000 متر مربع، جاده ها، فضای سبز، پارکینگ 3563 متر مربع.
