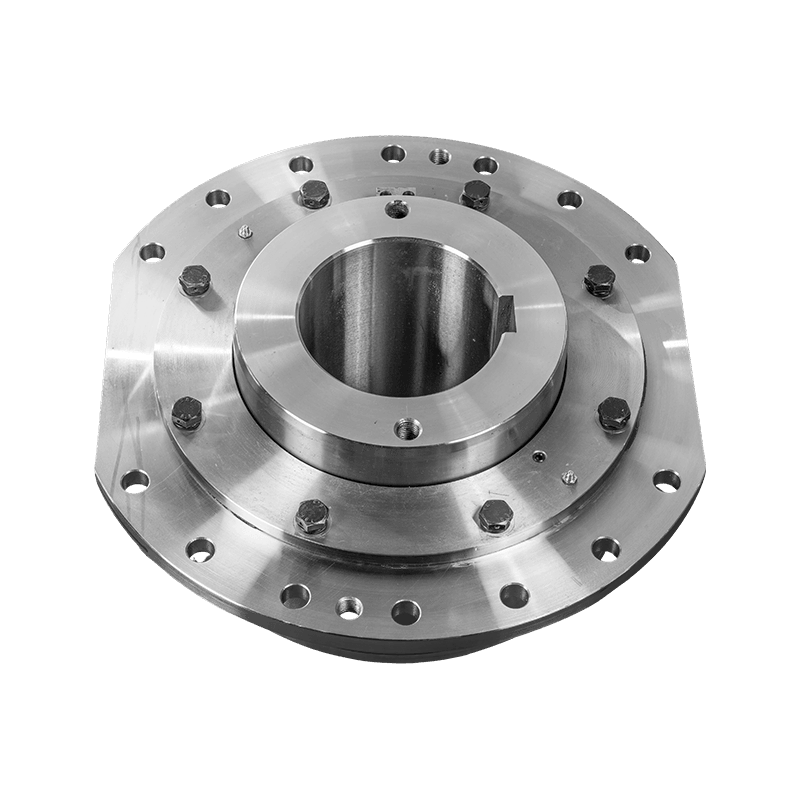

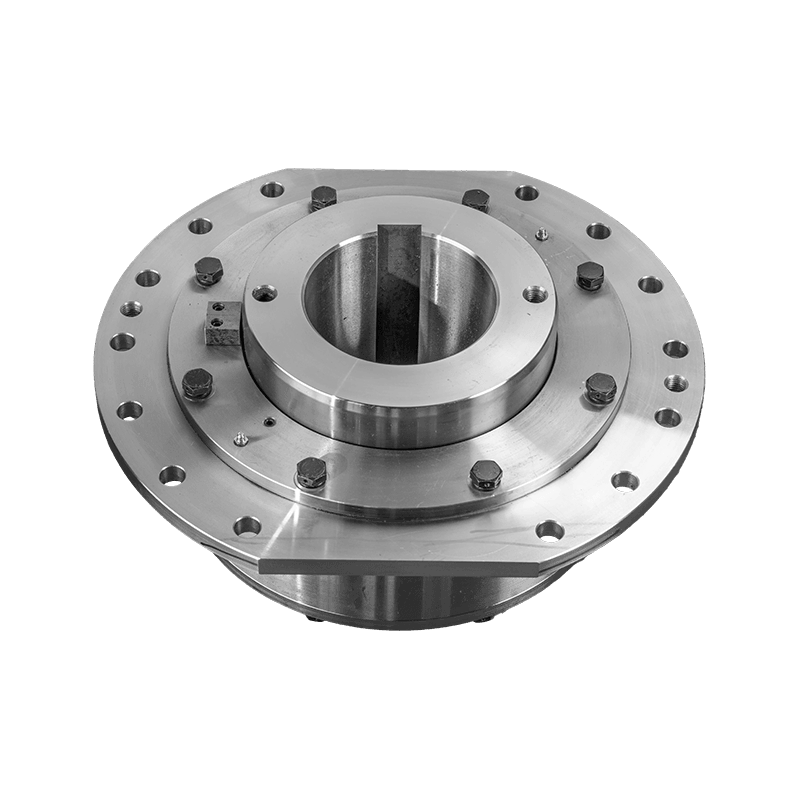

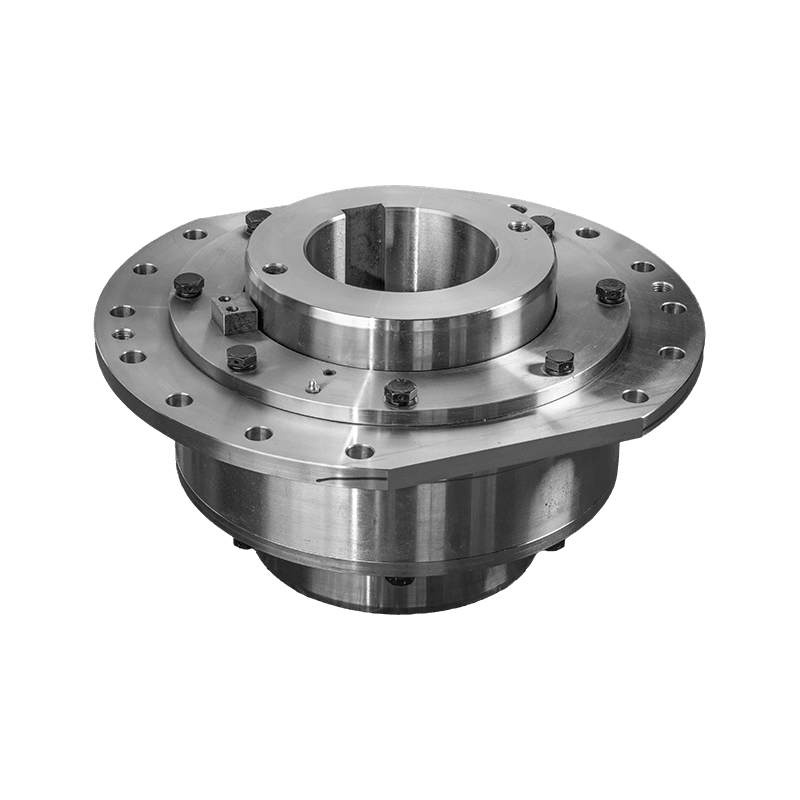

کوپلینگ درام GJC (Q/YJ 16028X-2018)

Name: کوپلینگ درام GJC (Q/YJ 16028X-2018)
Rating: 5 (99 reviews)

معرفی محصول:

کوپلینگ درام نوع GJC (استاندارد: Q/YJ 16028X-2018) یک جزء انتقال انعطاف پذیر با کارایی بالا است که به طور خاص برای درام های ماشین آلات بالابر (مانند جرثقیل ها و وینچ های مختلف) طراحی شده است. این محصول انعطاف‌پذیری چرخ دنده‌های درام را با استحکام ساختاری مورد نیاز برای بارهای سنگین ترکیب می‌کند و آن را به یک جزء اتصال هسته در سیستم‌های درایو جرثقیل تبدیل می‌کند.

مزایای اصلی و ویژگی های عملکردی:

1. قابلیت جبران زاویه ای عالی: با استفاده از طراحی پیشرفته چرخ دنده درام، امکان جابجایی زاویه ای قابل توجهی بین دو شفت (معمولاً ± 0.5 درجه) را فراهم می کند. این ویژگی آن را قادر می سازد تا به شدت با خطاهای نصب بین شفت درام و شفت کاهنده در ماشین آلات بالابر و همچنین ناهماهنگی دینامیکی در حین کار سازگار شود.

2. ظرفیت بار بالا و صلبیت سازه: کوپلینگ نوع GJC دارای ظرفیت انتقال گشتاور بسیار بالایی با طراحی ساختاری فشرده و قوی است. این می تواند بارهای ضربه ای عظیم و ارتعاشات با فرکانس بالا را که معمولاً در عملیات بلند کردن با آن مواجه می شوند، تحمل کند و کاملاً نیازهای شرایط سنگین را برآورده کند.

3. سیستم روغنکاری و آب بندی برتر: این محصول مجهز به یک دستگاه آب بندی بسیار قابل اعتماد، به طور موثری از نشت روان کننده جلوگیری می کند و به شدت از نفوذ گرد و غبار و رطوبت جلوگیری می کند. این طراحی به طور قابل توجهی سایش سطح دندان را کاهش می دهد و عمر مفید تجهیزات را تا حد زیادی افزایش می دهد.

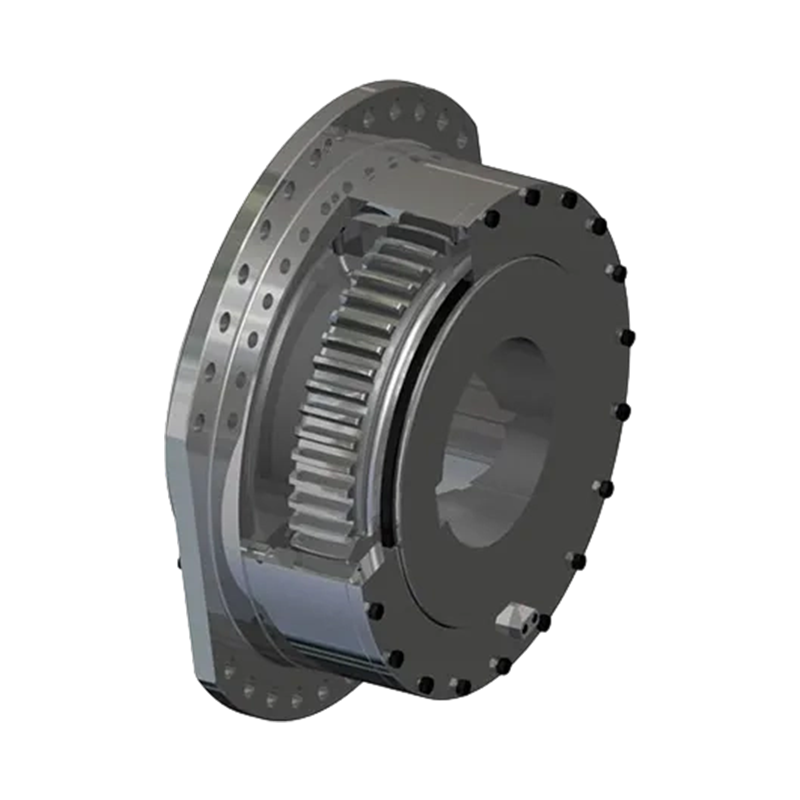

4. اتصال درام اختصاصی: این کوپلینگ برای درایوهای درام بهینه شده است، معمولاً از یک حلقه دنده داخلی که مستقیماً به محفظه درام متصل می شود (با جوشکاری یا پیچ و مهره)، در حالی که آستین دنده خارجی به شفت خروجی کاهنده متصل می شود و به درایو قدرت کارآمد می رسد.

5. نصب و نگهداری راحت: طراحی اجازه می دهد تا درجه ای از تنظیم تحت بار، و برخی از مدل ها پشتیبانی از نصب محوری یا جداسازی قطعات، تعمیر و نگهداری در محیط های کاری محدود را تا حد زیادی ساده می کند.

تماس با ما

PDF دانلود

PREV: کوپلینگ غلتکی کروی کوپلینگ اسپلاین پیچشی نوع QGC (Q/YJ16029X-2018)
بعدی: کوپلینگ درام نوع QJC (Q/YJ16027X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

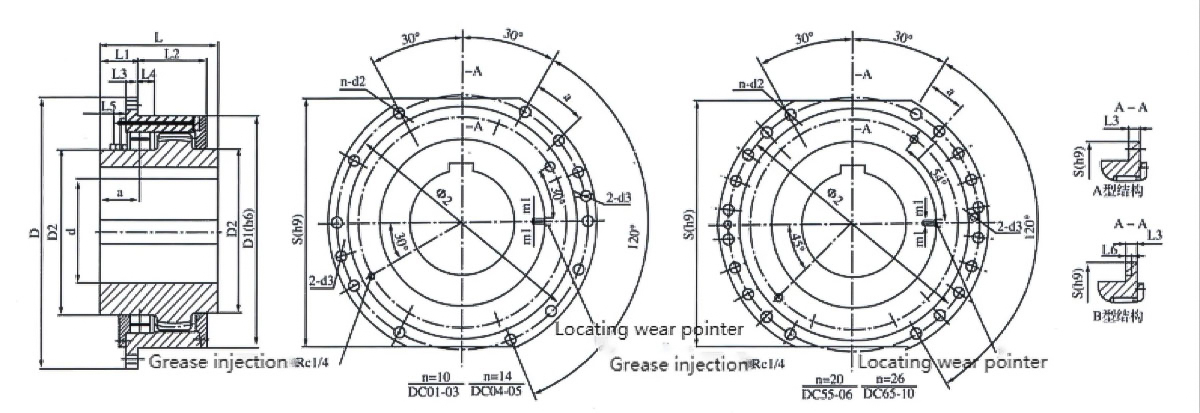

پارامترهای اساسی و ابعاد اصلی کوپلینگ درام GJC

تایپ کنید	مجاز است سرعت	اسمی گشتاور	شعاعی بار	سوراخ محور		ابعاد کلی (میلی متر)									بعد اتصال قرقره							ترازو پوشیدن میلی لیتر	محوری ترخیص X _حداکثر	موقعیت بار e	لحظه از اینرسی I/kg·m²	توده متر بر کیلوگرم
	n _حداکثر	T _حداکثر	F _حداکثر	قطر	طول	D	D1	D2	L1	L2	L3	L4	L5	L6	S	Φ2	n-d2	پیچ و مهره	a	d3	r
	r/دقیقه	KN·m	KN	d _حداکثر	L _min	میلی متر									میلی متر							میلی متر
GJC01A	200	16	18	110	185	400	280	180	80	85	15	25	26	11	360	360	10-18	M16	30	M16	2.5	1	2.5±	88	1	80
GJC01B											20
GJC02A	200	22.4	25	125	200	420	310	212	80	95	15	25	26	11	380	380	10-18	M16	30	M16	2.5	1	2.5±	88	1.5	100
GJC02B											20
GJC03A	200	31.5	35.5	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	M20	30	M20	2.5	1	2.5±	88	2.5	120
GJC03B
GJC35A	200	45	50	160	235	510	400	250	95	115	20	30	34	15	460	460	10-22	M20	30	M20	2.5	1.4	2.5±	106	3	150
GJC35B											25
GJC04A	200	63	71	200	250	550	420	280	95	130	20	30	34	15	500	500	14-22	M20	20	M20	2.5	1.4	2.5±	106	4.5	190
GJC04B											25
GJC05A	200	90	90	220	265	580	450	315	95	145	20	30	34	15	530	530	14-22	M20	20	M20	2.5	1.4	2.5±	110	7.25	245
GJC05B											25
GJC55A	200	125	112	240	290	620	500	345	101	160	25	35	35	19	560	560	20-22	M20	13.3	M20	2.5	1.8	2.5±	110	10.3	330
GJC55B											30
GJC06A	200	160	140	260	300	650	530	375	101	170	25	35	35	19	580	600	20-22	M20	13.3	M20	2.5	1.8	2.5±	116	15.5	385
GJC06B											30
GJC65A	200	190	165	270	300	665	545	387	101	175	25	35	35	19	590	615	25-22	M20	10	M20	4	1.8	2.5±	116	18.3	435
GJC65B											30
GJC07A	200	250	180	280	310	680	560	400	101	180	25	35	35	19	600	630	26-22	M20	10	M20	4	1.8	2.5±	116	21.4	485
GJC07B											30
GJC08A	200	315	224	300	345	720	600	437	111	185	35	43	35	21	640	660	26-26	M24	10	M24	4	2.2	2.5±	118	30.6	550
GJC08B
GJC09A	200	450	280	340	380	780	670	487	111	213	35	43	35	21	700	730	26-26	M24	10	M24	4	2.2	2.5±	118	40.2	650
GJC09B
GJC10A	200	560	335	380	420	850	730	545	111	230	35	43	35	21	760	800	26-26	M24	10	M24	4	2.2	2.5±	120	65.1	890
GJC10B
GJC11B	200	710	450	420	420	950	800	600	120	240	40	50	36	26	840	880	26-32	M30	10	M24	5	3	± 3	131	100	1000
GJC12B	200	1000	600	460	440	1010	850	650	127	256	46	50	36	30	890	940	26-32	M30	10	M24	5	3	± 3	134	140	1225
GJC13B	200	1250	750	500	470	1090	930	720	137	282	50	55	36	32	960	1020	20-32	M30	10	M24	5	3	± 3	145	207	1540
GJC14B	200	1600	900	540	490	1170	1010	780	140	297	55	60	36	36	1030	1100	26-32	M30	10	M30	5	3	± 3	150	310	1922
GJC15B	200	2000	1100	580	510	1270	1090	840	145	318	60	70	36	40	1120	1200	26-32	M30	10	M30	5	3	± 3	162	449	2395
GJC16B	200	2500	1300	640	540	1430	1240	960	145	346	60	70	36	40	1260	1360	26-32	M30	10	M30	6	4	± 4	168	809	3370
GJC17B	200	3150	1600	700	570	1540	1340	1050	159	365	70	80	38	50	1360	1460	26-38	M36	10	M30	6	4	± 4	181	1177	4170
GJC18B	200	4000	2000	780	600	1640	1440	1150	159	394	70	80	38	50	1460	1560	26-38	M36	10	M30	6	4	± 4	191	1634	4930
