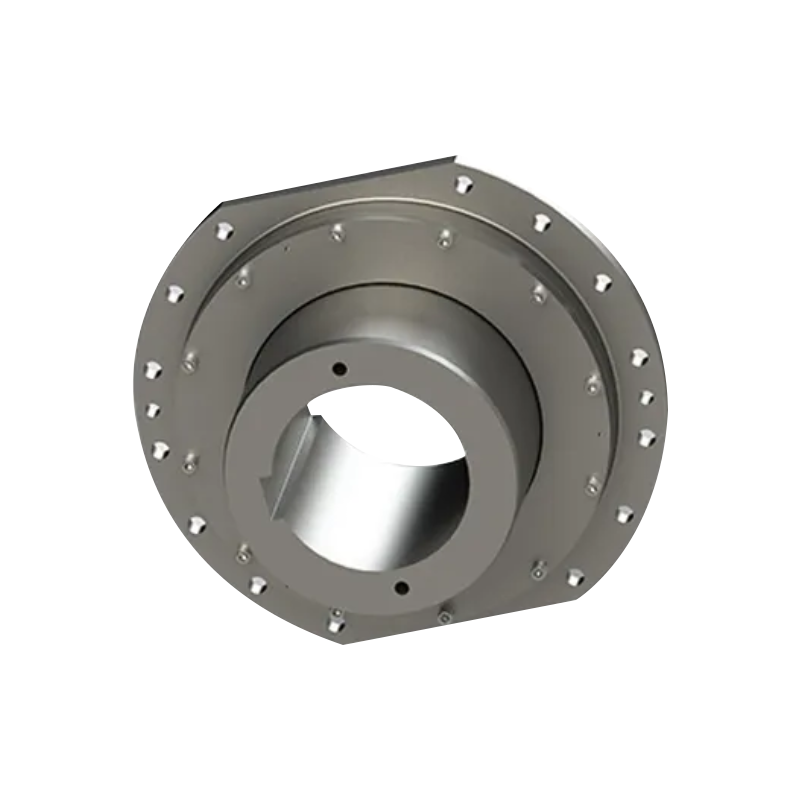

کوپلینگ غلتکی کروی با سوراخ استوانه ای QGCA (منطبق با استاندارد Q/YJ 16030X-2018) دارای یک سوراخ شفت استوانه ای و غلتک های کروی است که فرآیندهای ماشینکاری و مونتاژ را تا حد زیادی ساده می کند و در عین حال تطبیق پذیری بالا را حفظ می کند. این محصول دارای ظرفیت باربری بسیار قوی، با محدوده گشتاور اسمی 4kN·m تا 900kN·m و حداکثر نیروی شعاعی مجاز 520kN است. در مقایسه با کوپلینگ‌های دنده‌ای سنتی، تقریباً 30 درصد بهبود عملکرد را ارائه می‌دهد که برای مقابله با ضربه‌های شدید و شرایط استارت مکرر در محدوده‌های عملیاتی M3-M8 کافی است. به لطف طراحی تماس کروی بین غلتک ها و سوراخ، نه تنها دارای قابلیت جبران جابجایی زاویه ای خودکار تا 1.5 درجه است، که به طور موثر تنش ناشی از خطاهای نصب و تغییر شکل قاب را جذب می کند، بلکه مانند یک یاتاقان خود تراز عمل می کند و به طور قابل توجهی از آسیب خمشی اضافی شفت سیستم کاهنده محافظت می کند. علاوه بر این، این کوپلینگ ساختار فشرده ای دارد و به آرامی و بی صدا کار می کند. همراه با نشانگر سایش داخلی، پشتیبانی فنی ایده آلی را برای چیدمان کارآمد و نظارت بر وضعیت راحت ماشین آلات سنگین در فضاهای محدود فراهم می کند.

تماس با ما

PDF دانلود

PREV: جفت زنجیر غلتکی LC (Q/YL 17031X-2018)
بعدی: کوپلینگ غلتکی کروی کوپلینگ اسپلاین پیچشی نوع QGC (Q/YJ16029X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

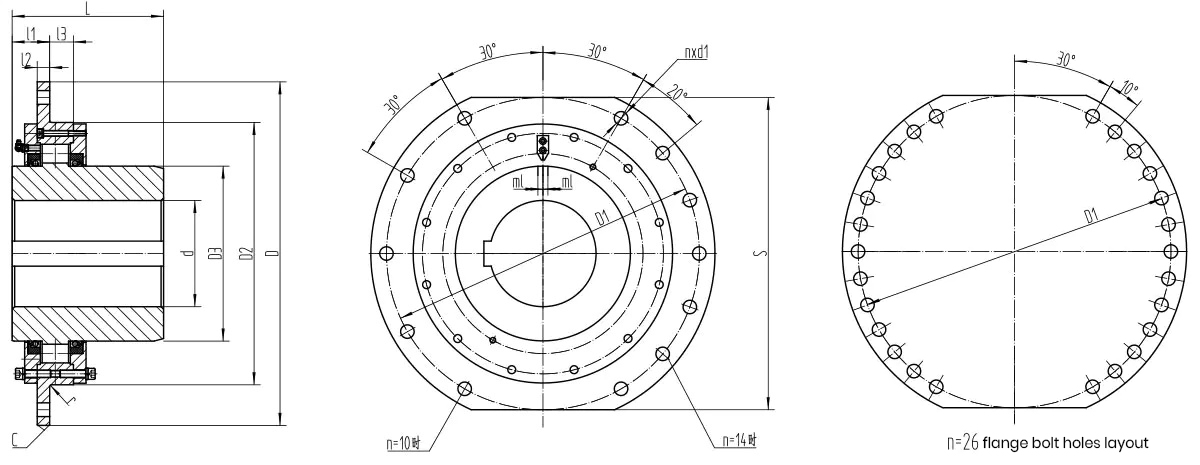

پارامترهای اساسی و ابعاد اصلی کوپلینگ سوراخ شفت استوانه ای QGCA کوپلینگ غلتکی کروی

تایپ کنید	اسمی گشتاور Tn/kN·m	جایز است شعاعی نیرو/KN	d (H7)	L	D	D1	D2	D3	n×d1	S	l1	l2	l3	r	c	بپوشید مقیاس / میلی لیتر	لحظه اینرسی /kg·m²	توده متر بر کیلوگرم

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48،50،55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60،65	107											2			21.8
QGCA4	14	25	60،65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100,110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100,110,120	167										3				52
QGCA8	35.5	49	100,110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130,140	202										3	3			67
QGCA9	50	70	100,110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130,140,150	202											3			88.5
QGCA10	100	120	130,140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160,170,180	242														151
QGCA11	160	140	160,170,180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190200	282											4			181
QGCA12	224	170	190200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240,250	330														247
QGCA13	355	300	200,220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240,250,260	330														311
QGCA14	500	340	240,250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280300	380											5			394
QGCA15	630	380	240,250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280300,320	380											5			560
QGCA16	710	450	280300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340,360,390	450											6			664

توجه:

1. اگر قطر d و طول L سوراخ شفت خارج از محدوده ذکر شده در جدول باشد، می توان با سازنده توافق کرد.
2. ممان اینرسی و جرم تقریبی هستند که با توجه به حداقل قطر سوراخ شفت محاسبه می شوند.
