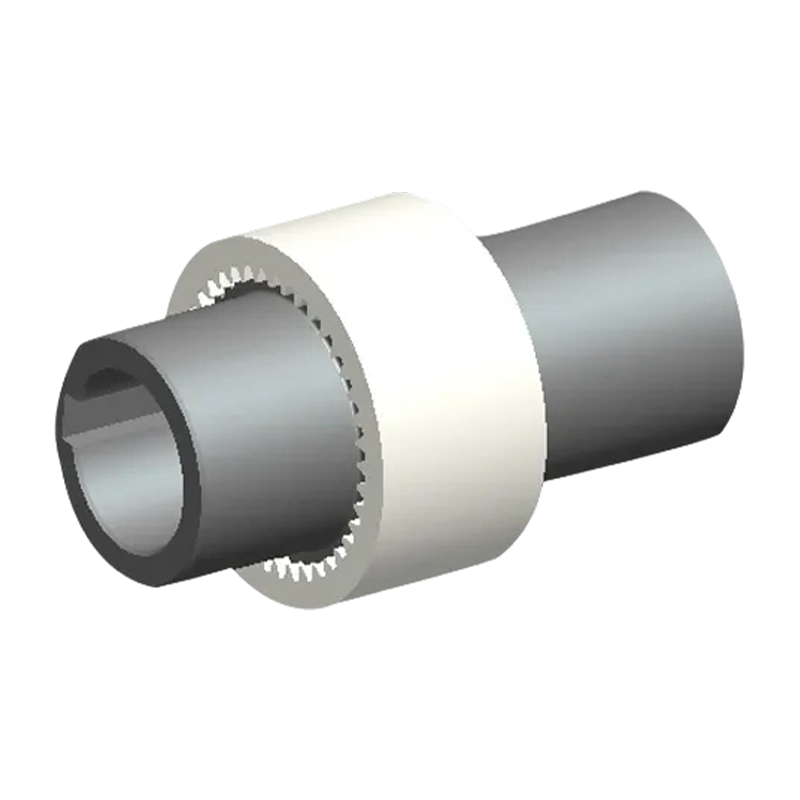

کوپلینگ چرخ دنده چرخ دنده داخلی NC نایلون (Q/YG14021X-2018)

Name: کوپلینگ چرخ دنده چرخ دنده داخلی NC نایلون (Q/YG14021X-2018)
Rating: 5 (99 reviews)

نمای کلی محصول:

کوپلینگ چرخ دنده داخلی NC نایلون (استاندارد: Q/YG14021X-2018) یک راه حل پیشرفته انتقال قدرت مکانیکی است که استحکام فولاد را با خواص پیشرفته پلیمرهای با کارایی بالا ترکیب می کند. این طرح "هیبرید" برای صنایعی طراحی شده است که به دنبال تعادل بین ظرفیت گشتاور بالا و عملیات بدون تعمیر و نگهداری هستند و به عنوان اوج کارایی و دوام در این زمینه ایستاده است.

مزایای کلیدی برای خریداران صنعتی (ارزش پیشنهادی):

1. علم مواد پیشرفته (خود روان کننده): قلب این کوپلینگ حلقه چرخ دنده داخلی نایلونی است. نایلون به دلیل استحکام بالا، مقاومت در برابر سایش استثنایی، و خواص خود روانکاری، که نیاز به گریس کاری دستی مکرر را از بین می برد و هزینه های عملیاتی را به میزان قابل توجهی کاهش می دهد، مشهور است.

2. انعطاف پذیری محیطی برتر: بر خلاف کوپلینگ های تمام فلزی، اجزای نایلونی امکان عملکرد روان در محیط های خورنده و شرایط دمای بالا را فراهم می کنند و در جایی که مواد سنتی ممکن است از کار بیفتند، ماندگاری فوق العاده ای را ارائه می دهند.

3. جبران ناهماهنگی دقیق: با طراحی منحصر به فرد دندانه دنده داخلی به شکل درام، سری NC درگیری یکپارچه را تضمین می کند. این به طور موثر ناهماهنگی های زاویه ای، موازی و محوری را جبران می کند و استرس بر یاتاقان ها و موتورهای متصل را کاهش می دهد.

4. ارتعاش یکپارچه: این کوپلینگ به طور منحصر به فردی یک عنصر الاستومری را بین چرخ دنده های داخلی و خارجی ترکیب می کند. این به عنوان یک ضربه گیر عمل می کند تا ارتعاشات را در حین کار کاهش دهد و از ماشین آلات دقیق شما در برابر بارهای ضربه ناگهانی محافظت می کند.

5. تعمیر و نگهداری Plug-and-Play: به لطف ساختار ماژولار و طراحی کاربرپسند، سری NC را می توان به راحتی برای بازرسی یا جایگزینی سریع جدا کرد و زمان خرابی پرهزینه را در خط تولید شما به حداقل رساند.

تماس با ما

PDF دانلود

PREV: کوپلینگ درام نوع QJC (Q/YJ16027X-2018)
بعدی: جفت دنده درام نوع GSC (Q/YG14019X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

پارامترهای اساسی و ابعاد اصلی کوپلینگ چرخ دنده حلقه داخلی نایلونی نوع NC

تایپ کنید	اسمی گشتاور Tn/KN·m	مجاز است سرعت [n]/r.min-1	ابعاد اصلی (میلی متر)							حداکثر تحمل			لحظه از اینرسی /kg·m²	وزن (کیلوگرم)
			سوراخ شفت قطر d1، d2	سوراخ شفت طول L1، L2	L	D	D1 D2	E	L4	محوری (میلی متر)	شعاعی (mm)	زاویه α°
NC1	40	6000	6،8،10	16،20،25،32	37,45,55,69	40	26	4	34	2	0.3 ±	1 درجه	0.25	0.85
			12،14
NC2	100	6000	10،12،14،22	25,32,42,52	57,71,91,111	42	36	4	40	2	± 0.4	1 درجه	0.92	1.7
			16،18،20،24
NC3	160	6000	20،22،24	52,62	113 133	66	44	4	46	2	± 0.4	1 درجه	3.1	2.6
			25،28
NC4	250	6000	28،30،32	62,82	129 169	83	58	4	48	2	± 0.4	1 درجه	8.69	3.6
			35,38
NC5	315	5000	32,35,38	82,112	169 229	93	65	4	50	3	± 0.4	2 درجه	14.28	5.5
			40،42
NC6	400	5000	40،42,45	82,112	230	100	68	4	52	3	± 0.4	2 درجه	18.84	6.8
			48
NC7	630	3600	45,48,50	82,112	229	115	80	4	60	3	0.6±	2 درجه	56.5	9.8
			55
NC8	1250	3600	48،50،55	112,142	229 289	140	96	4	72	3	0.6±	2 درجه	98.55	26.5
			60،63،65
NC9	2000	2000	60،63،65	142,172	295 351	175	124	6	93	4	0.7 ±	2 درجه	370.5	37.6
			70,71,75,80
NC10	3150	1800	70,71,75,80	142,172,212	292,352,432	220	157	8	110	4	0.7 ±	2 درجه	1156.8	55

توجه:

نوع ساختار مشابه کوپلینگ چرخ دنده درام نوع TGC-A است.
