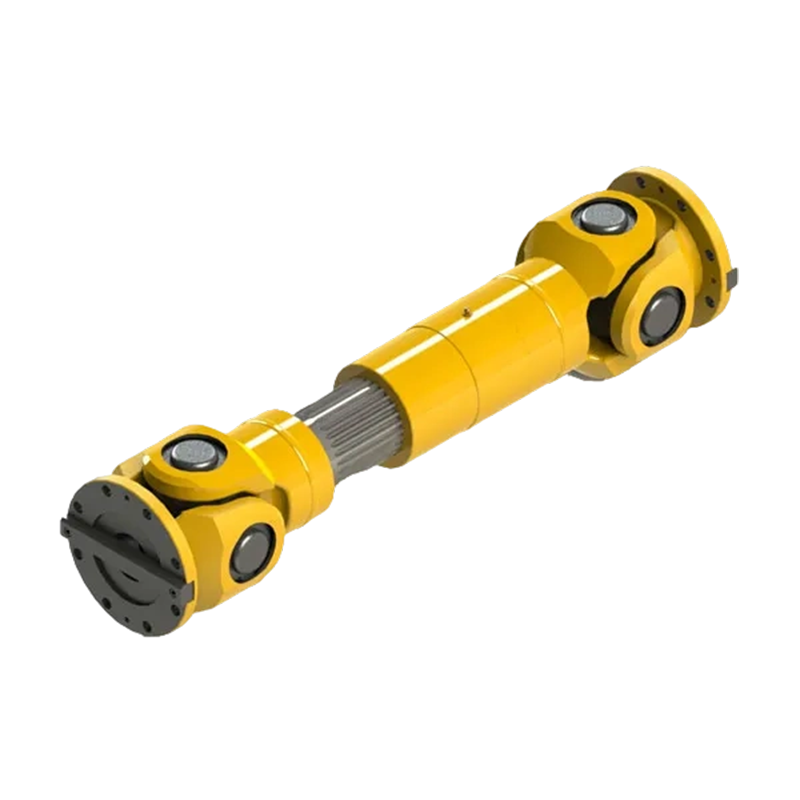

کوپلینگ جهانی جوش داده شده با انبساط استاندارد SWC-BH

Name: کوپلینگ جهانی جوش داده شده با انبساط استاندارد SWC-BH
Rating: 5 (99 reviews)

اتصال جهانی جوش داده شده استاندارد تلسکوپی SWC-BH یک راه حل کارآمد و همه کاره انتقال قدرت است که به طور خاص برای انتقال گشتاور زیاد بین شفت ها با انحراف زاویه ای طراحی شده است. هسته آن در ساختار منحصر به فرد تلسکوپی نهفته است، که آن را قادر می سازد تا جابجایی محوری را به طور انعطاف پذیر جبران کند و با ناهماهنگی قابل توجه زاویه ای سازگار شود، به طور موثر بار استرس بر روی تجهیزات متصل را کاهش می دهد و قابلیت اطمینان کل سیستم انتقال را افزایش می دهد. این سری از محصولات با استفاده از فناوری جوش دقیق، با استحکام ساختاری و دوام بسیار بالا تولید می‌شوند. ظرفیت تحمل گشتاور اسمی آن می تواند تا 1000 کیلو نیوتن متر برسد که می تواند چالش های سخت صنعتی مختلف را برطرف کند. هنگام ساخت زنجیرهای پیچیده انتقال نیرو، این سازه جوش داده شده سنگین اغلب با اجزایی مانند کوپلینگ دنده نایلونی یا نایلون اتصال دنده آستین جفت می شود تا از خروجی توان دقیق و پایدار در شرایط عملیاتی مختلف اطمینان حاصل شود.

اتصال جهانی جوش داده شده تلسکوپی استاندارد SWC-BH از استانداردهای صنعتی در تولید پیروی می کند و سازگاری و سازگاری عالی دارد. این به طور گسترده در زمینه های صنعتی کلیدی مانند متالورژی، معدن، انرژی و جابجایی مواد استفاده می شود. ویژگی های نصب و نگهداری آسان آن می تواند به طور قابل توجهی هزینه های عملیاتی شرکت ها را کاهش دهد و زمان خرابی تجهیزات را کوتاه کند و تضمینی برای عملکرد مداوم ماشین آلات سنگین ارائه دهد.

تماس با ما

PDF دانلود

PREV: کوپلینگ جهانی فلنجی نوع SWC-WF بدون جوشکاری انبساطی
بعدی: فلنج انبساط استاندارد SWC-BF نوع کوپلینگ جهانی

پارامترهای محصول

ارسال پیام

پارامترهای فنی

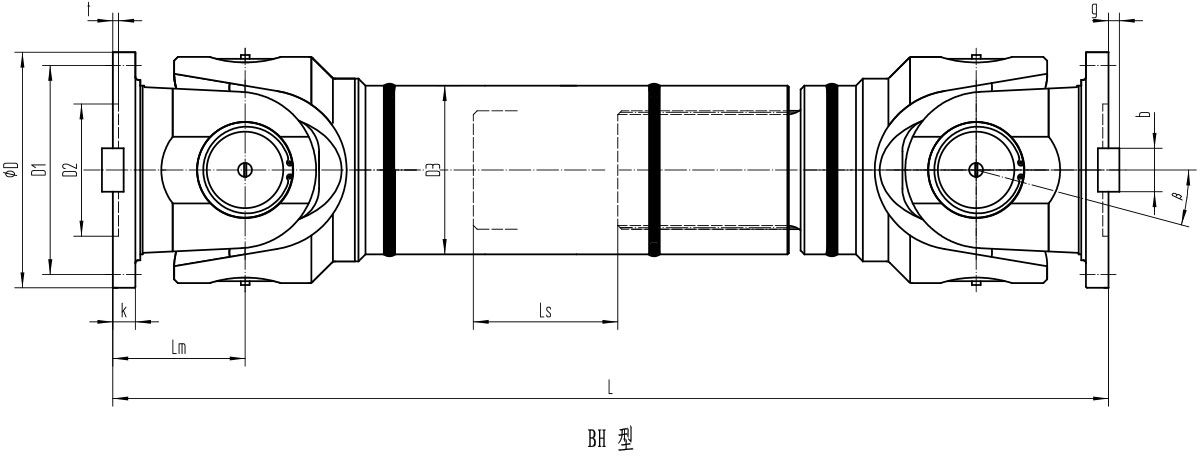

پارامترهای اساسی و ابعاد اصلی کوپلینگ جهانی جوش داده شده با انبساط استاندارد BH

تایپ کنید	قطر چرخش D/mm	گشتاور اسمی Tn/kN·m	گشتاور خستگی Tf/kN·m	تحمل زندگی عامل L	زاویه محور β/(°)	گسترش قرارداد مقدار Ls/mm	ابعاد / میلی متر										لحظه اینرسی I/kg·m²		توده متر بر کیلوگرم
تایپ کنید	قطر چرخش D/mm	گشتاور اسمی Tn/kN·m	گشتاور خستگی Tf/kN·m	تحمل زندگی عامل L	زاویه محور β/(°)	گسترش قرارداد مقدار Ls/mm	L _دقیقه	D1 (jS11)	D2 (H7)	D3	L _m	n×φd	k	t	b (h9)	g	L _دقیقه	افزایش دهید 100 میلی متر	L _دقیقه	افزایش دهید 100 میلی متر
SWC100BH	100	2.5	1.25	5.795×10 ^-4	≤25	55	405	84	57	60	55	6×φ9	7	2.5	-	-	0.004	0.0002	6.1	0.35
SWC120BH	120	5	2.5	4.641×10 ^-3	≤25	80	485	102	75	70	65	8×φ11	8	2.5	-	-	0.011	0.0004	10.8	0.55
SWC150BH	150	10	5	0.51×10 ^-1	≤25	80	590	130	90	89	80	8×φ13	10	3	-	-	0.042	0.0016	24.5	0.85
SWC180BH	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.175	0.007	70	2.8
SWC200BH	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.314	0.013	98	3.7
SWC225BH	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.538	0.023	122	4.9
SWC250BH	250	80	40	2.82×10 ¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	0.966	0.028	172	5.3
SWC285BH	285	120	58	8.28×10 ¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.011	0.05	263	6.3
SWC315BH	315	160	80	2.79×10 ²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	3.605	0.08	382	8
SWC350BH	350	225	110	7.44×10 ²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	5.316	0.146	532	11.5
SWC390BH	390	320	160	1.86×10 ³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	12.16	0.222	738	15
SWC440BH	440	500	250	8.25×10 ³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	21.42	0.474	1190	21.7
SWC490BH	490	700	350	2.154×10 ⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	34.10	0.69	1542	27.3
SWC550BH	550	1000	500	6.335×10 ⁴	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	68.92	1.357	2380	34
