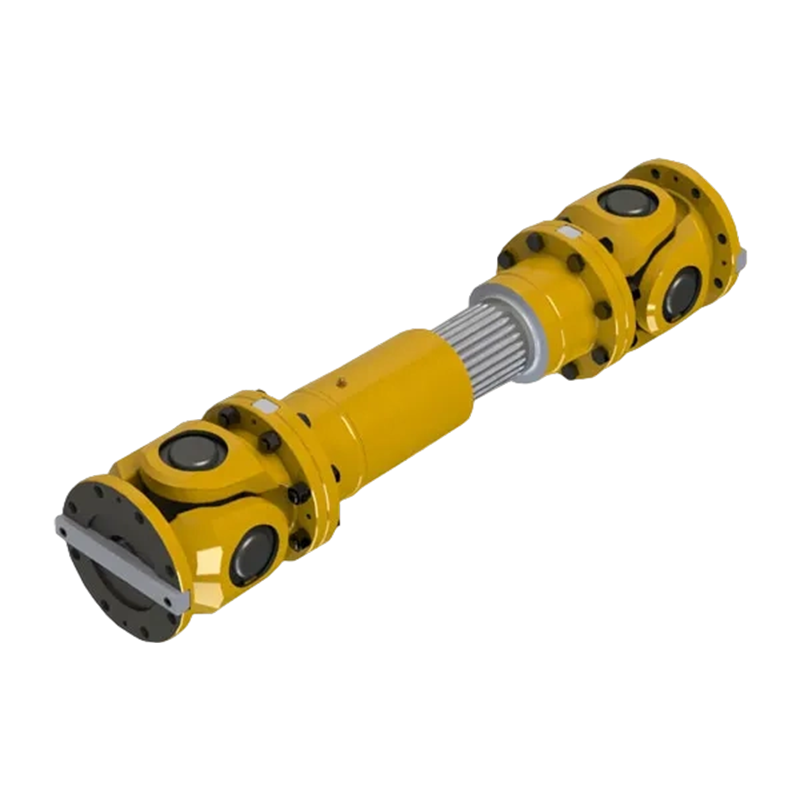

کوپلینگ جهانی فلنج انبساط استاندارد SWC-BF اندازه بزرگ

Name: کوپلینگ جهانی فلنج انبساط استاندارد SWC-BF اندازه بزرگ
Rating: 5 (99 reviews)

کوپلینگ جهانی فلنج استاندارد تلسکوپی استاندارد SWC-BF جزء اصلی ماشین آلات سنگین است که انتقال گشتاور فوق العاده بالا و جبران جابجایی انعطاف پذیر را ادغام می کند. طراحی استاندارد منحصر به فرد فلنج تلسکوپی آن به تجهیزات دارای قابلیت های انبساط و انقباض محوری عالی می باشد، جابجایی های محوری ناشی از انبساط حرارتی، انقباض سرد یا تغییر شکل قاب را در حین کارکرد سیستم به طور موثر جذب می کند و پایداری مداوم انتقال نیرو را در شرایط پیچیده دینامیکی تضمین می کند.

این سری از محصولات دارای مشخصات قوی با قطر چرخش از 620 میلی‌متر تا 1320 میلی‌متر، گشتاور اسمی به 16000 کیلو نیوتن‌متر و حداکثر گشتاور خستگی 9600 کیلونیوتن‌متر هستند که توانایی مقابله با چالش‌های با بار بالا مانند تولید فولاد، ذوب انرژی و ذوب فولاد را دارد. مهندسی کشتی سازی با یک پیکربندی مفصل جهانی دقیق، این کوپلینگ می‌تواند به جبران جابه‌جایی زاویه‌ای دقیق در محدوده زاویه انحراف محور از 5 درجه تا 15 درجه دست یابد، که به طور قابل‌توجهی استرس مکانیکی و سایش تجهیزات متصل را کاهش می‌دهد.

از طریق طراحی ساختاری بادوام که کاملاً استانداردهای صنعت را رعایت می کند، نه تنها راندمان تبدیل توان بالا را تضمین می کند، بلکه هزینه های تعمیر و نگهداری را در طول عملیات طولانی مدت به طور قابل توجهی کاهش می دهد. این یک راه حل فنی ایده آل برای دستیابی به اتصالات با قابلیت اطمینان بالا در سیستم های صنعتی بزرگ است.

تماس با ما

PDF دانلود

PREV: فلنج انبساط استاندارد SWC-BF نوع کوپلینگ جهانی
بعدی: کوپلینگ جهانی جوش انبساط کوتاه نوع SWC-DH

پارامترهای محصول

ارسال پیام

پارامترهای فنی

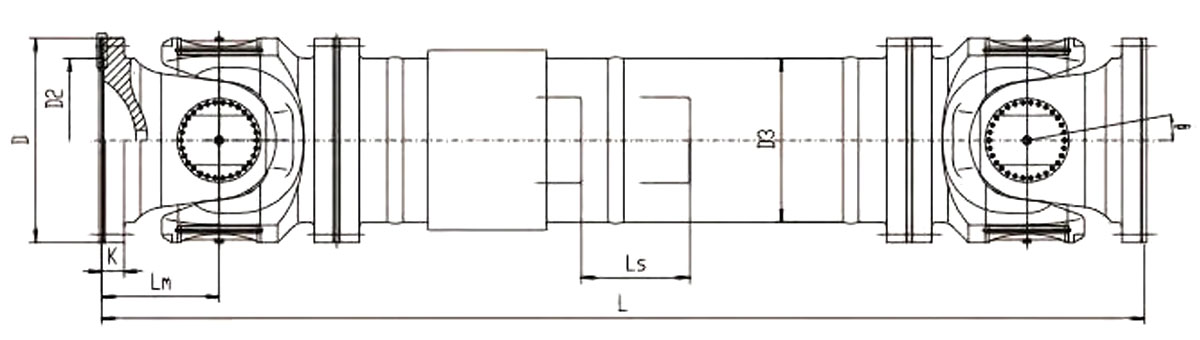

فلنج انبساط استاندارد نوع BF پارامترهای اساسی و ابعاد اصلی کوپلینگ جهانی استاندارد

تایپ کنید	قطر چرخش D/mm	گشتاور اسمی Tn/kN·m	گشتاور خستگی Tf/kN·m	عامل زندگی بلبرینگ K	زاویه محور β/(°)	گسترش انقباض مقدار Ls/mm	ابعاد / میلی متر
							Lmin			D1 (jS11)	D2 (H7)	D3	L _m			n×φd	k
							β=5 درجه	β=10 درجه	β=15 درجه				β=5 درجه	β=10 درجه	β=15 درجه
SWC620BF	620	1600	960	0.21×10 ⁶	5 درجه	250	3100	3180	3220	575	500	480	325	345	355	20×φ26	70
		1400	840	0.16×10 ⁶	10 درجه
		1220	730	0.13×10 ⁶	15 درجه
SWC680BF	680	2180	1310	0.51×10 ⁶	5 درجه	250	3250	3350	3390	635	550	530	350	375	385	24×φ26	70
		1900	1140	0.41×10 ⁶	10 درجه
		1640	980	0.32×10 ⁶	15 درجه
SWC740BF	740	2800	1680	1.18×10 ⁶	5 درجه	250	3460	3580	3620	685	600	590	385	415	425	24×φ33	80
		2450	1470	0.98×10 ⁶	10 درجه
		2100	1260	0.75×10 ⁶	15 درجه
SWC780BF	780	3200	1920	1.73×10 ⁶	5 درجه	250	3720	3860	3920	725	640	630	405	440	455	24×φ33	90
		2860	1720	1.48×10 ⁶	10 درجه
		2500	1500	1.06×10 ⁶	15 درجه
SWC840BF	840	3600	2160	3.63×10 ⁶	5 درجه	250	3960	4040	4100	775	680	660	460	480	495	24×φ39	100
		3580	2150	3.11×10 ⁶	10 درجه
		3100	1860	2.23×10 ⁶	15 درجه
SWC920BF	920	5300	3200	9.02×10 ⁶	5 درجه	300	4520	4620	4680	855	730	750	500	525	540	24×φ39	110
		4700	2820	8.12×10 ⁶	10 درجه
		4050	2430	5.62×10 ⁶	15 درجه
SWC1000BF	1000	6900	4140	18.2×10 ⁶	5 درجه	300	5020	5100	5180	920	800	790	555	575	595	20×φ45	125
		6000	3600	15.3×10 ⁶	10 درجه
		5200	3120	12.2×10 ⁶	15 درجه
SWC1100BF	1100	9200	5520	46.0×10 ⁶	5 درجه	300	5640	5720	5820	1020	880	860	610	630	655	20×φ45	135
		8000	4800	36.1×10 ⁶	10 درجه
		6900	4140	30.3×10 ⁶	15 درجه
SWC1200BF	1200	12000	7200	110×10 ⁶	5 درجه	300	6380	6440	6550	1110	960	940	670	685	715	20×φ52	150
		10400	6240	94×10 ⁶	10 درجه
		9000	5400	74×10 ⁶	15 درجه
SWC1280BF	1280	14600	8760	212×10⁶	5 درجه	350	7200	7280	7360	1190	1020	1000	725	745	765	20×φ52	160
		12700	7600	165×10 ⁶	10 درجه
		11000	6600	138×10 ⁶	15 درجه
SWC1320BF	1320	16000	9600	288×10 ⁶	5 درجه	350	8000	8080	8150	1230	1040	1020	750	770	790	24×φ52	170
		13900	8340	224×10 ⁶	10 درجه
		12000	7200	187×10 ⁶	15 درجه
