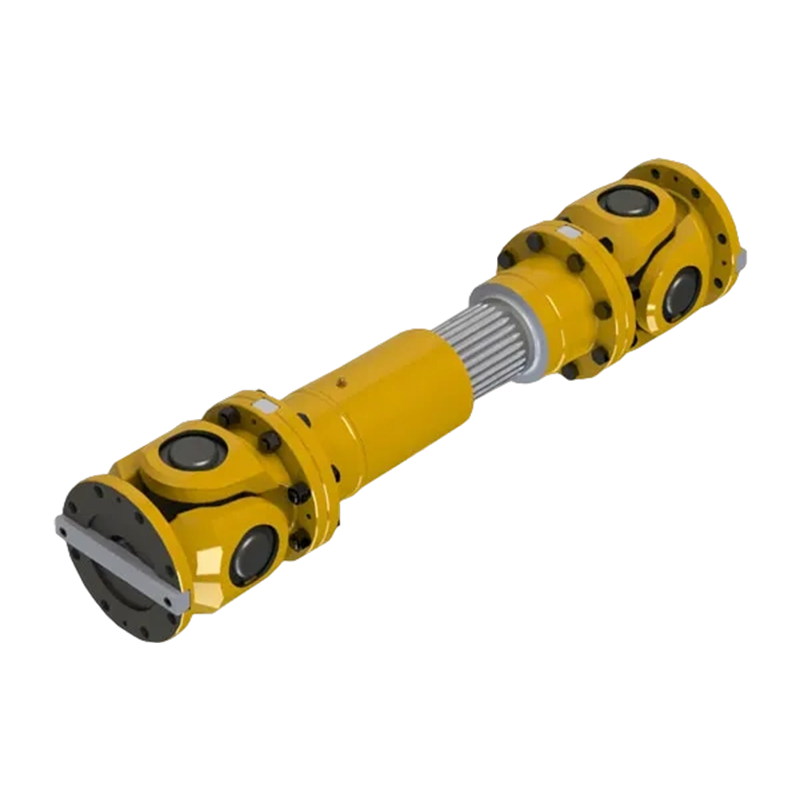

فلنج انبساط استاندارد SWC-BF نوع کوپلینگ جهانی

Name: فلنج انبساط استاندارد SWC-BF نوع کوپلینگ جهانی
Rating: 5 (99 reviews)

اتصال جهانی فلنج تلسکوپی استاندارد SWC-BF یک راه حل مهندسی پیشرفته است که برای برآوردن الزامات انتقال گشتاور کارآمد و جبران انحراف زاویه طراحی شده است. طراحی منحصر به فرد فلنج و ساختار تلسکوپی آن، آن را در جذب جابجایی محوری و ناهماهنگی زاویه بسیار عالی می کند، به طور موثر فشار وارده بر تجهیزات اتصال را کاهش می دهد و عمر کلی سیستم را افزایش می دهد. این کوپلینگ ساختار فلنجی محکمی دارد و ظرفیت تحمل گشتاور بسیار بالایی دارد (مانند گشتاور اسمی مدل SWC550BF می‌تواند تا 1000 کیلو نیوتن در متر برسد)، که می‌تواند با محیط‌های کاربردی صنعتی سخت مانند متالورژی، پتروشیمی، مهندسی دریایی و ماشین‌آلات سنگین سازگار شود. در حین ارائه چنین راه حل های انتقال سنگین، زمینه های مربوطه اغلب اجزایی مانند کوپلینگ دنده نایلونی، کوپلینگ دنده آستین نایلونی، کوپلینگ دنده داخلی نایلونی و کوپلینگ دنده نایلونی انعطاف پذیر را برای برآوردن نیازهای انتقال انعطاف پذیر در شرایط کاری مختلف، ادغام می کنند و از انتقال نیرو دقیق و قابل اطمینان اطمینان می دهند. این محصول به شدت از استانداردهای صنعت در تولید پیروی می کند و از سازگاری و سازگاری بالا اطمینان می دهد. نصب آسان و نیازهای نگهداری کم آن به طور قابل توجهی هزینه های عملیاتی و خرابی شرکت را کاهش می دهد.

تماس با ما

PDF دانلود

PREV: کوپلینگ جهانی جوش داده شده با انبساط استاندارد SWC-BH
بعدی: کوپلینگ جهانی فلنج انبساط استاندارد SWC-BF اندازه بزرگ

پارامترهای محصول

ارسال پیام

پارامترهای فنی

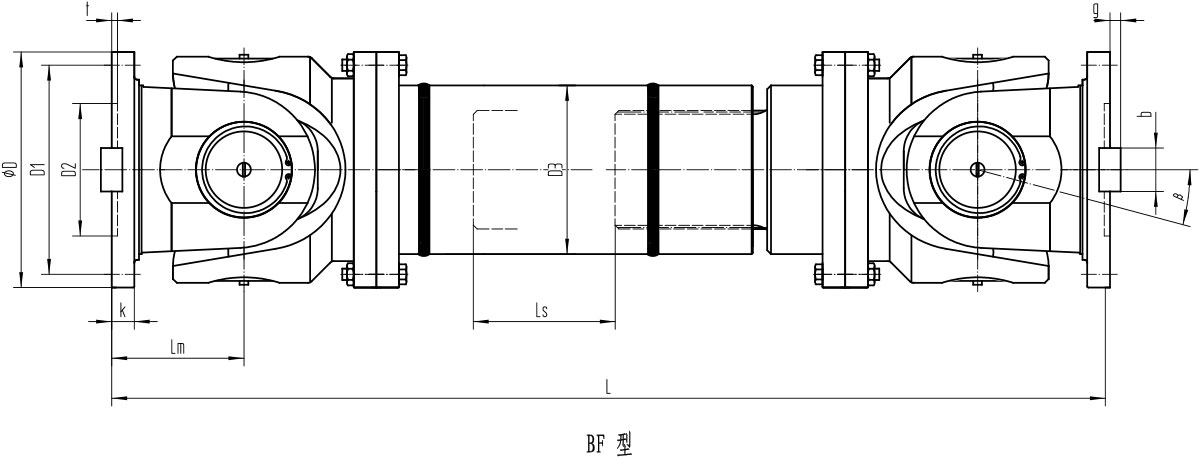

فلنج انبساط استاندارد BF پارامترهای اساسی کوپلینگ جهانی و ابعاد اصلی

تایپ کنید	قطر چرخش D/mm	گشتاور اسمی Tn/kN·m	خستگی گشتاور Tf/kN·m	تحمل زندگی عامل L	محور زاویه β/(°)	گسترش قرارداد مقدار Ls/mm	ابعاد / میلی متر										لحظه اینرسی I/kg·m²		توده متر بر کیلوگرم
تایپ کنید	قطر چرخش D/mm	گشتاور اسمی Tn/kN·m	خستگی گشتاور Tf/kN·m	تحمل زندگی عامل L	محور زاویه β/(°)	گسترش قرارداد مقدار Ls/mm	L _دقیقه	D1 (jS11)	D2 (H7)	D3	Lm	n×φd	k	t	b (h9)	g	L _دقیقه	افزایش دهید 100 میلی متر	L _دقیقه	افزایش دهید 100 میلی متر
SWC180BF	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.267	0.007	80	2.8
SWC200BF	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.505	0.013	109	3.7
SWC225BF	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.788	0.023	138	4.9
SWC250BF	250	80	40	2.82×10¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	1.445	0.028	196	5.3
SWC285BF	285	120	58	8.28×10¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.873	0.051	295	6.3
SWC315BF	315	160	80	2.79×10²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	5.094	0.08	428	8
SWC350BF	350	225	110	7.44×10²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	7.476	0.146	582	11.5
SWC390BF	390	320	160	1.86×10³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	16.62	0.222	817	15
SWC440BF	440	500	250	8.25×10³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	28.24	0.474	1290	21.7
SWC490BF	490	700	350	2.154×104	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	48.43	0.69	1721	27.3
SWC550BF	550	1000	500	6.335×104	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	86.98	1.357	2567	34
