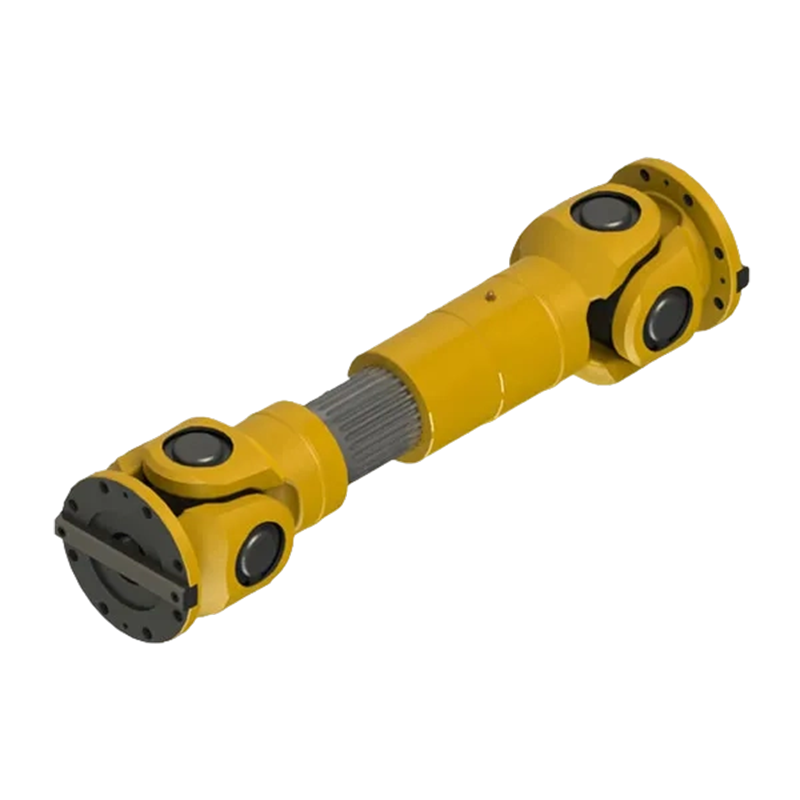

کوپلینگ جهانی جوش انبساط کوتاه نوع SWC-DH

Name: کوپلینگ جهانی جوش انبساط کوتاه نوع SWC-DH
Rating: 5 (99 reviews)

اتصال جهانی جوش داده شده تلسکوپی کوتاه SWC-DH به طور خاص برای کاربردهای پیچیده با فضای محدود در صنعت مدرن طراحی شده است. با ادغام عملکرد کوتاه تلسکوپی با یک پیکربندی مفصل جهانی دقیق، پشتیبانی قابل اعتماد انتقال توان را در عین حفظ یک طراحی جمع و جور فراهم می کند. مزیت اصلی آن در توانایی آن برای جبران دقیق خطاهای ناهماهنگی محوری تا 15 درجه است و دارای محدوده تنظیم تلسکوپی محوری از 55 میلی متر تا 190 میلی متر است. این نه تنها به طور موثر خطاهای نصب را در حین کارکرد سیستم جذب می کند، بلکه به طور قابل توجهی تمرکز تنش مکانیکی روی اجزای اتصال را کاهش می دهد.

محدوده گشتاور اسمی محصول از 22.4 kN·m تا 320 kN·m است که انتقال گشتاور کارآمد را تضمین می‌کند و در عین حال انعطاف‌پذیری چیدمان تجهیزات در فضاهای محدود را تا حد زیادی بهینه می‌کند. این یک انتخاب ایده آل برای دستیابی به جبران زاویه ای با دقت بالا است.

این کوپلینگ از یک ساختار اتصال جوشی پیشرفته استفاده می کند، که فرآیند مونتاژ بین شفت ها را تا حد زیادی ساده می کند و ثبات عالی را در نقطه اتصال تضمین می کند. مخصوصاً برای شرایط کاری که نیاز به یکپارچه سازی سریع دارند و الزامات سختگیرانه ای برای استحکام اتصال دارند، مناسب است. این محصول از مواد باکیفیت ساخته شده است که مقاومت در برابر خستگی و دوام عالی دارد. در حالی که اتلاف برق را به حداقل می رساند، می تواند با محیط های عملیاتی با شدت بالا مانند ربات ها، سیستم های اتوماسیون و ماشین آلات نوار نقاله سنگین سازگار شود.

با طراحی قوی و فناوری مهندسی دقیق، با قطر چرخش از 180 میلی‌متر تا 390 میلی‌متر، راندمان عملیاتی کلی ماشین‌آلات را بهبود می‌بخشد و در عین حال هزینه‌های تعمیر و نگهداری روزانه را کاهش می‌دهد و حفاظت طولانی‌مدت و قابل اعتمادی را برای زنجیره‌های مختلف انتقال قدرت دقیق فراهم می‌کند.

تماس با ما

PDF دانلود

PREV: کوپلینگ جهانی فلنج انبساط استاندارد SWC-BF اندازه بزرگ
بعدی: کوپلینگ جهانی جوشی بدون انبساط نوع SWC-WH

پارامترهای محصول

ارسال پیام

پارامترهای فنی

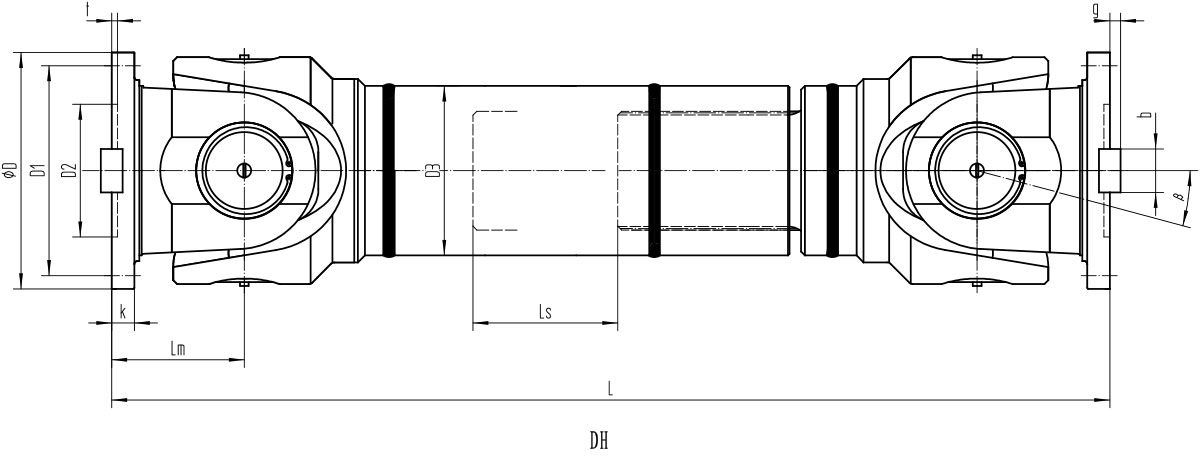

پارامترهای اساسی و ابعاد اصلی کوپلینگ جهانی جوشکاری انبساط کوتاه نوع DH

تایپ کنید	قطر چرخش D/mm	گشتاور اسمی Tn/kN·m	گشتاور خستگی Tf/kN·m	عامل زندگی بلبرینگ L	زاویه محور β/(°)	گسترش انقباض مقدار Ls/mm	ابعاد / میلی متر										لحظه اینرسی I/kg·m²		توده متر بر کیلوگرم
							L _دقیقه	D1 (jS11)	D2(H7)	D3	L _m	n×φd	k	t	b(h9)	g	L _دقیقه	افزایش دهید 100 میلی متر	L _دقیقه	افزایش دهید 100 میلی متر
SWC180DH1	180	22.4	11.2	0.245	≤15	55	600	155	105	114	110	8×φ17	17	5	24	7	0.162	0.007	56	2.8
SWC180DH2						105	650										0.165		58
SWC200DH1	200	36	18	1.115	≤15	60	620	170	120	133	115	8×φ17	17	5	28	8	0.261	0.013	74	3.7
SWC200DH2						120	680										0.276		76
SWC225DH1	225	56	28	7.812	≤15	70	640	196	135	152	120	8×φ17	20	5	32	9	0.397	0.023	92	4.9
SWC225DH2						140	710										0.415		95
SWC250DH1	250	80	40	2.82×10¹	≤15	70	735	218	150	168	140	8×φ19	25	6	40	12.5	0.885	0.028	136	5.3
SWC250DH2						130	795										0.9		148
SWC285DH1	285	120	58	8.28×10¹	≤15	80	880	245	170	194	160	8×φ21	27	7	40	15	1.801	0.051	221	6.3
SWC285DH2						150	950										1.876		229
SWC315DH1	315	160	80	2.79×10²	≤15	90	980	280	185	219	180	10×φ23	32	8	40	15	3.163	0.08	334	8
SWC315DH2						180	1070										3.331		346
SWC350DH1	350	225	110	7.44×10²	≤15	90	1070	310	210	245	194	10×φ23	35	8	50	16	5.330	0.146	452	11.5
SWC350DH2						190	1170										5.721		475
SWC390DH1	390	320	160	1.86×10³	≤15	90	1200	345	235	267	215	10×φ23	40	8	70	18	10.76	0.222	600	15
SWC390DH2						190	1300										11.13		655
