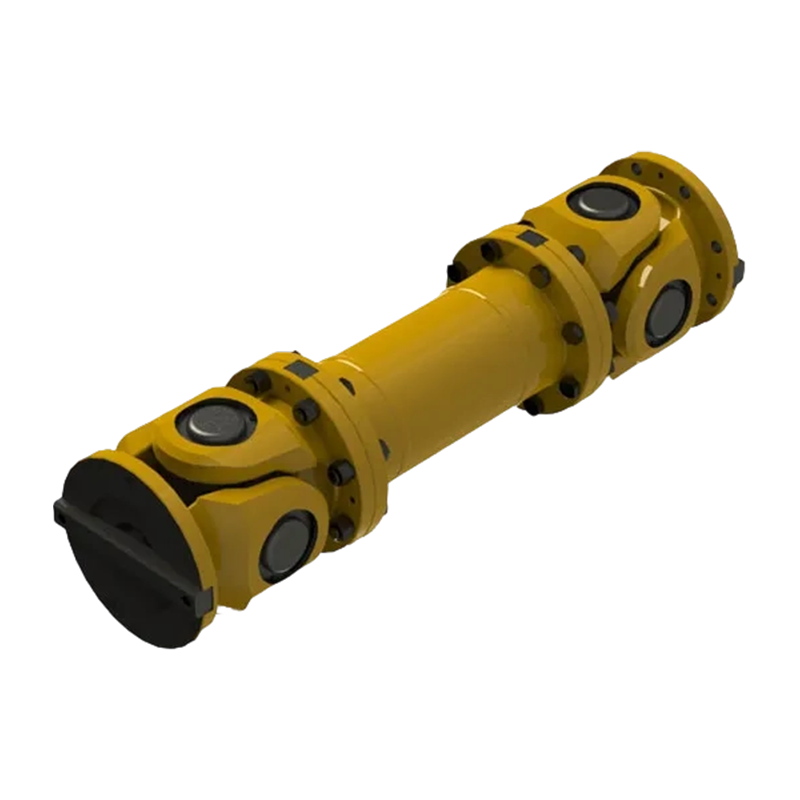

کوپلینگ جهانی فلنجی نوع SWC-WF بدون جوشکاری انبساطی

Name: کوپلینگ جهانی فلنجی نوع SWC-WF بدون جوشکاری انبساطی
Rating: 5 (99 reviews)

اتصال جهانی فلنج جوشی بدون انبساط نوع SWC-WF یک راه حل پایدار و کارآمد برای انتقال نیرو برای شرایط کاری سنگین که نیازی به جبران مکرر محوری از طریق ساختار فلنج غیر جوشکاری کارآمد آن ندارد، به ویژه در صنایع دقیق مانند کاغذسازی، مواد شیمیایی و تولید عمومی ارائه می دهد. کوپلینگ از طراحی عنصر فلزی غیر الاستیک با مقاومت بالا استفاده می کند و مزایای اصلی آن در قابلیت جبران زاویه ای عالی (حداکثر زاویه شفت تا 15 درجه) و راندمان انتقال گشتاور بسیار بالا است. گشتاور اسمی را می توان تا 1000 کیلو نیوتن متر حمل کرد که از پایداری اتصال و دوام عملیاتی سیستم های ماشین آلات سنگین در محیط های خشن اطمینان حاصل می کند. برخلاف کوپلینگ نایلون دنده سبک یا کوپلینگ دنده آستین نایلونی، سری SWC-WF بیشتر بر روی استحکام ساختاری و نصب آسان تحت گشتاور بالا تمرکز دارد. با این حال، هنگام ساخت خطوط تولید خودکار پیچیده، می‌توان آن را به طور انعطاف‌پذیر با اجزایی مانند کوپلینگ دنده داخلی نایلون و جفت دنده نایلونی انعطاف‌پذیر ادغام کرد تا الزامات دوگانه دقت انتقال نیرو و انطباق انعطاف‌پذیر سیستم را برآورده کند، در نتیجه راندمان کلی کل سیستم را به میزان قابل توجهی بهبود بخشد و در عین حال هزینه‌های تعمیر و نگهداری کل سیستم را کاهش دهد.

تماس با ما

PDF دانلود

PREV: مقاله قبلی وجود ندارد
بعدی: کوپلینگ جهانی جوش داده شده با انبساط استاندارد SWC-BH

پارامترهای محصول

ارسال پیام

پارامترهای فنی

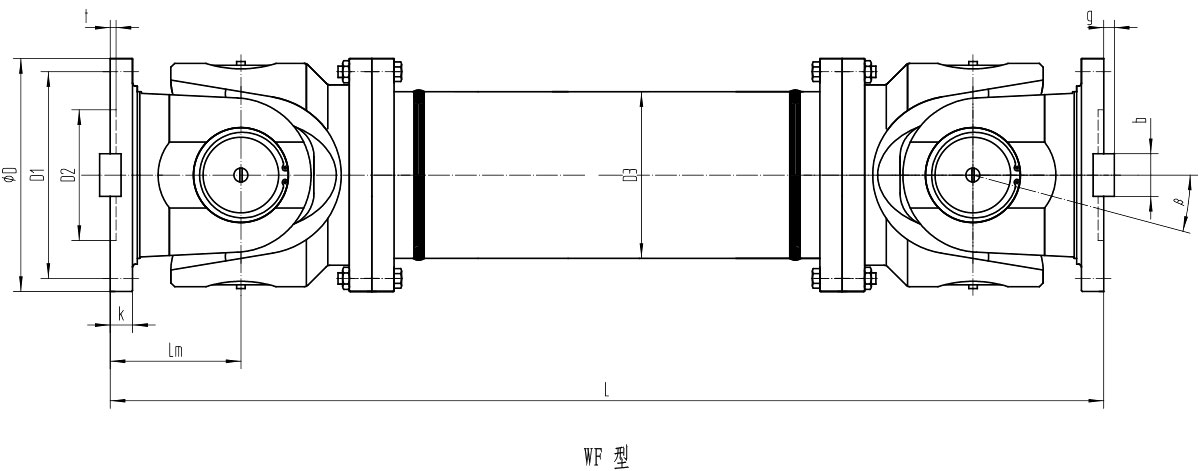

پارامترهای اساسی و ابعاد اصلی کوپلینگ جهانی سایز بزرگ نوع WF بدون فلنج انبساط

تایپ کنید	قطر چرخش D/mm	گشتاور اسمی Tn/kN·m	گشتاور خستگی Tf/kN·m	عامل زندگی بلبرینگ L	زاویه محور β/(°)	ابعاد / میلی متر										لحظه اینرسی I/kg·m²		جرم m/kg
تایپ کنید	قطر چرخش D/mm	گشتاور اسمی Tn/kN·m	گشتاور خستگی Tf/kN·m	عامل زندگی بلبرینگ L	زاویه محور β/(°)	L _دقیقه	D1 (js11)	D2(H7)	D3	L _m	n×φd	k	t	b(h9)	g	L _دقیقه	افزایش دهید 100 میلی متر	L _دقیقه	افزایش دهید 100 میلی متر
SWC180WF	180	22.4	11.2	0.245	≤15	560	155	105	114	110	8×φ17	17	5	24	7	0.248	0.007	58	2.8
SWC200WF	200	36	18	1.115	≤15	585	170	120	133	115	8×φ17	17	5	28	8	0.316	0.013	82	3.7
SWC225WF	225	56	28	7.812	≤15	610	196	135	152	120	8×φ17	20	5	32	9	0.636	0.023	93	4.9
SWC250WF	250	80	40	2.82×10¹	≤15	715	218	150	168	140	8×φ19	25	6	40	12.5	1.352	0.028	143	5.3
SWC285WF	285	120	58	8.28×10¹	≤15	810	245	170	194	160	8×φ21	27	7	40	15	2.664	0.051	220	6.3
SWC315WF	315	160	80	2.79×10²	≤15	915	280	185	219	180	10×φ23	32	8	40	15	4.469	0.08	300	8
SWC350WF	350	225	110	7.44×10²	≤15	980	310	210	245	194	10×φ23	35	8	50	16	7.189	0.146	387	11.5
SWC390WF	390	320	160	1.86×10³	≤15	1100	345	235	267	215	10×φ25	40	8	70	18	13.18	0.222	588	15
SWC440WF	440	500	250	8.25×10³	≤15	1290	390	255	325	260	16×φ28	42	10	80	20	23.25	0.474	880	21.7
SWC490WF	490	700	350	2.154×104	≤15	1360	435	275	351	270	16×φ31	47	12	90	22.5	41.89	0.69	1263	27.3
SWC550WF	550	1000	500	6.335×104	≤15	1510	492	320	426	305	16×φ31	50	12	100	22.5	68.48	1.357	1663	34
