کوپلینگ دنده پین الاستیک سوراخ شفت مخروطی نوع ZCD (Q/YZ33007X-2018)

Name: کوپلینگ دنده پین الاستیک سوراخ شفت مخروطی نوع ZCD (Q/YZ33007X-2018)
Rating: 5 (99 reviews)

کوپلینگ چرخ دنده پین الاستیک سوراخ شفت مخروطی نوع ZCD ویژگی اصلی

1. مناسب سوراخ مخروط عالی: یک انتها یک سوراخ شفت مخروطی است که توسط سطح مخروطی سفت می شود و به دقت تراز بالا و نصب و جداسازی راحت دست می یابد. این مناسب برای اتصال مستقیم با شفت خروجی مخروطی کاهنده موتور/دنده است و از انتقال گشتاور پایدار و قابل اطمینان اطمینان می دهد.

2. انتقال گشتاور سنگین و کارآمد: محدوده گشتاور اسمی گسترده است (تا چند صد هزار نیوتن متر)، با قطر چرخش کمتر، حجم کمتر و وزن سبک تر تحت همان گشتاور، که می تواند تا حدی جایگزین کوپلینگ نوع دندانی شود.

3. قابلیت جبران سه بعدی: پین الاستیک و شیار دندان می توانند انحرافات محوری (حدود 1.5 ~ 2.5 میلی متر)، شعاعی (حدود 0.3 تا 0.6 میلی متر) و زاویه ای (حدود 0.5 درجه) را جبران کنند و با خطاهای نصب و تغییر شکل های شرایط کاری سازگار شوند.

4. بدون نیاز به تعمیر و نگهداری و سر و صدای کم: پین نایلونی خود روان کننده است، نیازی به روغن کاری اضافی ندارد، و تمیز و سازگار با محیط زیست است. ساختار ساده است و می توان پین را با برداشتن صفحه محافظ، با هزینه های نگهداری کم، جایگزین کرد.

5. ساختار ساده و ساخت آسان: قطعات کمی، بدون نیاز به پردازش دنده با دقت بالا، چرخه تولید کوتاه و هزینه کمتر.

6. شرایط کاری و محدودیت ها: محدوده دمای کار 20- تا 70 درجه سانتیگراد است، مناسب برای ماشین آلات عمومی با بارهای متوسط تا سنگین و توقف مکرر، لرزش و کاهش نویز متوسط است، برای مواردی که الزامات سختگیرانه برای کنترل ارتعاش / سر و صدا، سرعت بالا یا دمای شدید مناسب نیست.

7. حفاظت از اضافه بار: هنگامی که بیش از حد بارگذاری می شود، پین الاستیک می تواند برای محافظت از اجزای اصلی انتقال (مانند موتور، کاهنده) تغییر شکل داده یا بشکند.
خلاصه

با سوراخ شفت مخروطی، تراز با دقت بالا و مونتاژ / جداسازی راحت به دست می آید. همچنین دارای انتقال بار سنگین و پیچش و همچنین جبران سه عنصری است. این بدون روغن کاری است و نگهداری آن آسان است، و آن را به یک انتخاب مقرون به صرفه برای سیستم های گسترش شفت مخروطی متوسط و سنگین تبدیل می کند.

تماس با ما

PDF دانلود

PREV: کوپلینگ لاستیک نوع LCA (Q/YC 34009X-2018)
بعدی: کوپلینگ پین الاستیک نوع ZCL با چرخ ترمز (Q/YZ 33008X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

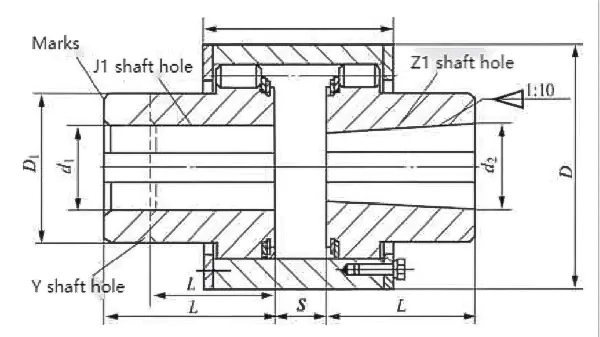

پارامترهای اساسی و ابعاد اصلی کوپلینگ دنده پین الاستیک نوع ZCD با سوراخ شفت مخروطی

تایپ کنید	اسمی گشتاور N·m	مجاز است سرعت [n]/r.min-1	سوراخ شفت قطر d1، d2	سوراخ شفت طول		D	D1	B	S	لحظه از اینرسی I/kg·m²	توده متر بر کیلوگرم
تایپ کنید	اسمی گشتاور N·m	مجاز است سرعت [n]/r.min-1	سوراخ شفت قطر d1، d2	Y	J1، Z1	D	D1	B	S	لحظه از اینرسی I/kg·m²	توده متر بر کیلوگرم
ZCD1	112	5000	6،18،19	42	30	78	40	65	14.5	0.002	2.08
			20،22،24	52	38			70	16.5		2.25
			25،28	62	44			75	20.5		2.3
ZCD2	250		25،28	62	44	90	50	88	20.5	0.004	3.74
ZCD2	250		30،32	82	60	90	50	92	24.5	0.004	3.98
ZCD3	630	4500	30،32,35,38	82	60	118	65	115	25	0.015	9.43
ZCD3	630	4500	40،42	112	84	118	65	125	31	0.016	10.3
ZCD4	1800	4200	40،42,45,48,50,55,56	112	84	158	90	145	32	0.052	22.46
ZCD4	1800	4200	60	142	107	158	90	152	39	0.061	22.36
ZCD5	4500	4000	50,55,56	112	84	192	120	145	32	0.131	29.24
			60,63,65,70,71,75	142	107			152	39	0.141	21.71
			80	172	132			158	44	0.143	30.45
ZCD6	8000	3300	60,63,65,70,71,75	142	107	230	130	175	40	0.309	48.16
ZCD6	8000	3300	80,85,90,95	172	132	230	130	178	45	0.312	47.25
ZCD7	11200	2900	70,71,75	142	107	260	160	178	40	0.535	64.13
			80,85,90,95	172	132			182	45	0.546	68.38
			100,110	212	167			188	50	0.57	69.42
ZCD8	18000	2500	80,85,90,95	172	132	300	190	202	46	1.091	102.7
			100,110,120,125	212	167			208	51	1.157	108.8
			130	252	202			212	56	1.105	101.7
ZCD9	25000	2300	90,95	172	132	335	220	232	47	1.957	142.4
			100,110,120,125	212	167			238	52	2.097	157.5
			130,140,150	252	202			242	57	2.157	156
ZCD10	31500	2100	100,110,120,125	212	167	355	245	240	53	2.728	184.2
			130,140,150	252	202			245	58	2.84	188.5
			160,170	302	242			255	68	2.926	184.1
ZCD11	40000	2000	110,120,125	212	167	380	260	260	53	3.659	212.3
			130,140,150	252	202			265	58	3.87	225
			160,170,180	302	242			275	68	4.021	224.8
ZCD12	63000	1700	130,140,150	252	202	445	290	282	58	7.548	352.7
			160,170,180	302	242			252	68	7.94	335.2
			190200	352	282			302	78	8.051	327.9
ZCD13	100000	1500	150	252	202	515	345	313	58	14.925	468.4
			160,170,180	302	242			323	68	15.892	513.1
			190200,220	352	282			332	78	16.514	524.5
