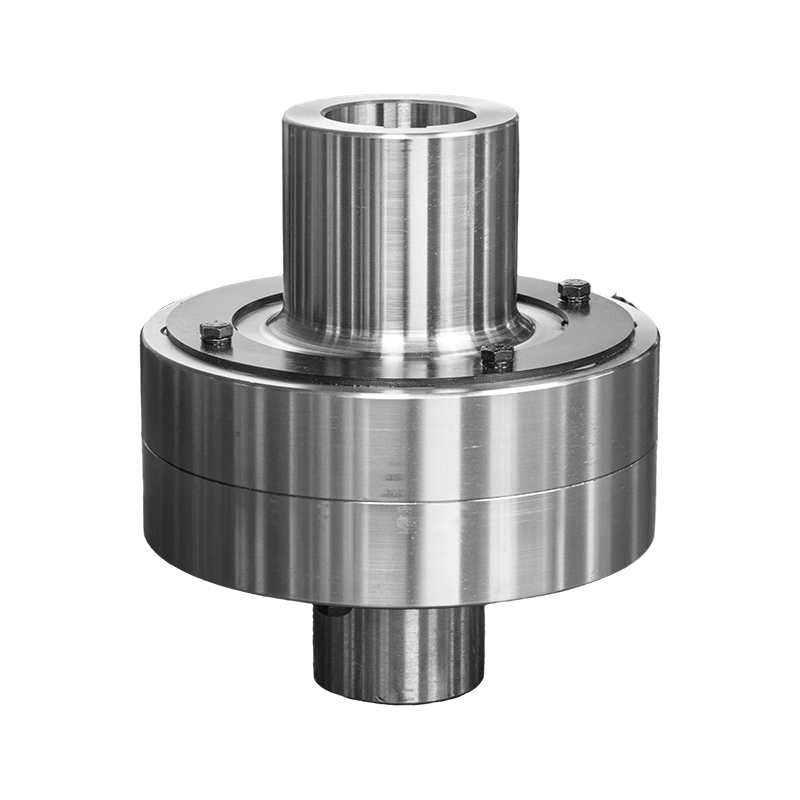

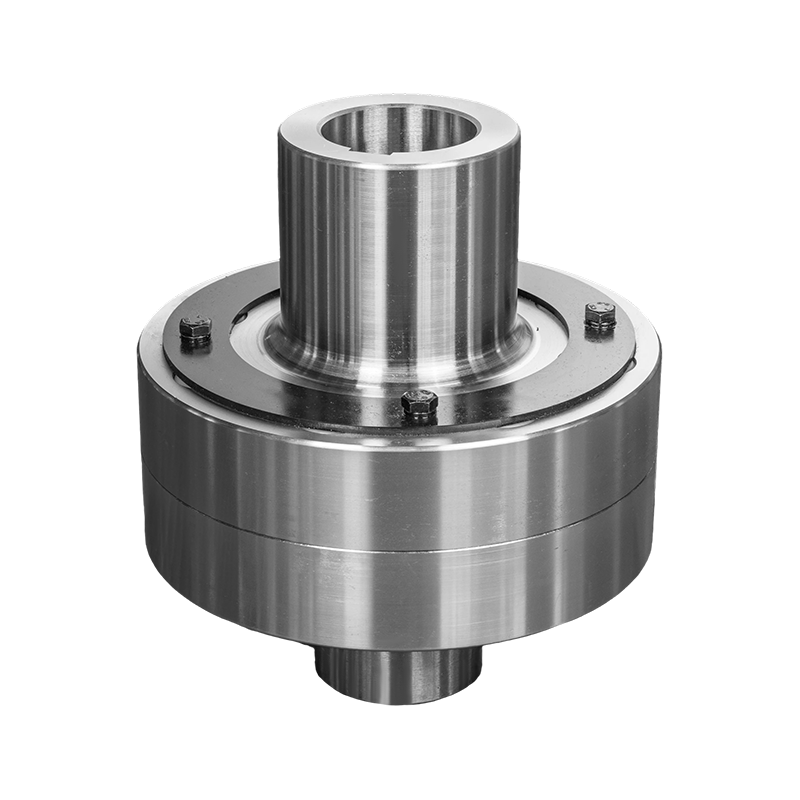

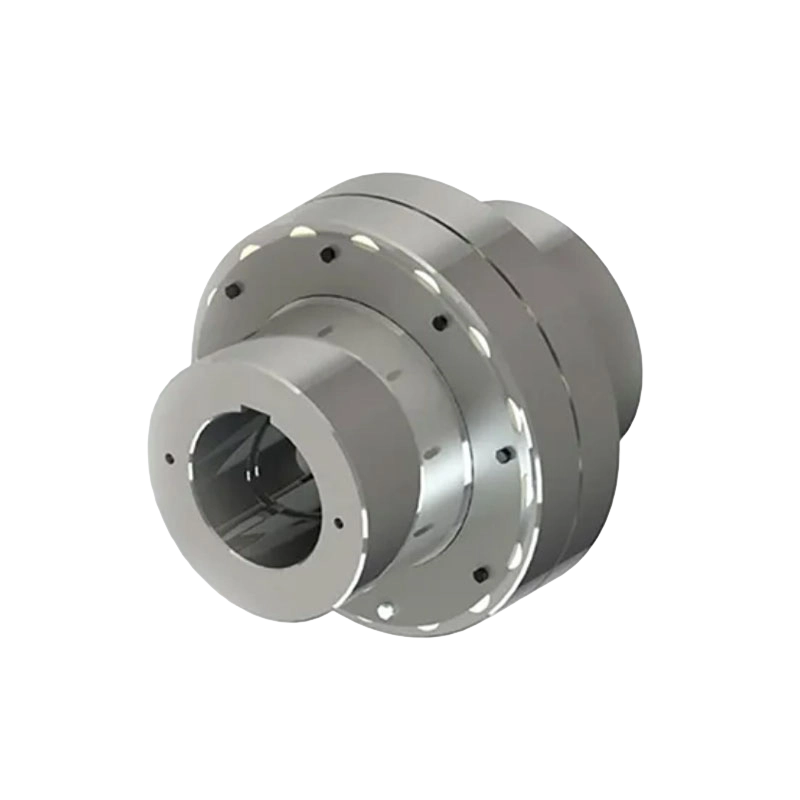

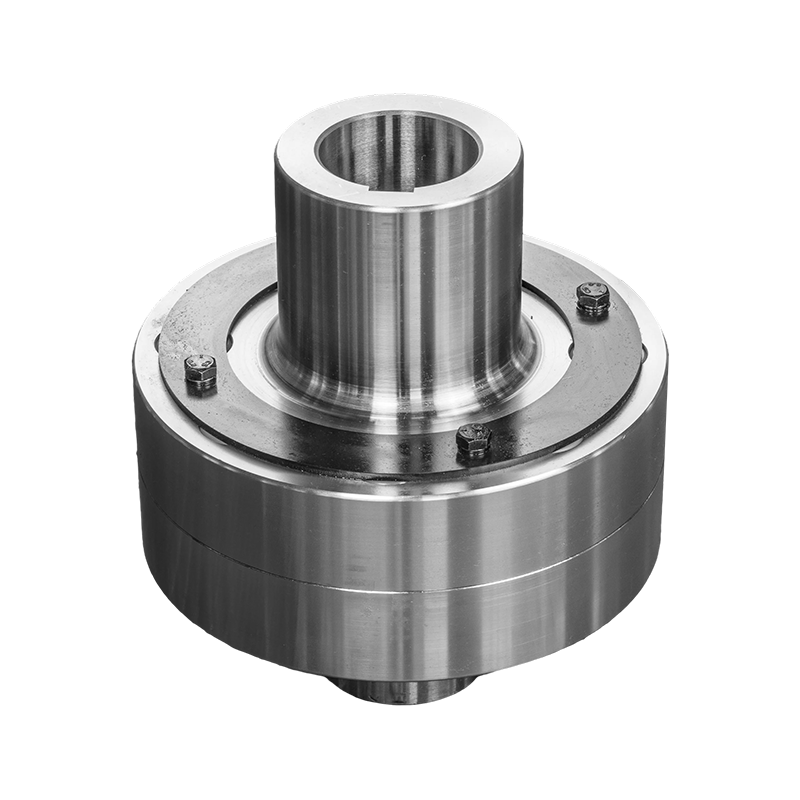

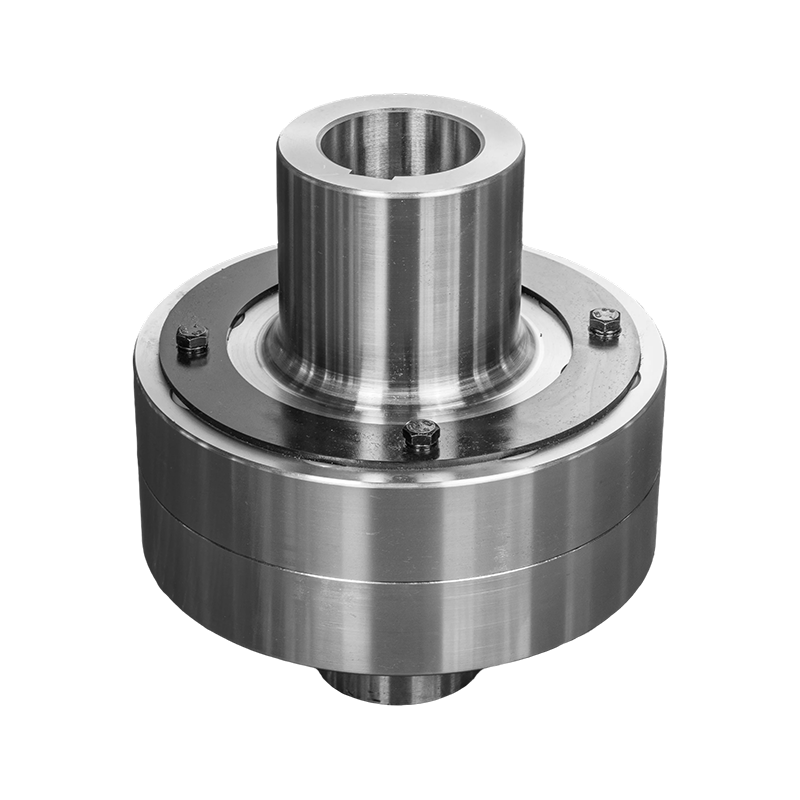

کوپلینگ پین الاستیک نوع HC (Q/YZ31001X-2018)
کوپلینگ پین الاستیک نوع HC (Q/YZ31001X-2018) یک کوپلینگ انعطاف پذیر با کارایی بالا است که از اجزای الاستیک غیر فلزی استفاده می کند و کاملاً مطابق با استاندارد Q/YZ31001X-2018 طراحی شده است. مزیت اصلی آن در استفاده از نایلون MC با کیفیت بالا به عنوان ماده پین الاستیک است که نه تنها دارای استحکام بسیار بالا و مقاومت در برابر سایش عالی است، بلکه دارای پایداری شیمیایی عالی است که آن را به ویژه برای محیط های کاری خورنده خشن مناسب می کند. کوپلینگ دارای ساختار دقیقی است که از نیم کوپلینگ، پین ستون، بافل، پیچ و مهره و واشر تشکیل شده است. این می تواند با دامنه دمایی گسترده ای از -20 ℃ تا 70 ℃ سازگار شود و از انتقال توان پایدار و قابل اعتماد در شرایط مختلف آب و هوایی اطمینان حاصل کند.
در کاربردهای صنعتی عملی، کوپلینگ پین الاستیک نوع HC (Q/YZ31001X-2018) انعطاف پذیری پیکربندی بسیار بالایی را نشان می دهد. انواع سوراخ شفت دو نیمه کوپلینگ آن را می توان به طور دلخواه با توجه به نیازهای واقعی تجهیزات ترکیب کرد و فرآیند نصب و تطبیق را بسیار ساده کرد. با توجه به مشخصات مختلف، محدوده گشتاور اسمی قابل حمل از 250 نیوتن متر تا 180000 نیوتن متر است و حداکثر سرعت مجاز می تواند به 8500 دور در دقیقه برسد و نیازهای مختلف برق از ماشین آلات سبک تا تجهیزات صنعتی سنگین را به طور کامل برآورده کند. این محصول با عملکرد عالی جذب شوک و بافر و طراحی ساختاری قوی، به طور گسترده در زمینه های صنعتی کلیدی مانند متالورژی، معدن، کاغذسازی، بالابر و تجهیزات بندری استفاده می شود. این یک انتخاب ایده آل برای بهبود کارایی عملیاتی و ایمنی سیستم های مکانیکی است
- پارامترهای محصول
- ارسال پیام
پارامترهای فنی

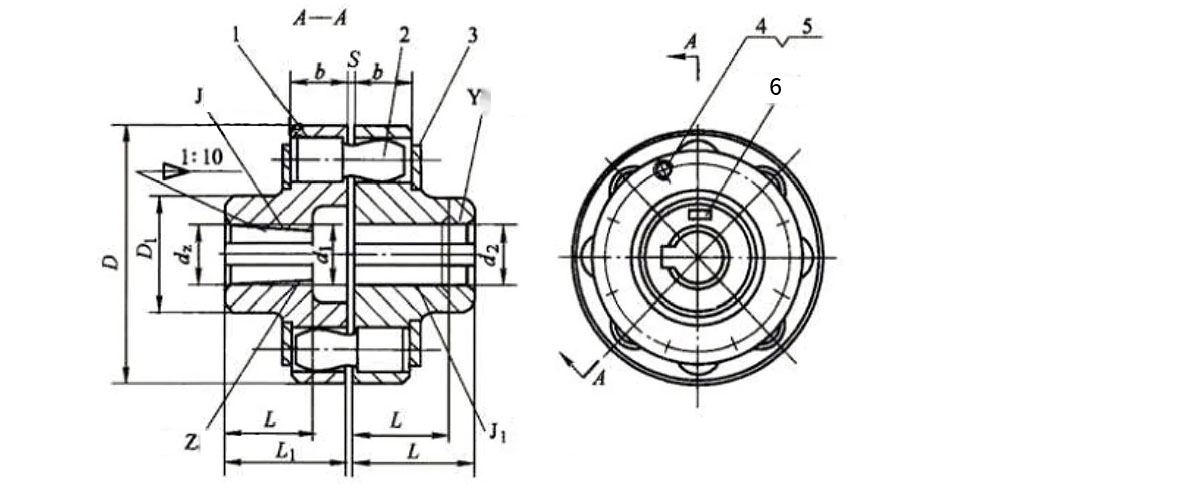

کوپلینگ 1 نیمه 2 پین صفحه 3 بافل 4 پیچ واشر 5 6 علامت
پارامترهای اساسی و ابعاد اصلی کوپلینگ پین الاستیک نوع HC
| تایپ کنید | گشتاور اسمی N·m | سرعت مجاز [n]/r.min-1 | قطر سوراخ شفت d1,d2,d z | طول سوراخ شفت | D | D1 | S | b | لحظه اینرسی I/kg·m² | توده متر بر کیلوگرم | ||
| Y | J، J1، Z | |||||||||||
| L | L1 | L | ||||||||||
| HC1 | 250 | 8500 | 12،14 | 32 | 27 | 90 | 40 | 2.5 | 20 | 0.002 | 2 | |
| 16،18،19 | 42 | 30 | 42 | |||||||||
| 20،22،24 | 52 | 38 | 52 | |||||||||
| HC2 | 560 | 6300 | 20،22،24 | 118 | 55 | 28 | 0.009 | 5 | ||||
| 25،28 | 62 | 44 | 62 | |||||||||
| 30،32،35 | 82 | 60 | 82 | |||||||||
| HC3 | 1250 | 4750 | 30،32،35,38 | 158 | 75 | 36 | 0.026 | 8 | ||||
| 40,42,45,48 | 112 | 84 | 112 | |||||||||
| HC4 | 2500 | 3850 | 40,42,45,48,50,55,56 | 195 | 100 | 3 | 45 | 0.109 | 22 | |||
| 60,63 | 142 | 107 | 142 | |||||||||
| HC5 | 3150 | 3450 | 50,55,56,60,63,65,70,71,75 | 218 | 120 | 0.191 | 30 | |||||
| HC6 | 6300 | 2720 | 60,63,65,70,71,75,80 | 278 | 140 | 4 | 56 | 0.543 | 53 | |||
| 85 | 172 | 107 | 172 | |||||||||
| HC7 | 11200 | 2360 | 70,71,75 | 142 | 107 | 142 | 318 | 170 | 1.314 | 98 | ||
| 80,85,90,95 | 172 | 132 | 172 | |||||||||
| 100,110 | 212 | 167 | 212 | |||||||||
| HC8 | 16000 | 2120 | 80,85,90,95,100,110,120,125 | 358 | 200 | 5 | 2.023 | 119 | ||||
| HC9 | 22400 | 1850 | 100,110,120,125 | 410 | 230 | 65 | 4.386 | 197 | ||||
| 130,140 | 252 | 202 | 252 | |||||||||
| HC10 | 35500 | 1600 | 110,120,125 | 212 | 167 | 212 | 480 | 280 | 6 | 75 | 9.76 | 322 |
| 130,140,150 | 252 | 202 | 252 | |||||||||
| 160,170,180 | 302 | 242 | 302 | |||||||||
| HC11 | 50000 | 1400 | 130,140,150 | 252 | 202 | 252 | 540 | 340 | 6 | 20.05 | 520 | |
| 160,170,180 | 302 | 242 | 302 | |||||||||
| 190,200,220 | 352 | 282 | 352 | |||||||||
| HC12 | 80000 | 1220 | 160,170,180 | 302 | 242 | 302 | 630 | 400 | 7 | 90 | 37.71 | 714 |
| 190,200,220 | 352 | 282 | 352 | |||||||||
| 240,250,260 | 410 | 330 | - | |||||||||
| HC13 | 125000 | 1060 | 190,200,220 | 352 | 282 | 352 | 710 | 465 | 8 | 100 | 71.37 | 1057 |
| 240,250,260 | 410 | 330 | - | |||||||||
| 280300 | 470 | 380 | - | |||||||||
| HC14 | 180000 | 950 | 240,250,260 | 410 | 330 | - | 800 | 530 | 8 | 110 | 170.6 | 1956 |
| 280300,320 | 470 | 380 | - | |||||||||
| 340 | 550 | 450 | - | |||||||||
توجه: ممان اینرسی و جرم با توجه به نوع ترکیبی سوراخ شفت J/Y و حداقل قطر سوراخ شفت محاسبه می شود.
