مزایا و ویژگی های کوپلینگ پین الاستیک

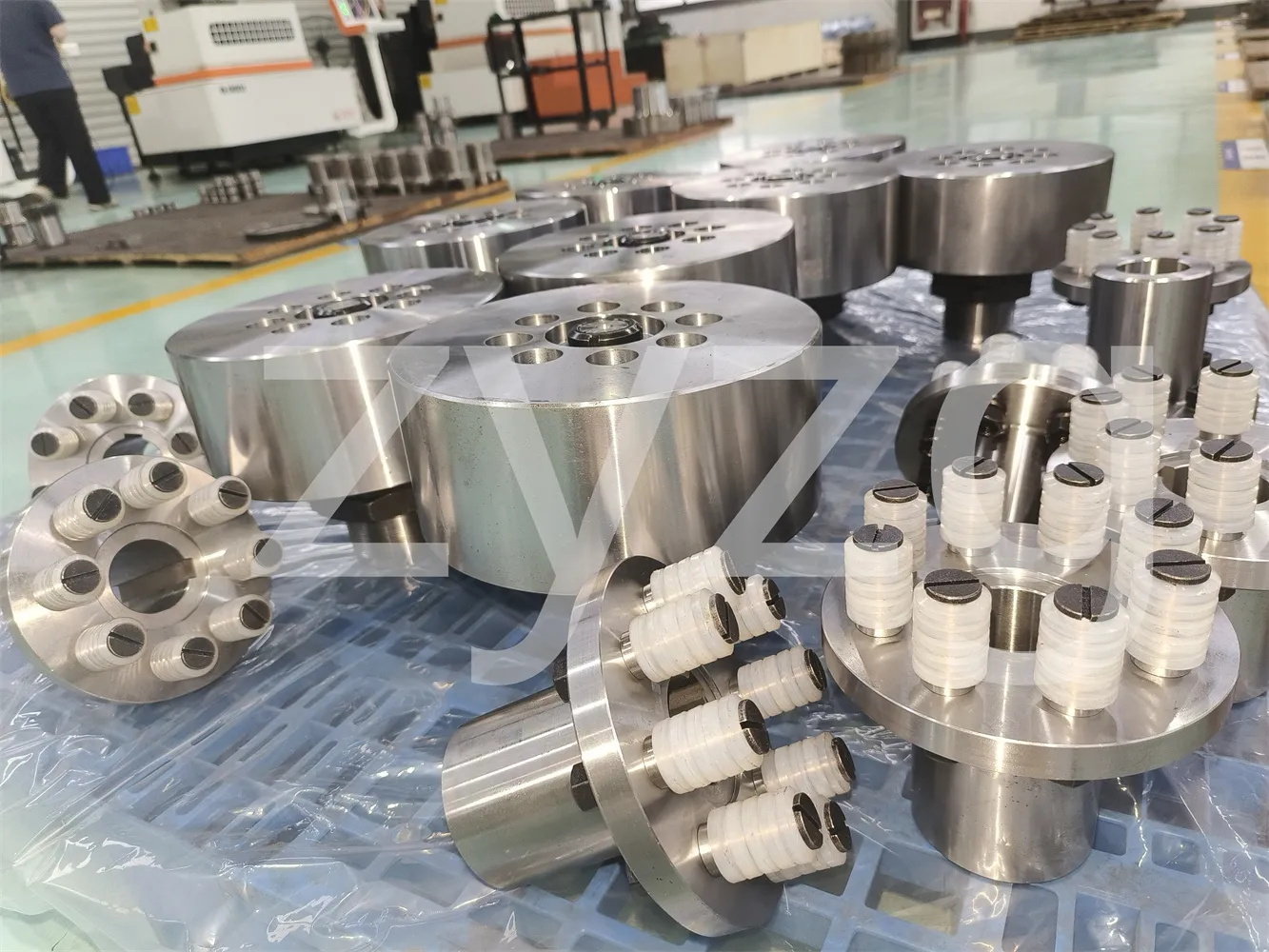

کوپلینگ پین الاستیک وسیله ای است که یک پین ستون مواد الاستیک نیمه فلزی را در سوراخ های فلنج دو کوپلینگ وارد می کند و در نتیجه نیمی از اتصال کوپلینگ را به دست می آورد. جنس المان الاستیک عموماً نایلونی است که توانایی جبران اندکی افست دو شفت را دارد. المان الاستیک تحت نیروی برشی کار می کند و قابلیت اطمینان کاری ضعیفی دارد و فقط برای سیستم های شفت انتقال با سرعت متوسط ​​با الزامات اطمینان پایین تر مناسب است. برای شرایط کاری با الزامات قابلیت اطمینان بالاتر مناسب نیست. اکنون بیایید با مزایا و ویژگی های کوپلینگ پین الاستیک آشنا شویم.

کوپلینگ پین الاستیک برای سیستم های انتقال کواکسیال مختلف مناسب است. گشتاور را با استفاده از مقاومت برشی مقطعی میله های نایلونی با گشتاور اسمی 160 - 160000 NM و محدوده دمای کاری 20 - 80 منتقل می کند. سازه ساده است، با قابلیت بافر و کاهش لرزش و توانایی خاصی برای جبران افست شفت. برای استفاده در محیط هایی که نویز را سرکوب نمی کنند مناسب است. مقدار مجاز اصلاح در زاویه 0.15 - 0.25 میلی متر به سمت 0.5 است.

کوپلینگ پین الاستیک دارای ویژگی های زیر است:

1. به دلیل انتقال گشتاور زیاد، تحت همان گشتاور، اغلب قطر چرخشی کمتری نسبت به کوپلینگ دندانی دارد، حجم آن کم و وزن سبکی دارد. می تواند تا حدی جایگزین کوپلینگ دندان شود.

2. در مقایسه با کوپلینگ دندان، ساختار ساده تر، اجزای کمتری دارد، ساخت آن آسان است و نیازی به ماشین پردازش دنده ندارد.

3. تعمیر و نگهداری راحت است، طول عمر طولانی است، و پین ستون نایلونی را می توان با برداشتن بافل جایگزین کرد.

4. پین ستون نایلونی یک ماده خود روان کننده است، نیازی به روانکاری ندارد، که نه تنها باعث صرفه جویی در روغن روانکاری می شود بلکه محیط کار را نیز تصفیه می کند.

5. کاهش انرژی ارتعاش ضعیف است، و سر و صدا بالا است.

سناریوهای قابل اجرا برای کوپلینگ پین الاستیک: المنت الاستیک کوپلینگ پین الاستیک عموماً از نایلون استفاده می کند که این توانایی را دارد که کمی افست دو شفت را جبران کند. عنصر الاستیک تحت نیروی برشی کار می کند و قابلیت اطمینان کار بسیار ضعیف است. این فقط برای سیستم های شفت انتقال با سرعت متوسط ​​با الزامات اطمینان کمتر مناسب است و برای شرایط کاری با الزامات اطمینان بالاتر مناسب نیست.

مزایای کوپلینگ پین الاستیک:

1. جفت پین الاستیک، گشتاور را از طریق نیروی اصطکاک ایجاد شده توسط نیروی سفت شدن گروه پین ستون بر روی سطح تماس منتقل می کند و آستین الاستیک لاستیکی را فشرده می کند. برای نصب در سیستم هایی با پایه سفت و سخت، ارتفاع نصب متوسط ​​تا زیاد، بارهای ضربه ای کوچک و الزامات کاهش ارتعاش کم برای سیستم های شفت قدرت کوچک و متوسط ​​مناسب است.

2. کار آستین الاستیک فشرده شده و تغییر شکل می دهد. با توجه به ضخامت نازک، حجم کم و تغییر شکل الاستیک محدود آستین الاستیک، کوپلینگ پین الاستیک می تواند جابجایی و الاستیسیته خط شفت را جبران کند، اما مقدار جبران مجاز برای جابجایی خط شفت کم است و الاستیسیته ضعیف است.

3. ساختار کوپلینگ پین الاستیک ساده است، ساخت آن آسان است، نیازی به روغن کاری ندارد، نیازی به زینتر شدن با فلز ندارد، جایگزینی آستین الاستیک راحت است، نیازی به حرکت نیم کوپلینگ ندارد و می تواند ناهماهنگی نسبی دو شفت و ارتعاش و عملکرد بافر را جبران کند.
