کوپلینگ دیافراگمی در سیستم های درایو صنعتی غنا چیست؟

کوپلینگ دیافراگمی در سیستم های درایو صنعتی غنا چیست؟

A کوپلینگ دیافراگمی یک وسیله مکانیکی است که بین دو سر شفت در یک سیستم محرک صنعتی نصب می شود تا گشتاور چرخشی را منتقل کند و در عین حال درجه ای از جابجایی زاویه ای، موازی یا محوری را بین آنها ایجاد کند. این کوپلینگ به جای تکیه بر درج های لاستیکی یا آستین های الاستومری، از یک دیسک فلزی نازک و منحنی استفاده می کند که به آن دیافراگم گفته می شود، که کمی خم می شود تا ناهماهنگی را در خود جای دهد در حالی که بقیه مجموعه اتصال سفت و سخت فلز به فلز را حفظ می کند. این طرح را در گروه گسترده‌تری از کوپلینگ‌های انعطاف‌پذیر غیر الاستیک قرار می‌دهد، جایی که جبران از طریق حرکت نسبی یا فاصله بین اجزای صلب به جای تغییر شکل مواد الاستیک رخ می‌دهد. در سیستم‌های محرک صنعتی غنا، از جمله مواردی که در سایت‌های معدن، کارخانه‌های سیمان، و ایستگاه‌های پمپاژ یافت می‌شوند، این ساخت و ساز پشتیبانی می‌کند. تحویل گشتاور ثابت تحت سرعت های چرخشی ثابت و بار ثابت، شرایطی که سهم بزرگی از ماشین آلات صنعتی مستمر را توصیف می کند.

از آنجایی که دیافراگم به طور کامل از فلز ساخته شده است، هیچ جزء لاستیکی در معرض سخت شدن تدریجی یا ترک خوردن در اثر قرار گرفتن در معرض حرارت و روغن در طول زمان وجود ندارد. این به کوپلینگ سفتی پیچشی نسبتاً بالایی می‌دهد، به این معنی که پیچش بسیار کمی بین طرف‌های محرک و محرک در حین کار رخ می‌دهد، مشخصه‌ای که زمانی اهمیت دارد که زمان‌بندی چرخشی دقیق بین تجهیزات متصل در سراسر سیستم‌های درایو که در محیط‌های صنعتی سخت کار می‌کنند مورد نیاز باشد.

کوپلینگ دیافراگمی نوع MPJ با شفت میانی چه تفاوتی با طرح های استاندارد دارد؟

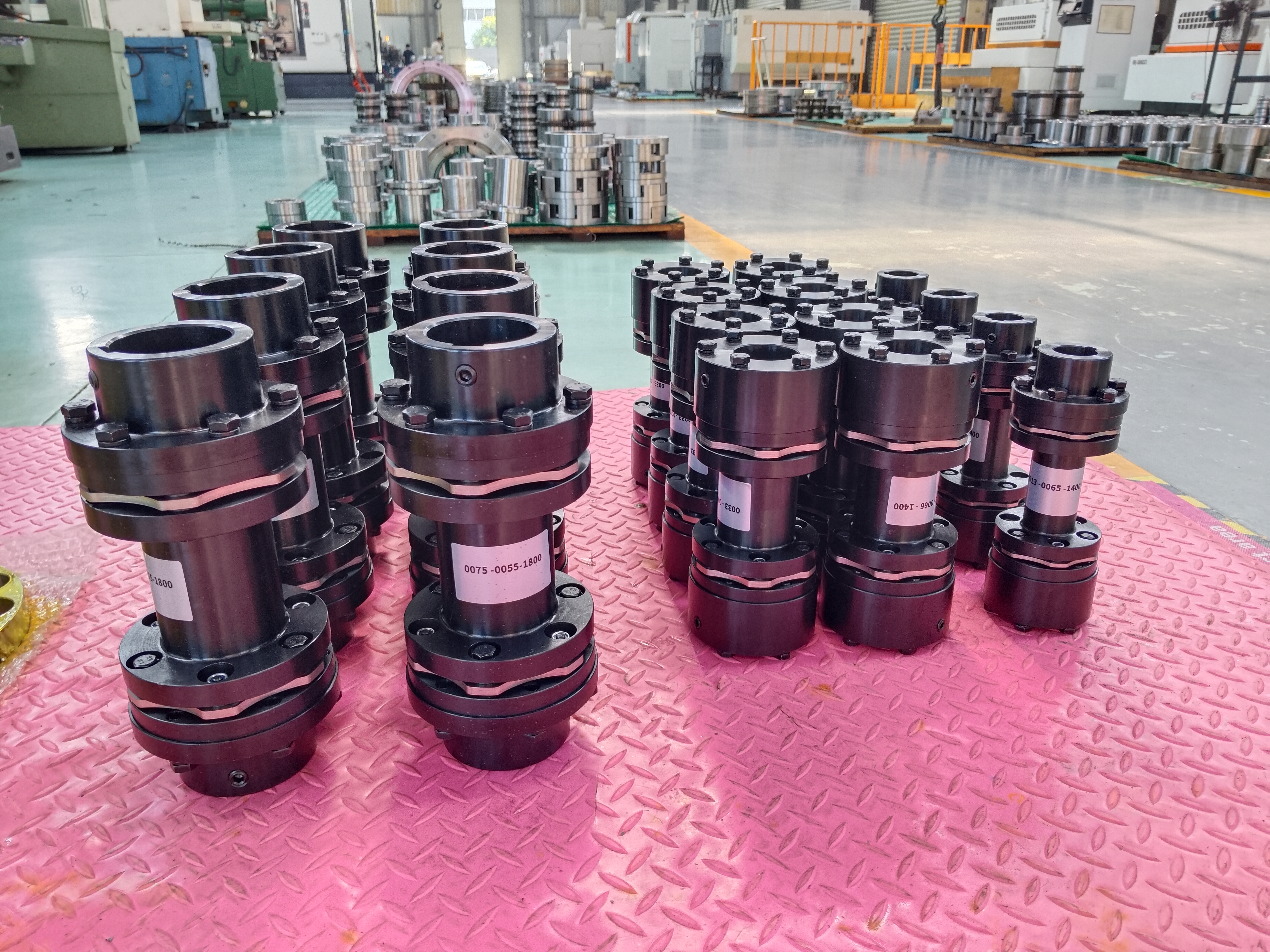

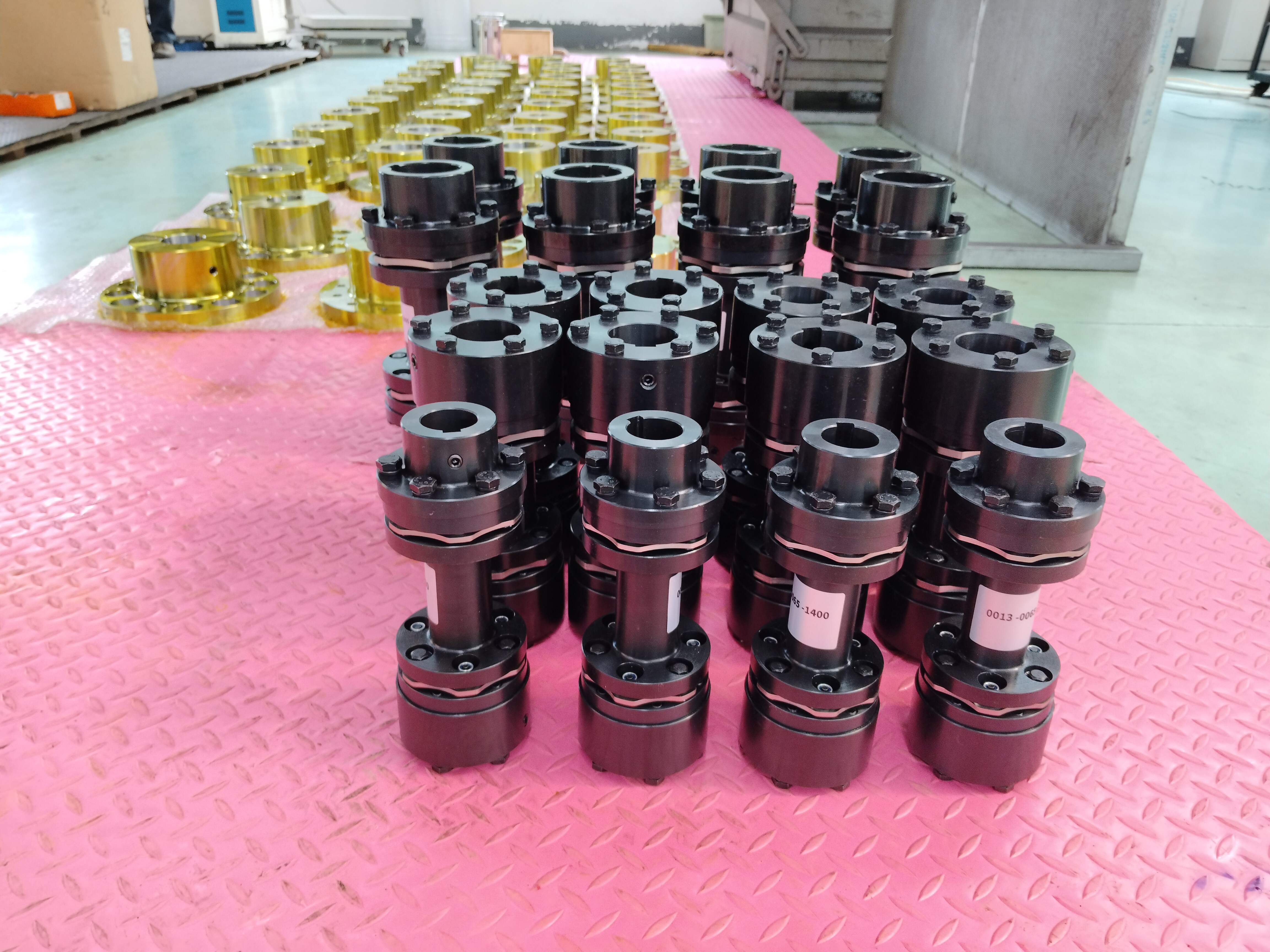

در میان انواع کوپلینگ دیافراگمی که در سیستم‌های محرک صنعتی استفاده می‌شود، کوپلینگ دیافراگمی نوع MPJ با شفت میانی، که مطابق با مشخصات Q/YP 21002X-2018 ساخته شده است، یک نیاز مهندسی خاص را برطرف می‌کند: انتقال گشتاور در فاصله طولانی‌تر بین دو قطعه از تجهیزات که نمی‌توانند نزدیک به هم قرار گیرند. این طرح به جای اتصال مستقیم دو مجموعه دیافراگمی، هاب به هاب، یک شفت میانی با استحکام بالا را بین دو واحد دیافراگمی، یکی در نزدیکی تجهیزات محرک و دیگری در نزدیکی تجهیزات محرک قرار می دهد. این آرایش به کوپلینگ اجازه می‌دهد تا شکاف نصب قابل‌توجهی را بپوشاند و در عین حال جابه‌جایی مورب، محوری و موازی را که در سرتاسر دهانه به دلیل واریانس پایه یا رشد شفت حرارتی ایجاد می‌شود، تصحیح می‌کند.

در مقایسه با کوپلینگ‌های فنر مار، که از یک عنصر فنر فلزی پیچ‌دار از میان دندان‌های هاب شیاردار برای انتقال گشتاور و جذب ضربه استفاده می‌کنند، طراحی دیافراگم MPJ به جای مکانیزم فنر و شیار به مجموعه دیافراگم تمام فلزی متکی است. این تفاوت ساختاری به یک پاسخ پیچشی سفت و سخت و رفتار متعادل کننده مطلوب دینامیکی کمک می کند، زیرا هیچ عنصر فنری شلی وجود ندارد که تحت نیروی گریز از مرکز در سرعت های چرخشی بالاتر جابجا شود. نتیجه انتقال گشتاور پایدار حتی با افزایش سرعت شفت، همراه با کاهش تنش مکانیکی که به یاتاقان‌ها و محفظه‌ها منتقل می‌شود، و تمایل کمتر به سمت لرزش در حین کار مداوم است.

شفت میانی چه نقشی در انتقال نیرو از راه دور دارد؟

شفت میانی به عنوان یک عضو اتصال صلب بین دو مجموعه دیافراگم عمل می کند و طول آن با توجه به فاصله فیزیکی بین تجهیزات محرک و محرک در سیستم محرک انتخاب می شود. در کاربردهایی مانند سیستم‌های درایو نوار نقاله در سایت‌های فرآوری سنگ معدن یا ترتیبات پمپ که در آن موتور به دلیل چیدمان یا الزامات فاصله ایمنی در فاصله‌ای از واحد محرک قرار می‌گیرد، این شفت اجازه می‌دهد تا گشتاور در آن شکاف حرکت کند بدون اینکه موتور و پمپ مستقیماً در مجاورت یکدیگر قرار گیرند. از آنجایی که شفت خود از فولاد آلیاژی با استحکام بالا ساخته شده است و اندازه آن به گونه ای است که در برابر خمش تحت بار گشتاور مقاومت می کند، صافی را در سرتاسر دهانه خود حفظ می کند، که به نوبه خود به مجموعه های دیافراگم در هر انتها کمک می کند تا عملکرد جبران ناهماهنگی خود را به جای جبران خمیده یا کم اندازه شافت انجام دهند.

چرا جابجایی مورب، محوری و موازی در تاسیسات با دهانه بزرگ اهمیت دارد؟

در طول یک دوره نصب طولانی، تغییرات کوچک در ته نشین شدن پایه، انبساط حرارتی شفت تحت دمای عملیاتی، یا خطاهای جزئی در طول تراز اولیه می تواند در جابجایی انباشته شود که برای یک کوپلینگ کوتاه و مستقیم جذب آن دشوار است. مجموعه‌های دیافراگمی که در دو انتهای شفت میانی قرار گرفته‌اند، هر کدام به‌طور مستقل خم می‌شوند تا نوع خاصی از جابجایی را که در نقطه اتصال مربوطه آنها اتفاق می‌افتد، تصحیح کنند، خواه این جابجایی زاویه‌ای باشد، محوری یا ترکیبی از هر دو. این رویکرد جبران توزیع شده بخشی از این است که چرا این طرح برای تاسیسات با دهانه بزرگ مناسب است، جایی که در غیر این صورت یک نقطه اتصال واحد تحت تنش خمشی بیش از حد قرار می‌گیرد.

چه مواد و مراحل ساخت در تولید این کوپلینگ ها انجام می شود؟

دیسک‌های دیافراگمی عموماً از فولاد ضد زنگ یا فولاد آلیاژی عملیات حرارتی شده تولید می‌شوند، موادی که به دلیل توانایی آن‌ها برای خم شدن مکرر در طول چرخه‌های مختلف عملیاتی بدون ایجاد ترک‌های خستگی انتخاب می‌شوند. تولید معمولاً شامل مهر زنی دقیق یا برش لیزری برای تشکیل پروفیل دیافراگم است و به دنبال آن یک فرآیند عملیات حرارتی کنترل شده که خواص مکانیکی مورد نیاز برای عملکرد خمش طولانی مدت را تعیین می کند. اجزای توپی و شفت میانی از فولاد کربنی یا فولاد آلیاژی ماشینکاری شده و با تلورانس‌های محدود به قطر شفت حفر می‌شوند، زیرا حتی نادرستی جزئی سوراخ می‌تواند باعث ایجاد ارتعاش در زمانی که مجموعه با سرعت کار در یک سیستم محرک صنعتی می‌چرخد.

چه ویژگی های عملکردی را باید از این نوع کوپلینگ انتظار داشت؟

از آنجایی که مجموعه دیافراگم، گشتاور را از طریق تماس پیوسته فلز به فلز به جای سطوح لغزشی یا مشبک منتقل می کند، واکنش برگشتی در طول عمر کوپلینگ نزدیک به صفر باقی می ماند. استحکام پیچشی نسبتاً زیاد است، به این معنی که کوپلینگ تحت بار بسیار کم می‌پیچد، که از کاربردهایی پشتیبانی می‌کند که در آن زمان‌بندی چرخشی بین شفت‌های متصل باید ثابت بماند، مانند شفت‌های محرک ژنراتور در نیروگاه‌ها یا درایوهای پمپ اندازه‌گیری دقیق. عملکرد متعادل کننده پویا نیز مطلوب است، زیرا ساختار تمام فلزی از بی نظمی های توزیع جرم که می تواند با طرح های فنری یا الاستومری در سرعت های چرخشی بالاتر رخ دهد، جلوگیری می کند.

این کوپلینگ ها در کجای سیستم های درایو صنعتی غنا اعمال می شوند؟

بخش معدن غنا، از جمله عملیات طلا و منگنز، اغلب شامل ترتیبات محرکه نوار نقاله و سنگ شکن است که در آن قرارگیری موتور به جای نزدیکی به تجهیزات محرک، به دلیل چیدمان ساختاری دیکته می شود، و طرح های کوپلینگ شفت میانی را برای اتصال این اجزای جدا از هم در یک سیستم محرک بزرگتر مناسب می کند. تأسیسات تولید سیمان از ترتیبات کوپلینگ با دهانه بلند مشابهی در قطارهای محرک کوره استفاده می کنند، جایی که انبساط حرارتی در طول شفت در طول چرخه های پخت مداوم مستلزم تصحیح مجموعه های دیافراگم برای تغییر مکان است که به تدریج در طول عملیات ایجاد می شود.

تاسیسات تولید برق، از جمله نیروگاه‌های حرارتی و برق آبی، از کوپلینگ‌های دیافراگمی با شفت‌های میانی برای اتصال توربین‌ها به ژنراتورهایی استفاده می‌کنند که در فاصله ثابتی از هم در طرح نیروگاه قرار دارند. تاسیسات پمپاژ تصفیه آب و آبیاری نیز از این نوع کوپلینگ استفاده می کنند که در آن محل قرارگیری پمپ و موتور توسط الزامات دسترسی ساختاری یا تعمیر و نگهداری از هم جدا می شود و به گشتاور اجازه می دهد در سراسر شکاف حرکت کند در حالی که بخش های دیافراگم هرگونه ناهماهنگی حاصل را در هر نقطه اتصال کنترل می کنند.

قبل از انتخاب و نصب این نوع کوپلینگ چه مواردی را باید بررسی کرد؟

انتخاب با تأیید گشتاور و سرعت چرخشی مورد نیاز تجهیزات متصل در برابر ظرفیت نامی کوپلینگ، همراه با اندازه‌گیری طول نصب واقعی آغاز می‌شود تا بتوان طول شفت میانی را به درستی برای سیستم محرک مورد نظر مشخص کرد. قطر سوراخ شفت و ابعاد راهرو در هر دو طرف محرک و محرک باید دقیقاً با هاب های کوپلینگ مطابقت داشته باشد، زیرا اتصال ضعیف می تواند بدون توجه به اینکه خود مجموعه دیافراگم برای کاربرد درجه بندی شده است، لرزش ایجاد کند.
