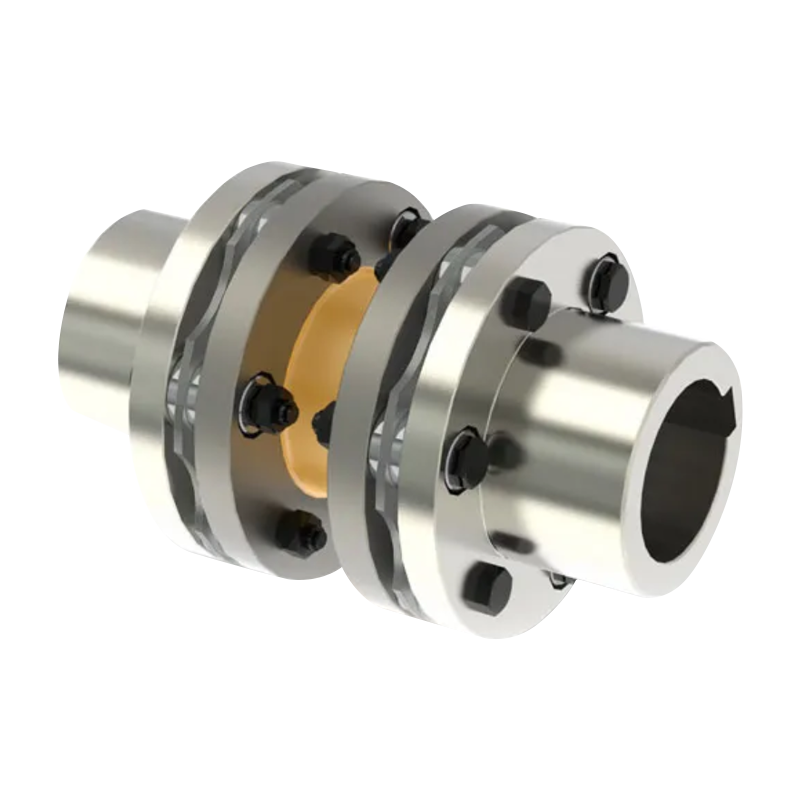

باند نوع SM کوپلینگ دیافراگمی الاستیک دو نوع را متصل می کند

Name: باند نوع SM کوپلینگ دیافراگمی الاستیک دو نوع را متصل می کند
Rating: 5 (99 reviews)

باند نوع SM کوپلینگ دیافراگمی الاستیک دو نوع را متصل می کند یک راه حل انتقال قدرت با دقت بالا با سفتی پیچشی بالا و انعطاف پذیری عالی را از طریق دیافراگم فلزی انعطاف پذیر دوگانه منحصر به فرد و قطعه اتصال میانی خود ارائه می دهد که می تواند به طور موثرتری انحرافات پیچیده شعاعی، محوری و زاویه ای بین سیستم های شفت را نسبت به یک ساختار دیافراگمی جذب و جبران کند. به عنوان یک کوپلینگ دیافراگمی فلزی با کارایی بالا درجه صنعتی، از تغییر شکل الاستیک ورق های فلزی با استحکام بالا برای انتقال گشتاور و خنثی کردن ارتعاشات و ضربه ها در حین کار استفاده می کند. پوشش گشتاور اسمی آن بسیار گسترده است (قابل افزایش از 9.8 N · m تا 8100 kN · m) و حداکثر سرعت مجاز می تواند به 20000 r / min برسد و اطمینان عالی را در مجموعه پمپ ها، فن ها و سیستم های کمپرسور در زمینه های متالورژی، معدن، کاغذ سازی و حمل و نقل سیال تضمین می کند.

در مقایسه با دیسک کوپلینگ سنتی، این محصول برای اطمینان از دقت انتقال گشتاور و موقعیت، به طراحی اتصال کلید پایدار متکی است و ساختار تمام فلزی آن تعمیر و نگهداری بدون روغن کاری را ممکن می‌سازد و هزینه‌های عملیاتی و نگهداری جامع تجهیزات سنگین را در شرایط کاری سخت کاهش می‌دهد. این یک انتخاب ایده آل برای بهبود پایداری زنجیره های برق صنعتی است.

تماس با ما

PDF دانلود

PREV: کوپلینگ فنری نوع SC / کوپلینگ شبکه ای (Q/YS 23006X-2018)
بعدی: اتصال کلید نوع DMB کوپلینگ دیافراگمی الاستیک تک نوع (Q/YP 22004X-2018)

پارامترهای محصول

ارسال پیام

پارامترهای فنی

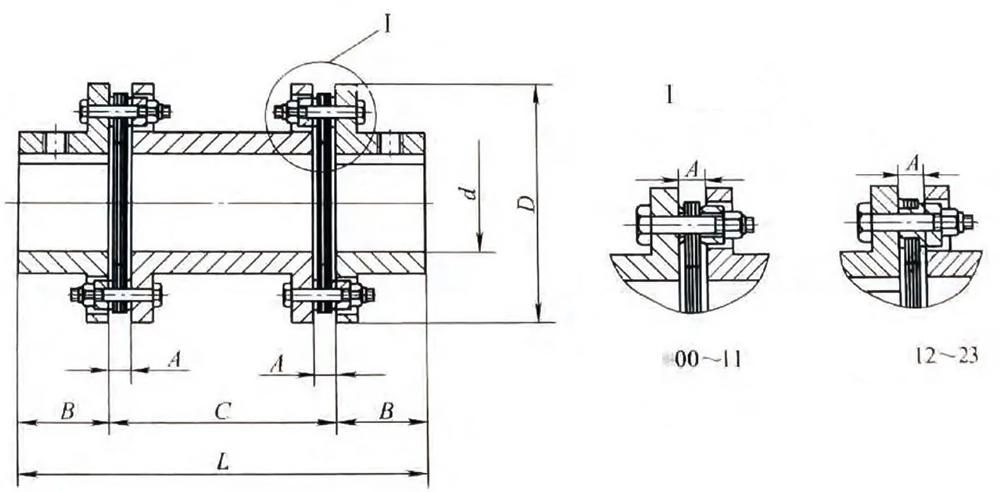

پارامترهای اساسی و ابعاد اصلی کوپلینگ دیافراگمی دو نوع الاستیک باند شده نوع SM

تایپ کنید	گشتاور اسمی N·M	سرعت مجاز [n]/r.min-1	ابعاد / میلی متر						غرامت مجاز			جرم / کیلوگرم
تایپ کنید	گشتاور اسمی N·M	سرعت مجاز [n]/r.min-1	d _حداکثر	D	A	B	L	C	اکسل / میلی متر	زاویه	شعاعی /mm	جرم / کیلوگرم
00	9.8	20000	20	57	4.9	20	100	60	1.6 ±	2 درجه	0.5	0.23
01	33	20000	22	68	6.1	26	141	89	1.6 ±	2 درجه	0.5	1.2
02	90	20000	32	81	6.6	28	141	89	1.6 ±	2 درجه	0.5	1.9
03	173	18000	35	93	8.4	29	160	102	2.4 ±	2 درجه	0.6	2.9
04	245	15000	42	104	11.2	34	195	127	2.8 ±	2 درجه	0.7	4.7
05	420	13000	50	126	11.7	42	211	127	± 3.2	1 درجه 30 دقیقه	0.7	7.1
06	772	12000	60	143	11.7	48	223	127	± 3.6	1 درجه 30 دقیقه	0.8	10.8
07	1270	10000	75	168	16.8	58	243	127	± 4.0	1 درجه 30 دقیقه	0.8	16.3
08	2080	10000	82	194	17.0	64	268	140	4.4 ±	1 درجه 30 دقیقه	0.9	24.7
09	3328	9000	95	214	21.6	77	306	152	4.8 ±	1 درجه 30 دقیقه	0.9	32.5
10	4900	8000	108	246	23.9	89	356	178	± 5.2	1 درجه 30 دقیقه	1.0	50
11	6368	6300	118	276	27.2	102	382	178	± 5.6	1 درجه 30 دقیقه	1.2	75
12	8900	6300	110	276	17.5	128	454	198	± 3.6	1 درجه	1.2	72.2
13	15280	5000	135	308	19	160	550	230	± 4.0	1 درجه	1.2	120
14	25410	4700	155	346	21.5	180	574	210	± 4.0	1 درجه	1.2	175
15	37130	4300	165	375	24	198	644	248	± 4.0	1 درجه	1.3	234
16	47120	3900	180	410	29.5	214	708	280	4.4 ±	1 درجه	1.3	396
17	57000	3500	190	445	29.5	225	770	320	4.4 ±	1 درجه	1.4	369
18	63186	3500	205	470	31	248	846	350	4.8 ±	1 درجه	1.5	448
19	82590	3200	230	512	32	278	936	380	4.8 ±	1 درجه	1.6	596
20	102100	2800	255	556	32.5	305	1002	390	± 5.2	1 درجه	1.8	763
21	126070	2450	265	588	34	318	1036	400	± 5.4	1 درجه	1.8	919
22	146350	2150	275	630	34.5	352	1064	400	± 5.6	1 درجه	2	1068
23	173830	2000	290	655	35.5	348	1116	420	± 6.0	1 درجه	2	1235
24	200000	1400	305	680	44	350	1160	460	± 7.0	30′	2	1350
26	315000	1200	365	785	50	350	1220	520	8.4 ±	30′	2	1650
27	400000	1150	380	830	50	380	1360	580	± 9.0	30′	2	1950
28	500000	1100	400	875	50	400	1400	600	9.6 ±	30′	2.5	2200
29	630000	1000	425	935	60	400	1480	680	± 10.0	20	2.5	2300
30	800000	930	440	1030	60	440	1580	700	10.4 ±	20	2.5	2600
31	1000000	880	460	1080	66	440	1620	700	± 11.0	20	2.5	3500
32	1250000	820	500	1160	70	520	1780	740	11.6 ±	20	2.5	4800
33	1600000	740	560	1290	82	570	1920	780	12.4 ±	20	3	6100
34	2000000	680	600	1410	92	570	1940	800	± 13.0	20	3	7600
35	2500000	620	650	1530	105	630	2000	800	13.6 ±	20	3	8600
36	3020000	570	710	1670	115	710	2340	880	± 14.4	20	3	11000
37	4050000	520	780	1830	125	800	2540	940	± 15.0	20	3	14700
38	5300000	480	860	2000	130	800	2540	940	± 15.0	20	3	21000
39	6600000	430	945	2200	140	960	3020	1100	16.6 ±	20	3	26700
40	8100000	400	1030	2400	140	960	3020	1100	16.4 ±	20	3	32000
